低压电器触点10A级精密冲压级进模结构

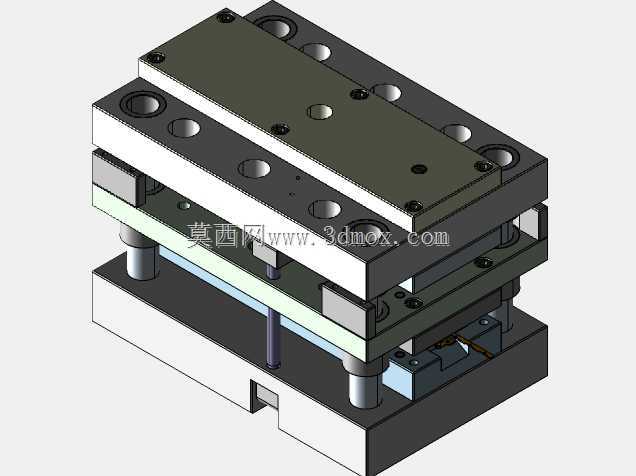

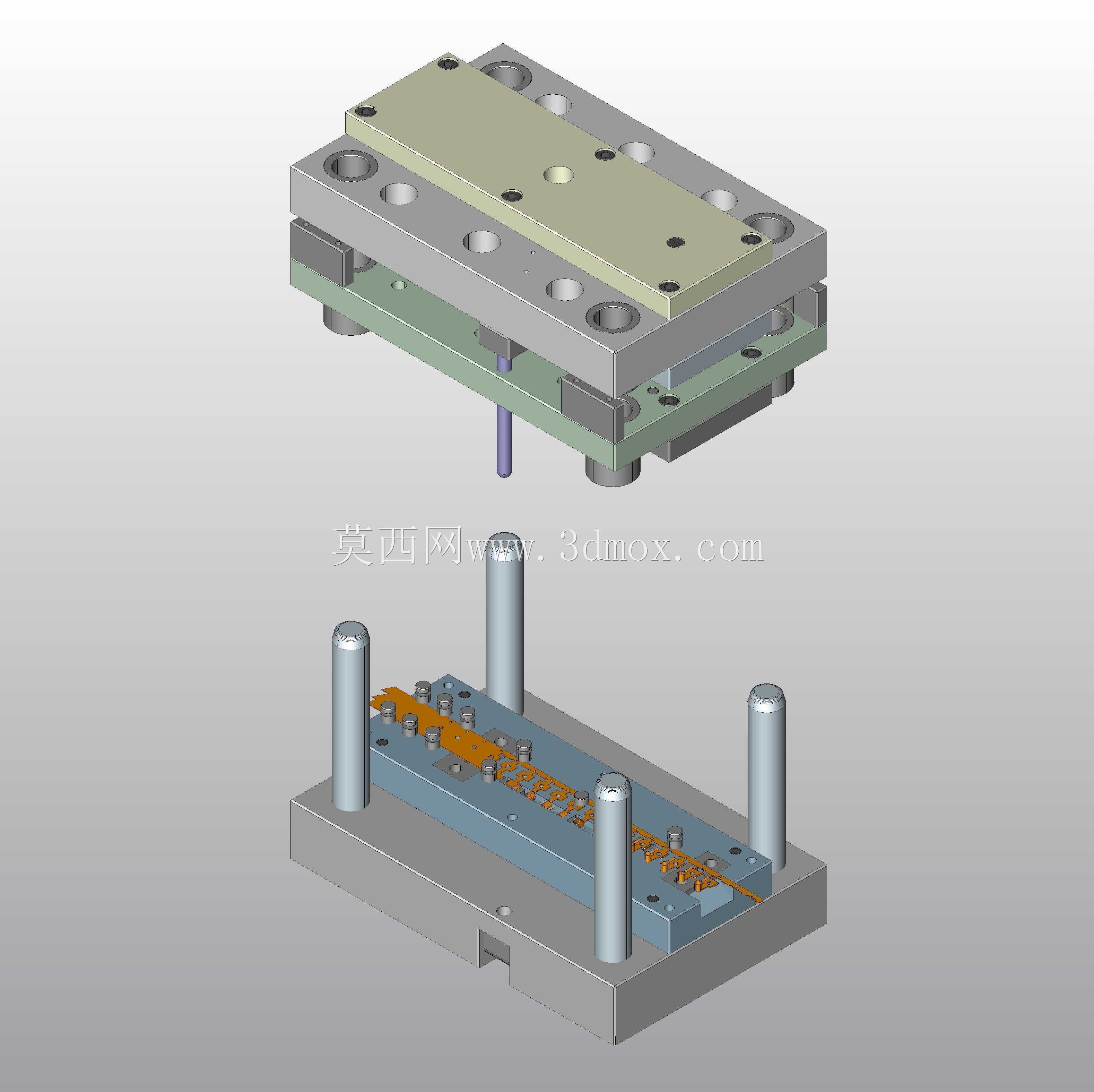

　　这套级进模针对低压电器领域10A载流触点的连续冲压工序设计，核心应用于小型断路器、交流接触器、继电器等低压配电元件的导电触点带料批量加工场景，适配厚度0.3-0.8mm的锡磷青铜、H62黄铜带料的连续冲裁、压型、触点铆接预位、校平、落料全工序加工，单条料带可实现多工位同步作业，省去单工序模多次定位装夹的误差累积，适配普通开式可倾压力机的自动化送料线安装，可直接对接滚轮送料机、伺服送料架实现无人化连续冲压生产。从结构设计逻辑来看，模架采用标准后侧导柱模架配置，三根独立导柱沿送料方向非对称布置，既避开料带输送的干涉区域，又能保证上下模合模时的导向精度，导柱直径适配125吨以下普通冲床的模座安装孔位，

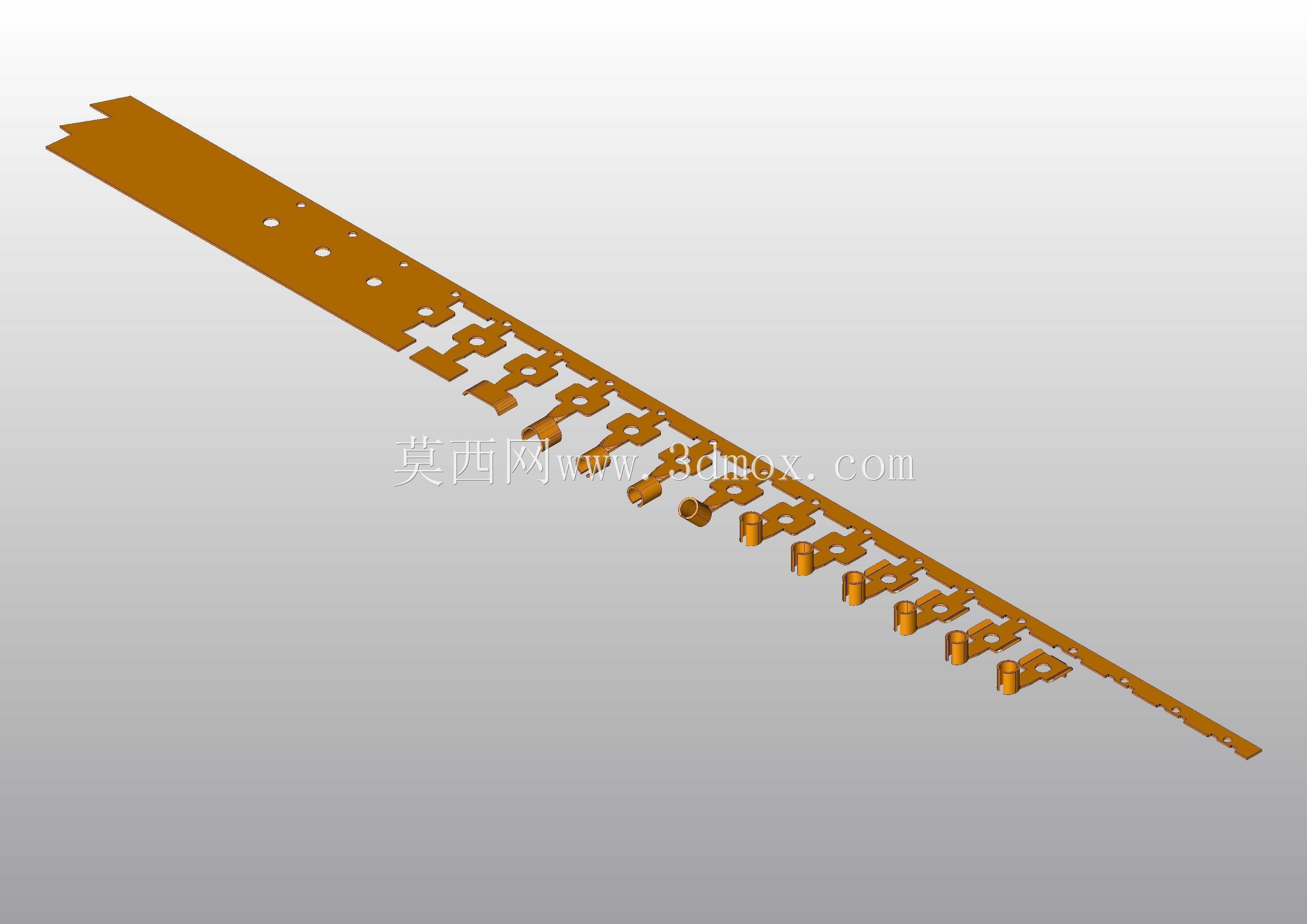

　　下模座预留的固定槽可直接通过T型螺栓与压机工作台锁紧，无需额外加工转接板，上下模闭合高度控制在180-220mm区间，适配多数通用冲压设备的装模空间边界。模具的工位排布沿料带送进方向依次设置初始定位孔冲裁、触点安装位压凸、载流筋位拉伸、外形分步冲裁、最终校平、成品落料工位，每个工位的卸料板均设置独立的弹性卸料装置，采用矩形弹簧提供卸料力，避免薄料带冲压过程中出现翘曲、带料变形问题，刃口部分采用镶拼式结构，易磨损的冲裁刃口单独制作镶块，通过销钉定位、螺丝锁紧固定在模仁上，后期维护时仅需更换磨损镶块即可，无需整体返修模仁，大幅降低量产过程中的模具维护成本。模仁的避空槽设计充分考虑了冲压废料的滑落路径，

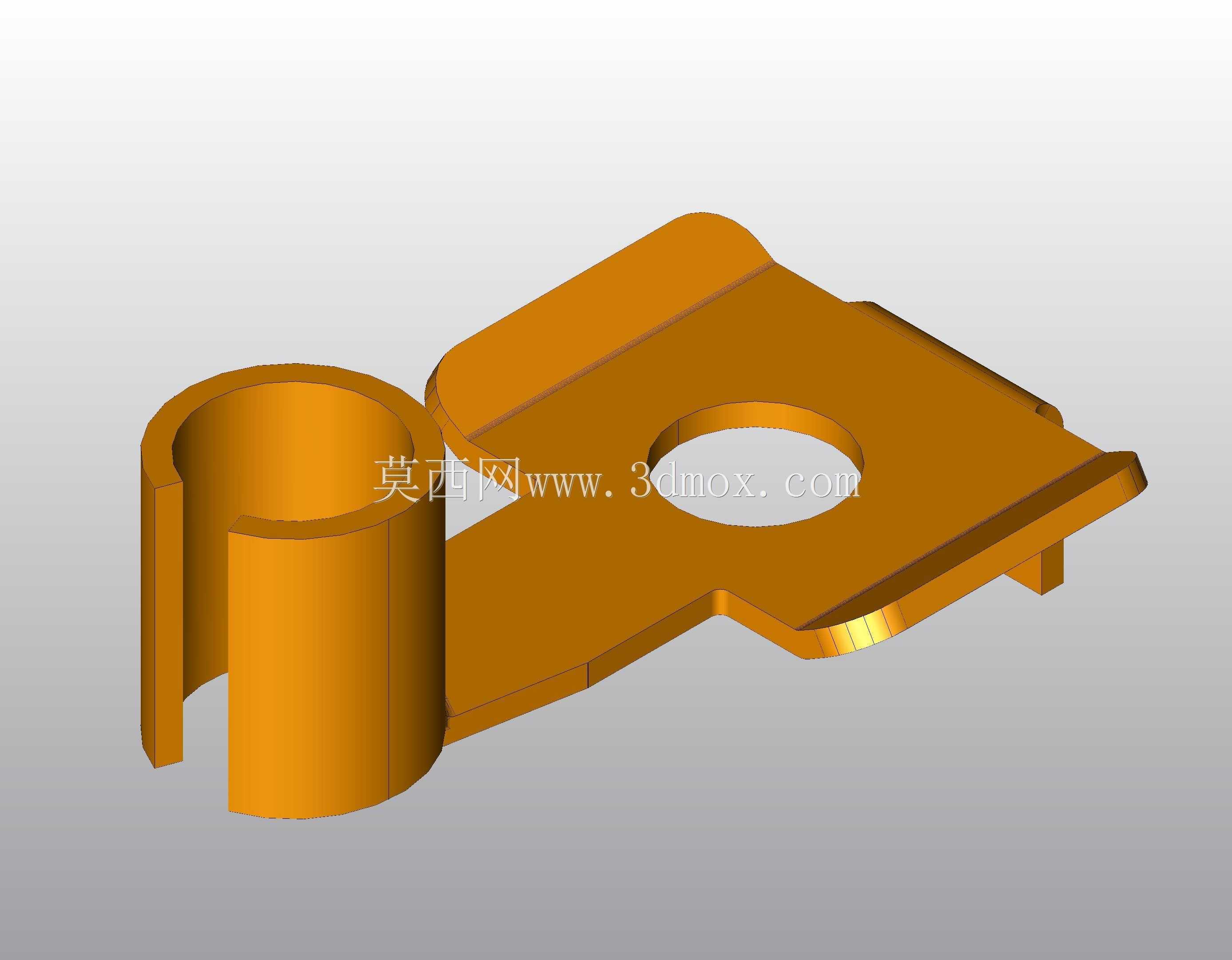

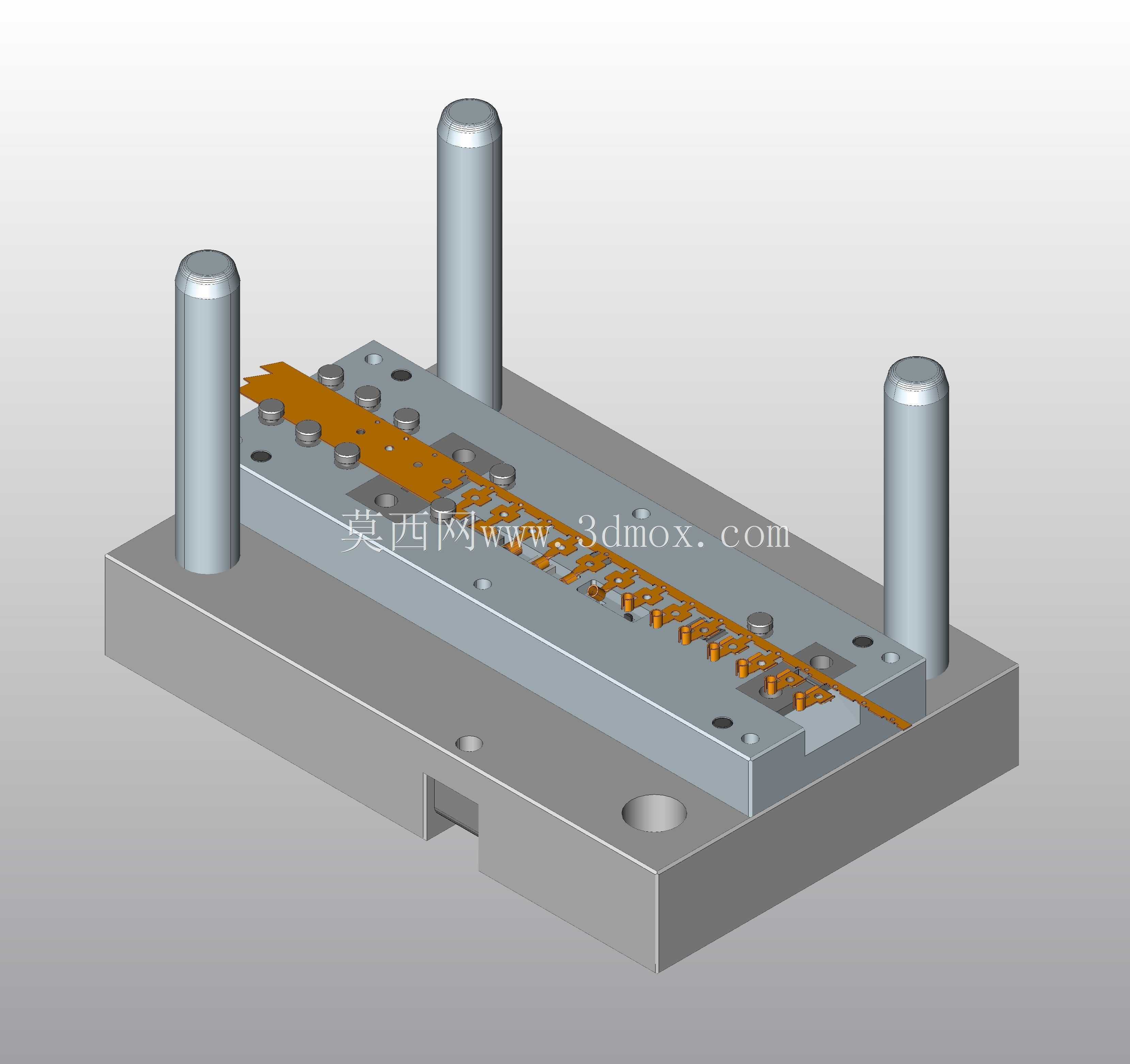

　　下模每个冲裁工位下方都设置贯通的废料落料孔，角度匹配废料自然滑落的倾角，避免废料堆积在模腔内部造成刃口崩损，料带的导料板沿送料方向全程布置，每间隔两个工位设置一个浮升销，冲压完成后将料带顶起0.8mm高度，保证料带在工位间输送时不会与下模表面产生刮擦，避免触点表面出现划痕影响后续电镀与导电性能。这套结构的设计核心是平衡冲压精度与量产稳定性，针对10A级触点的载流面平面度要求，在落料前单独设置精校工位，将触点安装面的平面度控制在0.02mm以内，保证后续银触点铆接时的贴合度，避免因贴合间隙过大导致载流时温升超标的问题，导柱与导套的配合精度选取H6/h5间隙配合，合模时的导向重复定位精度可达0.005mm，保证多工位冲压时的步距精度，将成品的尺寸公差控制在±0.015mm范围内，满足低压电器元件的装配互换性要求。
