接触件级进冲压模具结构设计

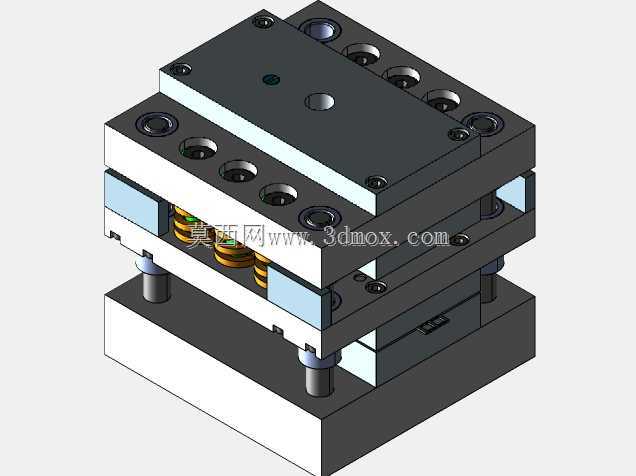

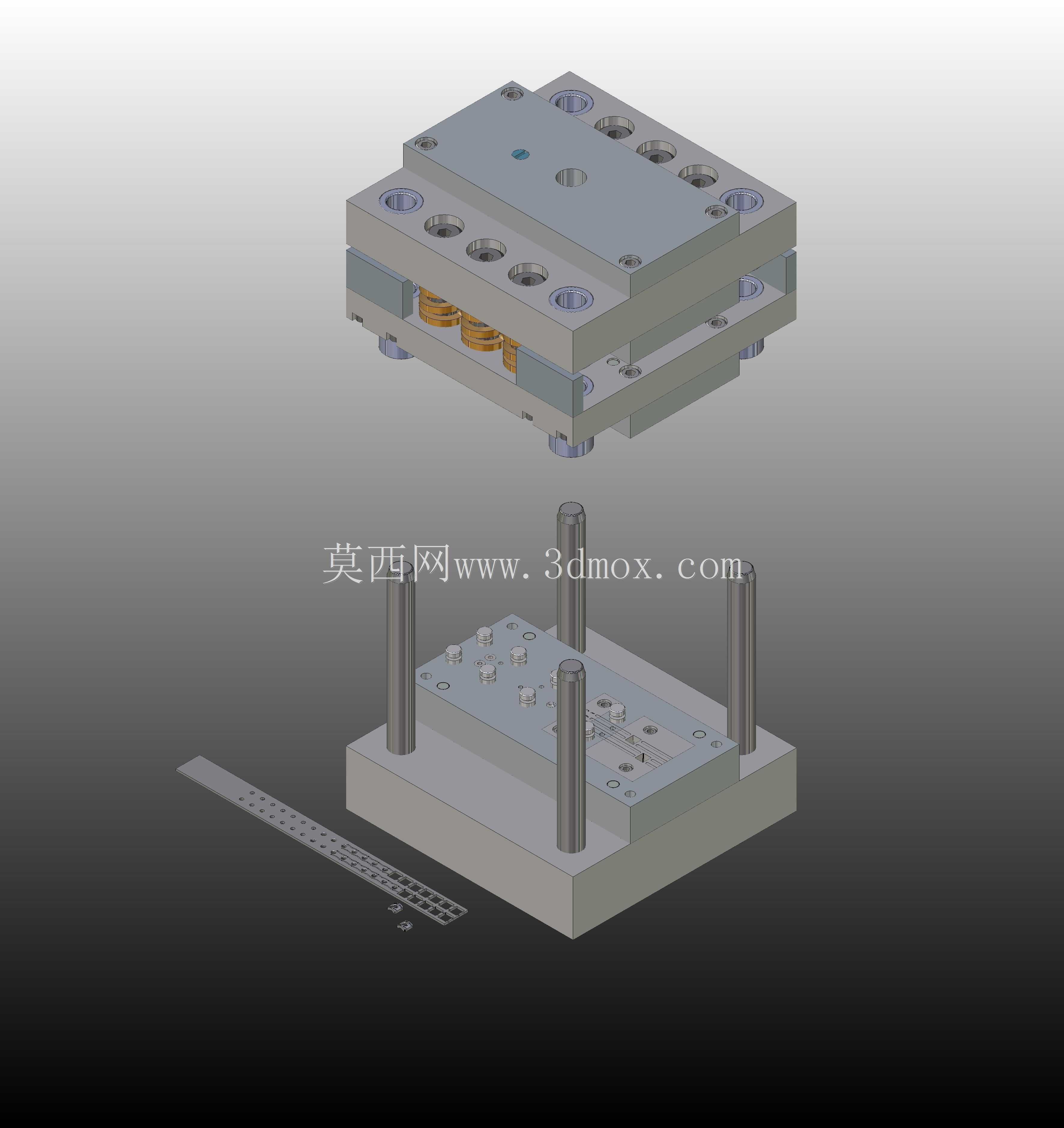

　　这套接触件级进模主要应用于电子接插件、低压电器接触弹片类薄壁五金零件的批量连续冲压生产场景，适配常规开式单点高速冲床的安装接口，可在单次冲床行程内完成多工位同步作业，直接产出符合尺寸公差要求的成型接触件，无需后续多工序单独周转加工。从结构布局来看，整套模具采用上下模分体式模架设计，上模部分集成了冲裁凸模、成型凸模、导套组件与卸料板结构，下模对应布置凹模镶块、定位销、导柱与浮料销，导柱导套采用对角布置形式，保证上下模合模时的对位精度，合模过程中导柱先导入导套完成预定位，避免凸凹模错位啃模。设计阶段针对接触件料厚薄、成型特征多、尺寸精度要求高的特点，采用分段排样思路，沿条料送进方向依次布置了冲导正孔、冲外形余料、多次弯曲成型、局部压印、

　　最终落料的工位，各工位之间设置抬料浮钉，保证条料在送进过程中平稳抬升，不会与下模成型特征发生剐蹭拖伤。模具的安装边界完全适配常规冲床的工作台T型槽间距，模柄采用标准规格可直接与冲床滑块锁紧，下模通过压板即可完成快速装夹，上下模合模高度预留了足够的安全余量，适配不同行程参数的冲床设备。卸料板采用弹性卸料结构，内置矩形弹簧提供均匀的压料力，在冲裁前先压紧条料，避免薄料冲裁时出现翘曲变形，同时在开模时箍住凸模完成卸料，防止条料粘连在上模。凹模部分采用镶块式结构，易磨损的冲裁刃口位置单独制作镶件，通过螺钉与销钉固定在下模座上，后期刃口磨损后可单独拆卸更换镶块，无需整体报废凹模，大幅降低模具维护成本。

　　条料的送进定位依靠初始导料板与各工位的导正销配合完成，首工位冲出的导正孔在后续工位中通过导正销插入精确定位，抵消送料机构的步距误差，保证每个工位的成型位置偏差控制在微米级。成型工位的凸凹模间隙根据接触件的料厚精确匹配，弯曲位置设计了合理的回弹补偿角，保证冲压出的接触件弹片角度、接触点位尺寸符合装配要求，无需后续人工校正。整套模具的排气、排屑结构也做了对应设计，冲裁工位下方设置漏料孔，冲裁产生的废料直接通过漏料孔落入冲床下方的废料槽，避免废料堆积在型腔内硌伤零件或损坏刃口，各成型位置预留了微小排气间隙，防止合模时型腔内憋气导致零件成型不饱满。
