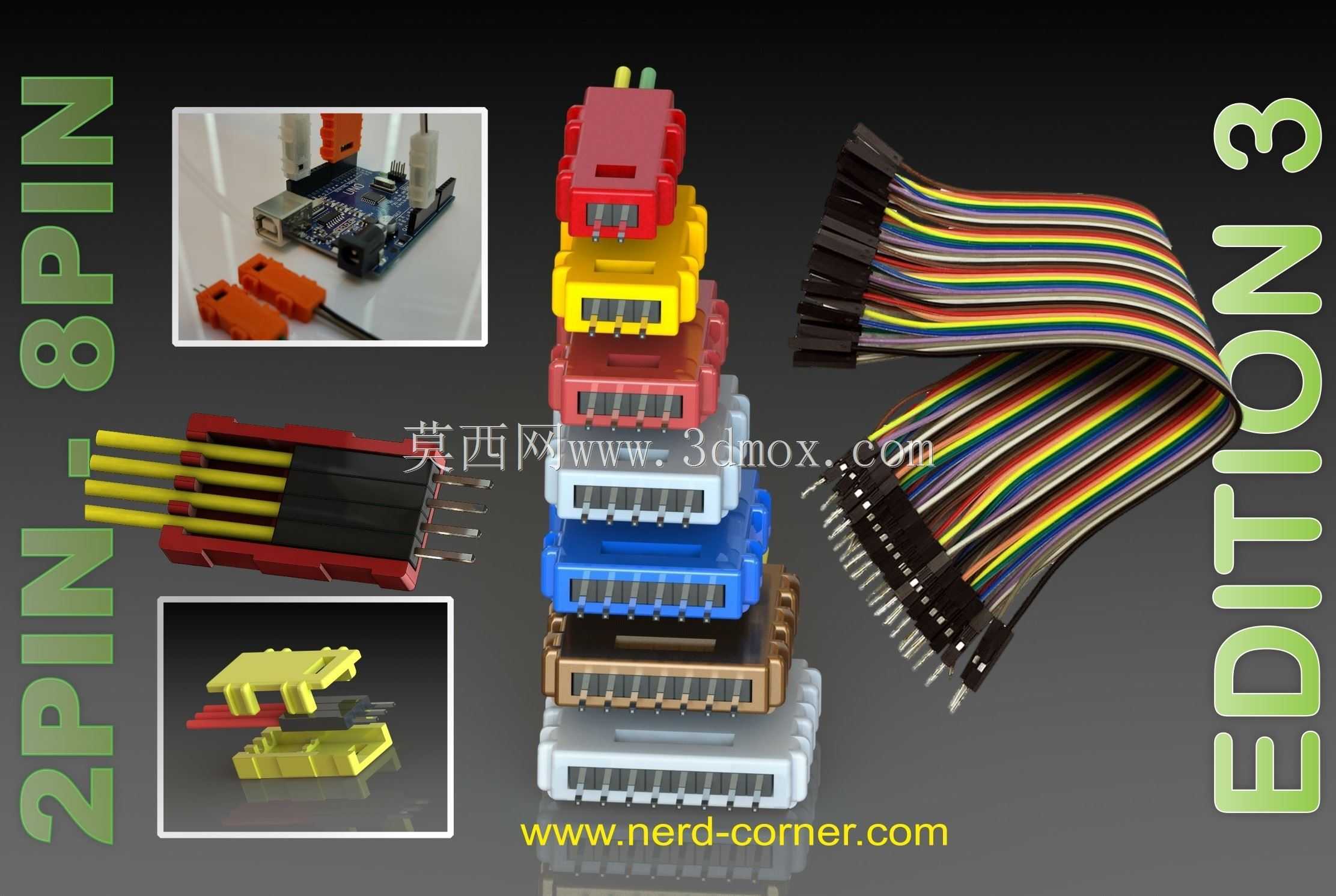

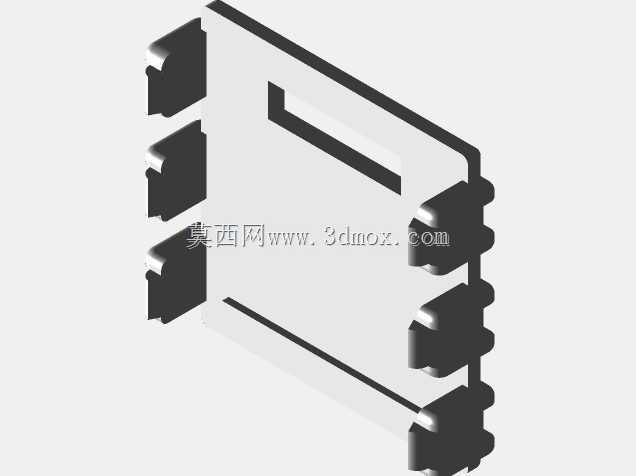

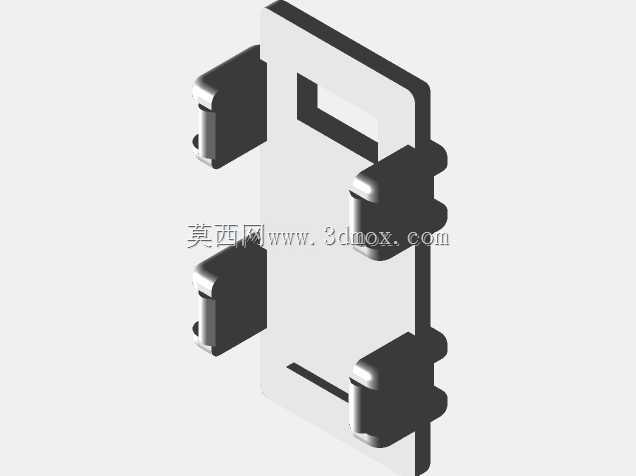

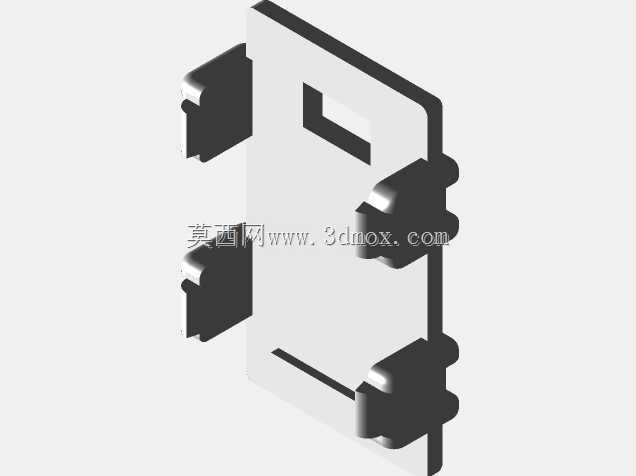

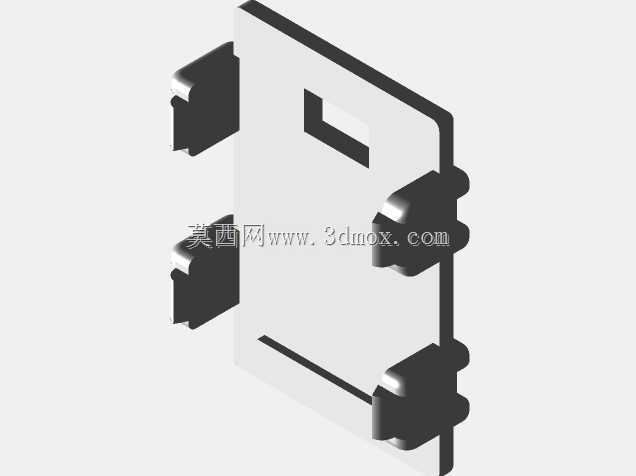

多规格彩色杜邦跳线连接器结构设计

　　这类彩色杜邦跳线连接器，是电子原型搭建、小批量电路调试、嵌入式开发场景里最常用的低压信号连接部件，日常做面包板实验、单片机外围电路接线、传感器信号转接时，都需要靠这类接插件完成可拆卸的线路连接，避免直接焊接带来的线路改动不便问题。设计时首先要匹配2.54mm标准排针间距，这是行业通用的 breadboard 及通用PCB排针的标准间距，插合后不能出现针位偏移、接触松脱的问题，公针与母座的接触片采用弹性铜材结构，插合时的保持力控制在单针1.5N-3N区间，既保证接线后不会因为轻微拉扯就脱开，也不会因为插拔力过大导致排针弯折或者座体破裂。不同颜色的壳体设计并非单纯为了外观区分，实际使用中可以通过颜色快速定义线路功能，

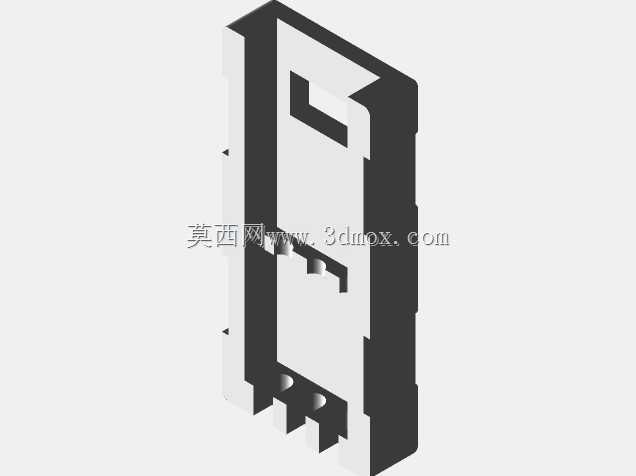

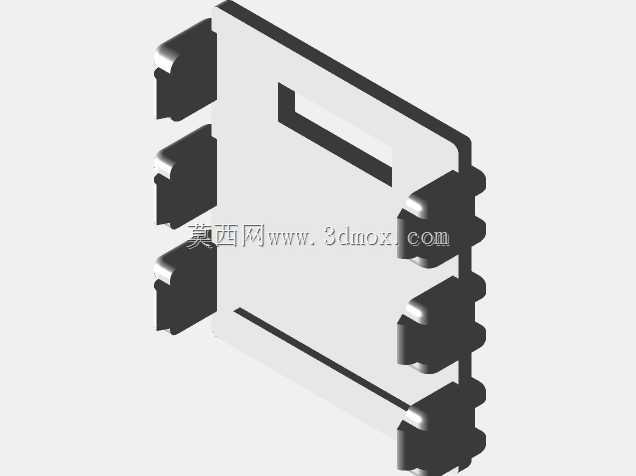

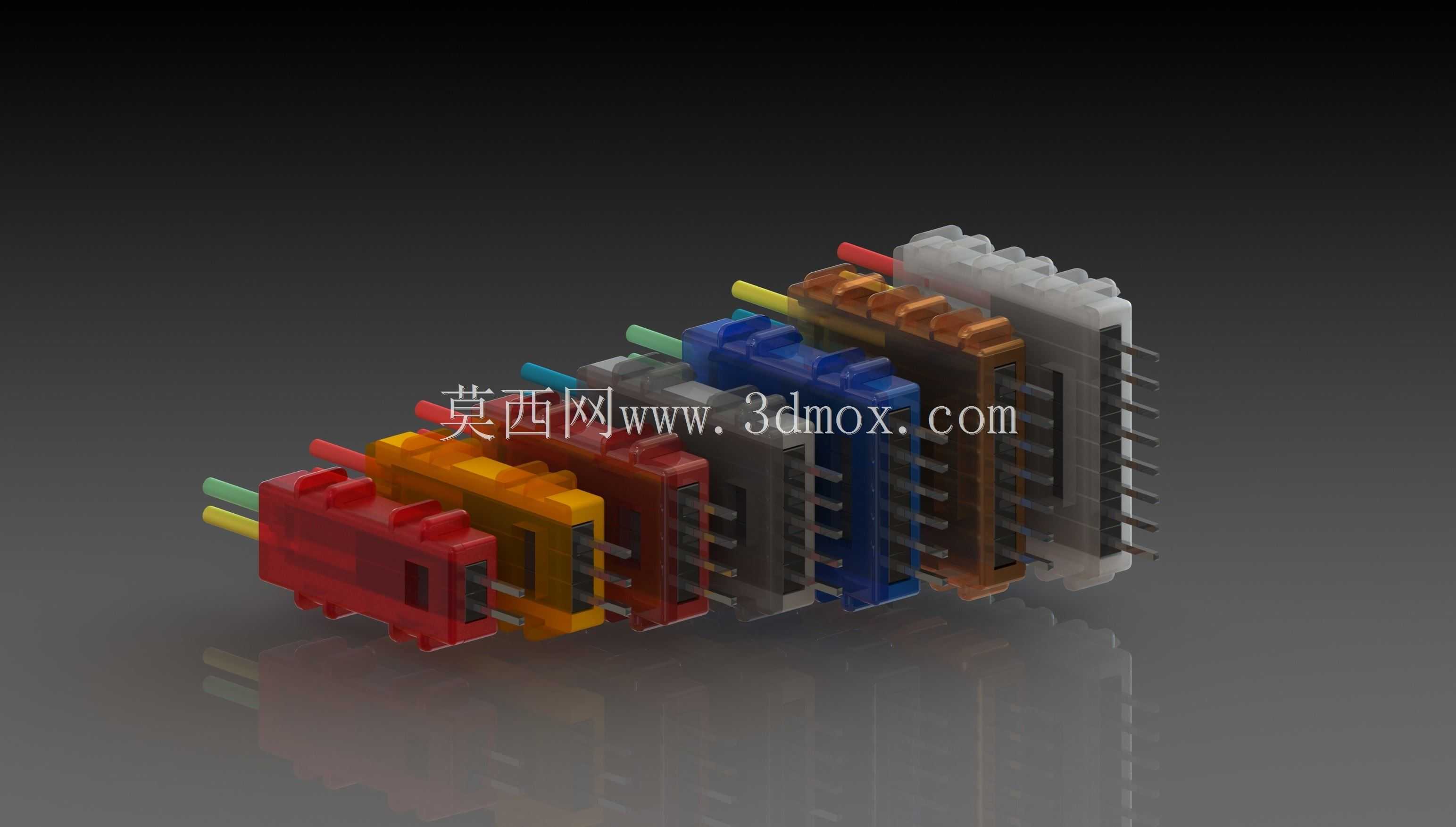

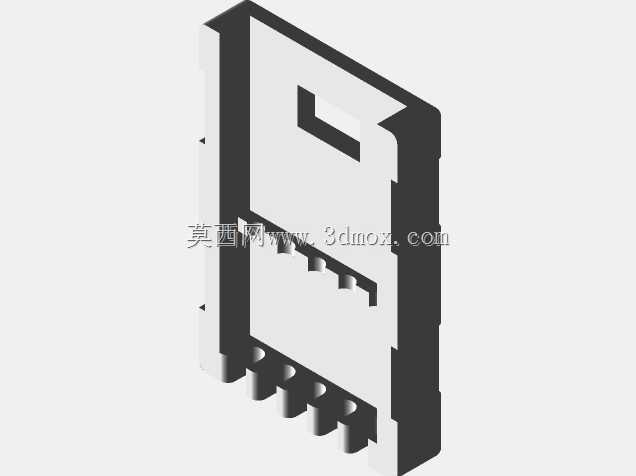

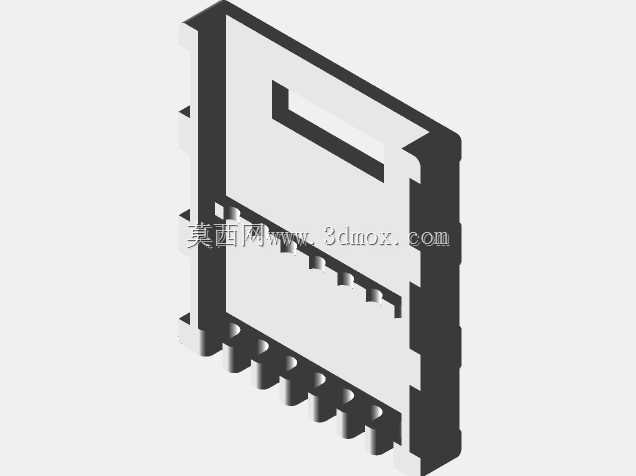

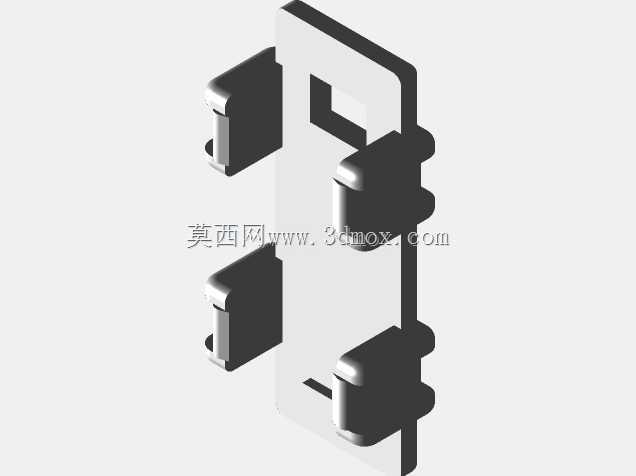

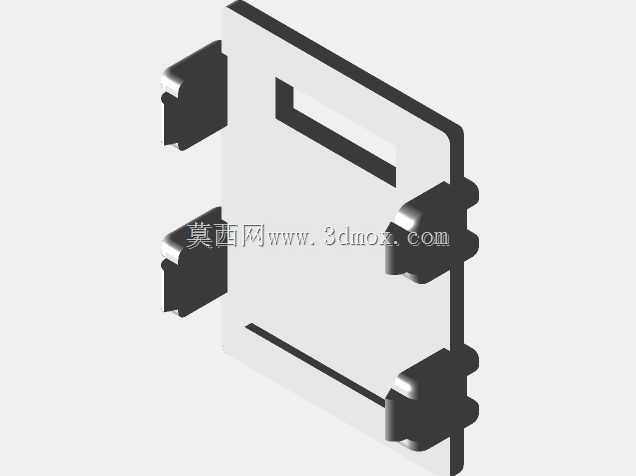

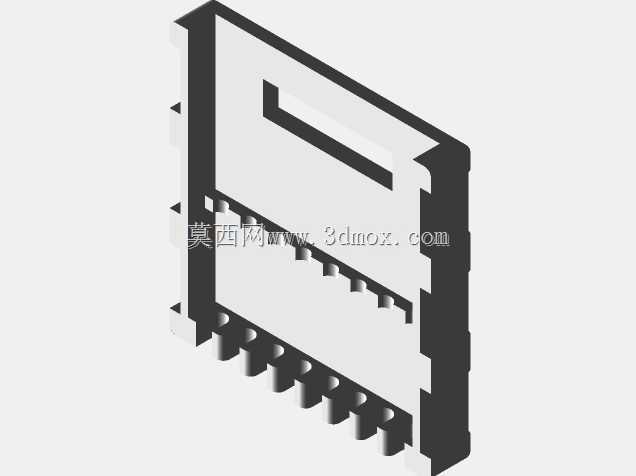

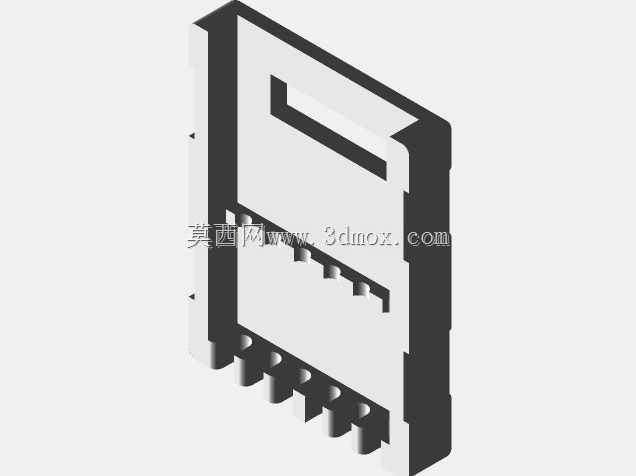

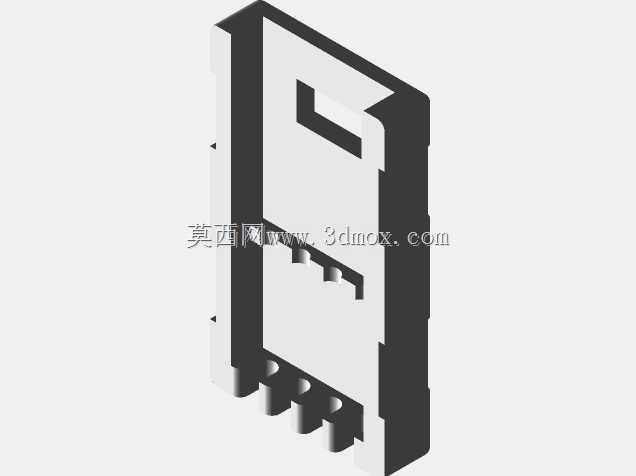

　　比如红色对应电源正极、黑色对应接地、其他颜色对应不同信号通道，多组接线并排使用时能大幅降低接错线的概率，提升调试和装配效率。壳体采用卡扣式拼接结构，2P到8P的不同位数可以根据实际接线需求灵活组合，不需要单独开多套位数的模具，单pin的壳体宽度控制在2.5mm，相邻壳体拼接后总宽度刚好匹配对应位数的排针总宽度，不会出现拼接后错位、插合时干涉的问题。安装边界上，单pin壳体的高度为8mm，插合到标准直排针上之后，总突出PCB板面的高度不超过12mm，不会占用过多板上空间，适合在空间紧凑的控制板、传感器模块上使用。接触端子的设计上，压线端采用刺破式结构，不需要提前剥除导线绝缘层，压接时直接刺破线皮与铜芯接触，

　　适配24AWG到28AWG的单股或多股电子线，压接后的端子拉力能达到5N以上，满足日常使用的拉扯强度要求。壳体的导向槽设计在插合面两侧，与排针座的导向筋对应，插合时能自动对位，避免反插导致的针脚弯折或者电路短路问题，壳体边缘做了0.2mm的圆角处理，手工插拔时不会划伤手指，也不会因为尖锐边缘磨损导线绝缘层。这类接插件不需要额外的固定结构，完全靠端子与排针的接触保持力固定，适合需要频繁改动接线的测试场景，也可以用在量产的小型电子设备内部做线束连接，成本低、通用性强，是电子连接领域应用极广的基础配件。建模时需要重点保证针位间距的公差控制在±0.05mm以内，否则会出现插合困难或者接触不良的问题，拼接卡扣的配合间隙控制在0.1mm，既保证拼接顺畅，也不会出现拼接后松脱晃动的情况。
