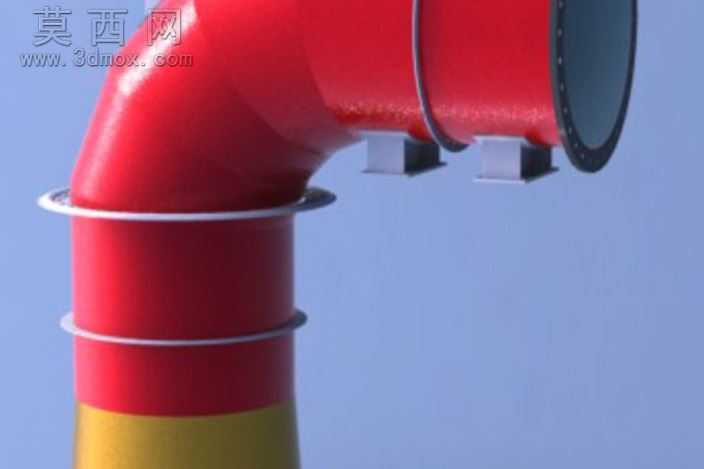

红色弯管管道构件三维设计作品

本作品为工业管路系统中的90度弯管构件三维设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先绘制弯管的中心曲率路径，通过扫描特征生成等壁厚的管体基础结构，精准控制弯管的弯曲半径与管径比例，保证管路流体转向时的流道顺滑度，避免出现直角转折带来的流阻激增问题。管体外侧设计有多道环形加强箍结构，通过凸台拉伸与圆周阵列特征完成建模，每道加强箍的宽度、凸起高度均经过参数化约束，可根据实际承压需求快速调整尺寸参数，提升管件在高压输送场景下的结构强度，避免弯管承压部位出现形变开裂。弯管的一端设计有带螺栓孔的法兰连接结构，通过拉伸切除完成法兰端面的密封槽与安装孔阵列，保证与其他管路部件对接时的安装精度与密封性能；管身下部设计有两个对称的支撑固定座，通过拉伸与筋特征强化支撑结构的承重能力，可直接将弯管固定在安装基座上，降低管路运行时的振动位移。材质与渲染阶段，管体主体采用高饱和度的红色工业防护漆材质，调整材质的粗糙度参数模拟真实漆面的微哑光质感，在弯管下部设置黄色彩带警示区域，还原工业管路的色彩标识规范；金属法兰部位调整金属度与反射参数，还原铸钢法兰的金属质感，支撑座与加强箍部位做同色漆面处理，保证整体外观的统一性。渲染阶段采用三点布光方案，主光源模拟工业厂房的顶光效果，侧补光勾勒弯管的曲面轮廓，暗部补光避免结构阴影过死，背景采用浅蓝纯色突出管件主体，通过环境光遮蔽效果强化环形箍、法兰、支撑座与管体的衔接层次，真实还原工业管件的外观质感与结构细节。设计过程中充分考虑工业管路的实际安装与使用需求，所有连接结构的尺寸均符合通用管路安装规范，参数化的建模逻辑可支持不同管径、不同弯曲半径的同类型弯管快速改型，可直接用于工业管路布局设计、产品展示、安装指导等场景。
