巴佐纳格栅式通风防护柜体结构设计

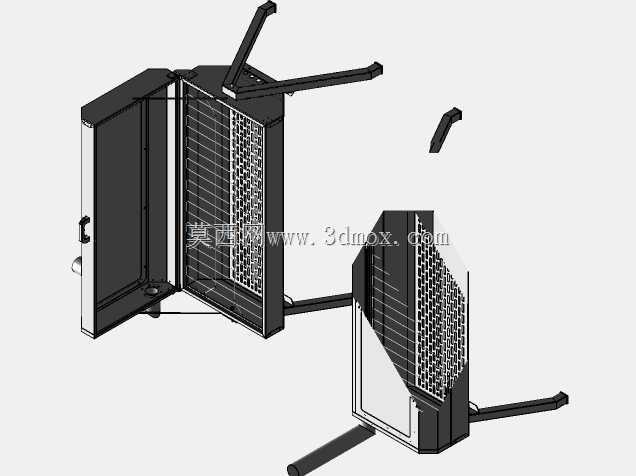

　　这款格栅式通风防护柜体，最初是针对工业车间电控单元散热防护、户外小型设备通风遮护场景开发的结构件，在实际产线布局中，常被用来安置需要持续通风散热的低压控制模块、小型气源处理组件，也可作为产线边工位的局部通风隔断构件使用，适配多尘、有少量溅水的工业现场环境。从结构设计逻辑来看，整体采用分体式拼接框架，柜体主体采用薄钣金折弯成型的侧板与背板，通过内置的隐藏式卡扣配合螺栓完成拼接，减少外露紧固件带来的积尘死角，柜门采用单侧铰链开合结构，搭配侧边嵌入式锁具实现闭合锁紧，开合角度可达到120度以上，方便内部组件的安装调试与后期维护。核心的格栅部分采用等距排布的斜向导流栅条，栅条倾斜角度经过反复校核，既可以保证足够的通风通流面积，

　　满足内部元器件的散热通风需求，又能阻挡大粒径粉尘、飞溅碎屑直接进入柜体内部，栅条与柜体框架采用一体冲压咬合结构，避免额外焊接带来的变形问题，同时提升整体结构的抗形变能力。从安装边界来看，柜体整体为立式窄款结构，横向占用空间较小，底部预留有四个标准化安装孔位，可直接通过膨胀螺栓固定在水泥地面，也可搭配配套支架实现壁挂安装，柜体背部预留有标准化的走线开孔，开孔处配有橡胶护圈，避免穿线时划伤线缆表皮，适配常规的工业布线规范。在细节处理上，柜体的所有外露棱边都做了折弯倒钝处理，避免安装维护过程中划伤操作人员，柜门与柜体的贴合处加装了一圈密封胶条，在格栅通风的基础上，减少缝隙处的粉尘侵入，柜体外部的支撑把手结构，既可以作为柜门开合的施力点，

　　也可在柜体移位时作为临时抬升的受力点，结构强度经过校核，可承受整体柜体满装组件后的抬升受力。这款结构在设计时充分考虑了钣金加工的工艺性，所有折弯角度都适配常规钣金厂的加工设备，无需特殊定制刀具即可完成加工，栅条部分的排布间距统一，可通过冲压模具一次成型，有效降低批量生产时的加工成本，同时不同规格的柜体可通过调整栅条数量、侧板高度实现快速变型，适配不同安装空间、不同通风量需求的应用场景，在实际使用中，既可以独立作为小型设备的防护柜体使用，也可多组拼接组成长排的通风防护隔断，适配产线的整体布局需求。
