概念锥形离合器结构展示设计作品

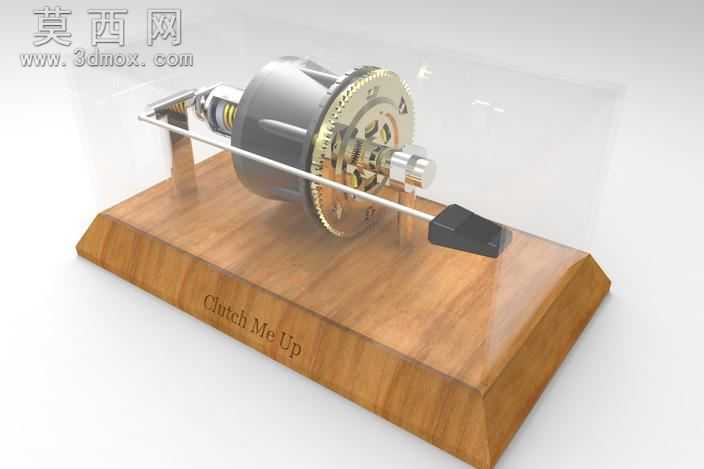

本作品为概念锥形离合器的三维设计成果，整体建模过程围绕结构合理性与展示性双重目标推进，在三维建模环节严格遵循机械设计的尺寸逻辑，对离合器的核心锥形接合部件、传动齿轮组、拨叉操纵机构、支撑轴系等零件逐一进行参数化建模，确保各零件间的装配公差符合机械传动的实际运行要求，避免出现干涉错位的问题。渲染环节采用写实化表现手法，为不同零件匹配对应材质属性：金属传动部件赋予高反光的金属材质，精准还原机加工金属表面的细腻光泽与边缘倒角的高光效果；木质展示底座赋予带有自然木纹肌理的哑光木质材质，还原实木底座的温润质感；透明展示罩赋予高透低反射的玻璃材质，既完整呈现内部机械结构，又通过轻微的环境反射增强场景真实感；操纵拨杆的握持部分赋予磨砂防滑的橡塑材质，区分不同功能部件的材质差异。结构设计上，该锥形离合器依托锥面接合的摩擦传动原理，通过拨杆带动接合部件沿轴向移动，实现动力的接合与切断，建模时完整还原了锥面的配合角度、齿轮的齿形参数、弹簧复位结构的布局，同时配套设计了带铭牌的木质展示底座与透明防尘展示罩，将整套离合器机构以展品形式完整呈现。设计思路围绕教学展示与概念验证展开，在满足离合器基本传动功能的前提下，优化了整体外观的展示效果，将内部核心传动结构完整外露，便于直观理解锥形离合器的工作原理，所有标准零件均按照通用机械标准进行建模，确保结构的可实现性，同时通过材质与光影的搭配，让整套模型既具备机械结构的严谨性，又拥有展品级的视觉呈现效果，清晰展现锥形离合器从操纵机构到传动接合端的完整动力传递路径，还原锥面摩擦传动的核心结构特征。
