小型垂直起降固定翼飞行器结构设计

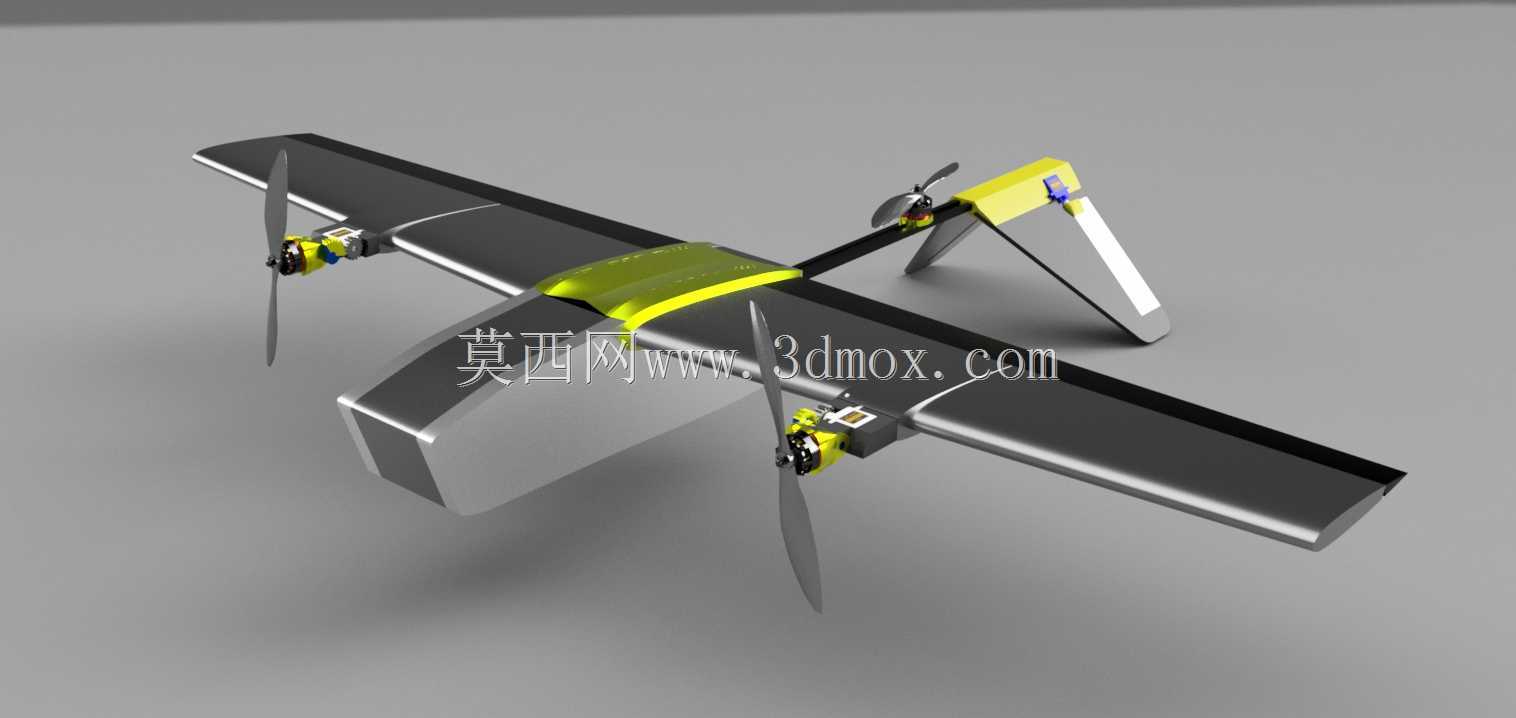

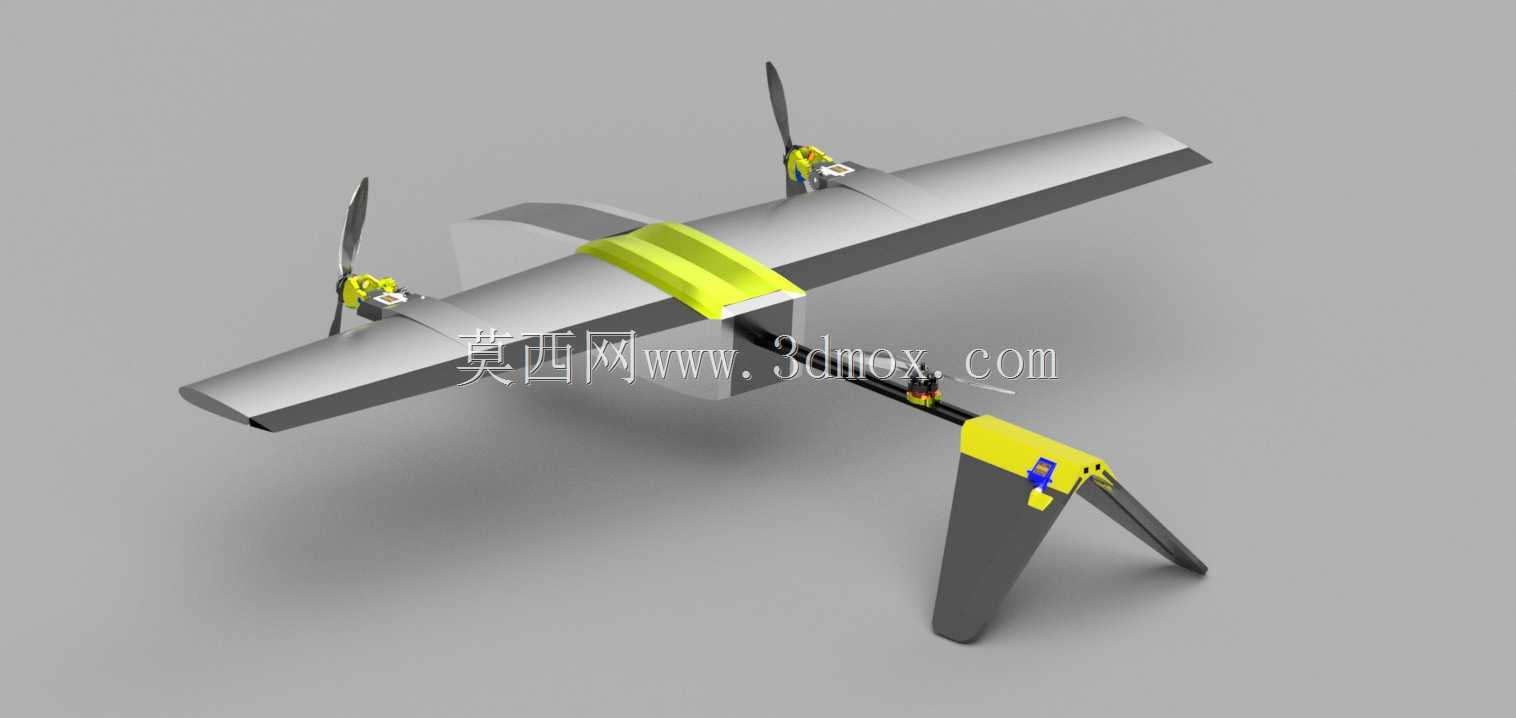

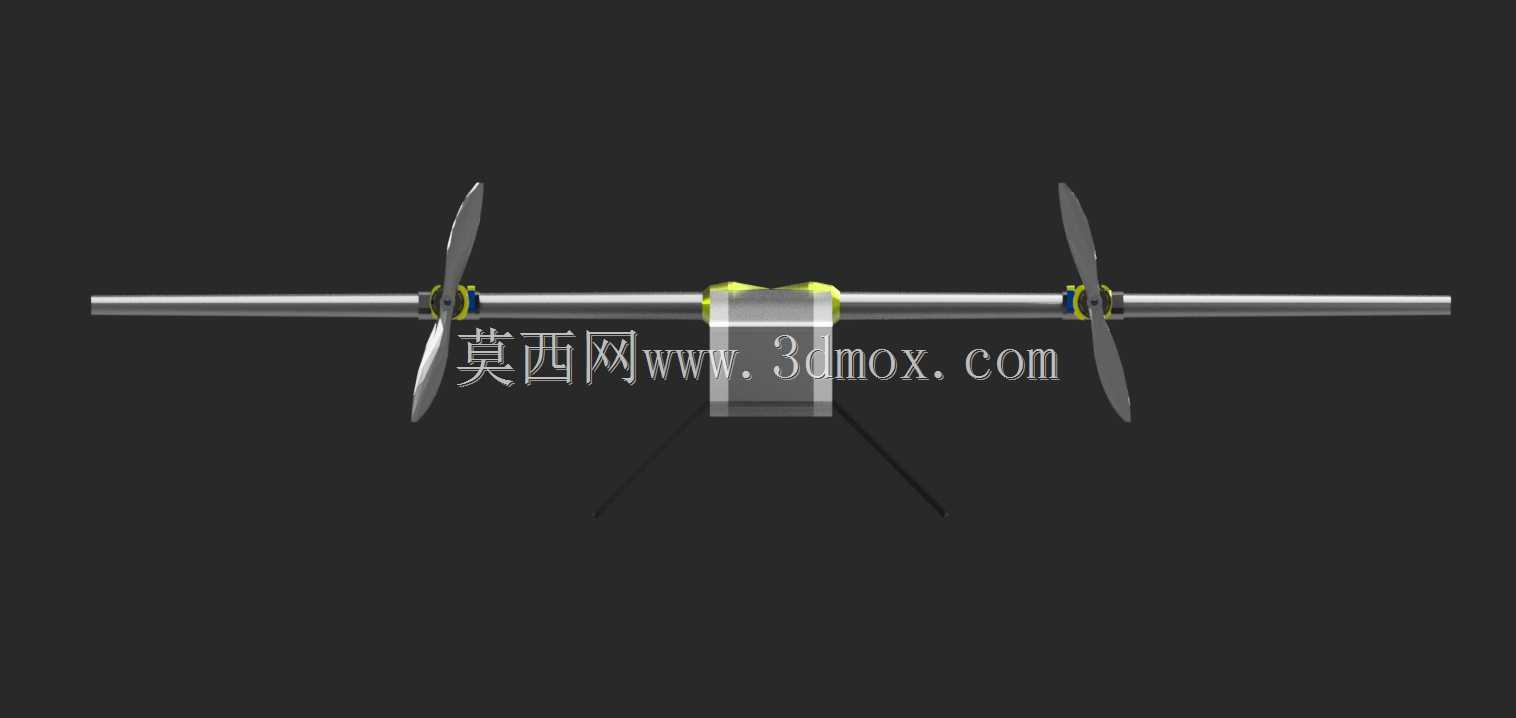

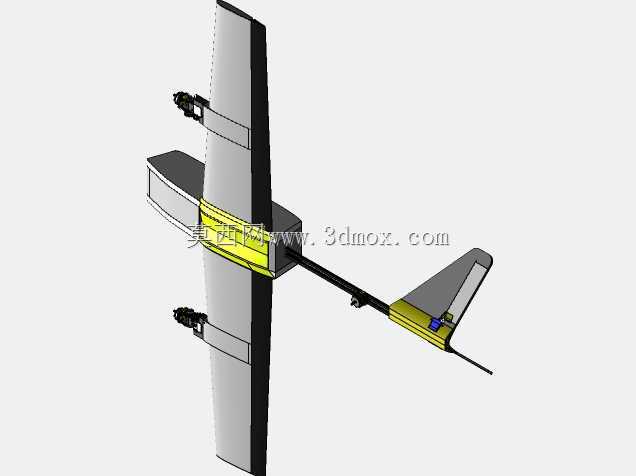

　　这款垂直起降小型飞行器采用尾坐式垂直起降布局，核心解决小场地无跑道起降的固定翼航模使用需求，适配户外开阔草地、楼顶平台等狭小起降场景，无需额外弹射、滑跑辅助设备即可完成起降操作，兼顾多旋翼垂直起降的便利性与固定翼巡航的长航时优势。整机翼展控制在100cm量级，机身主体采用杆式承力结构，将动力模块、机翼、尾翼通过碳纤维杆串联，最大限度降低结构冗余重量，设计目标全机起飞重量控制在1kg以内，适配4S规格6200mAh锂聚合物电池时，巡航飞行时长可达到1小时左右，满足日常休闲飞行、小范围航测验证、飞控算法验证等场景的使用需求。动力系统配置两台2205规格驱动电机，搭配mg90s倾斜伺服机构实现动力倾转，

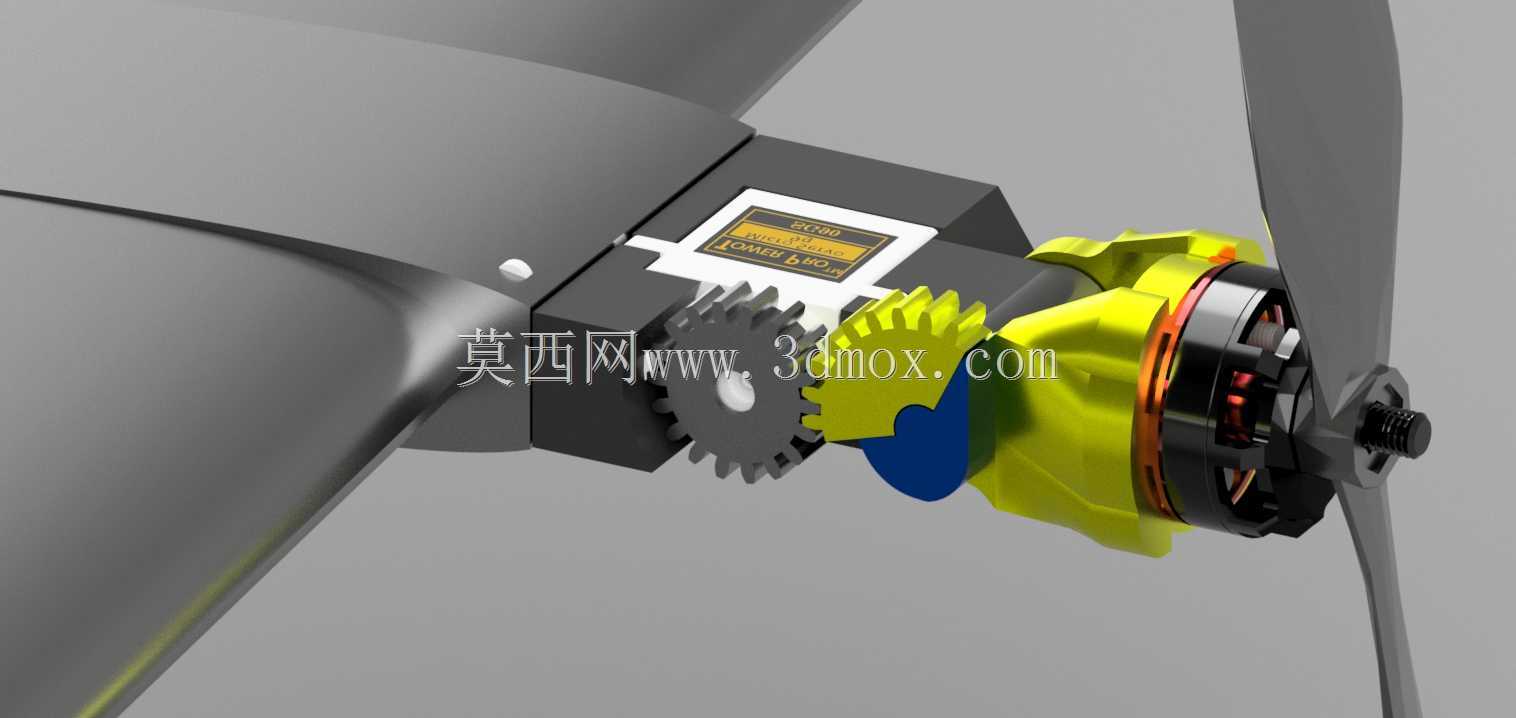

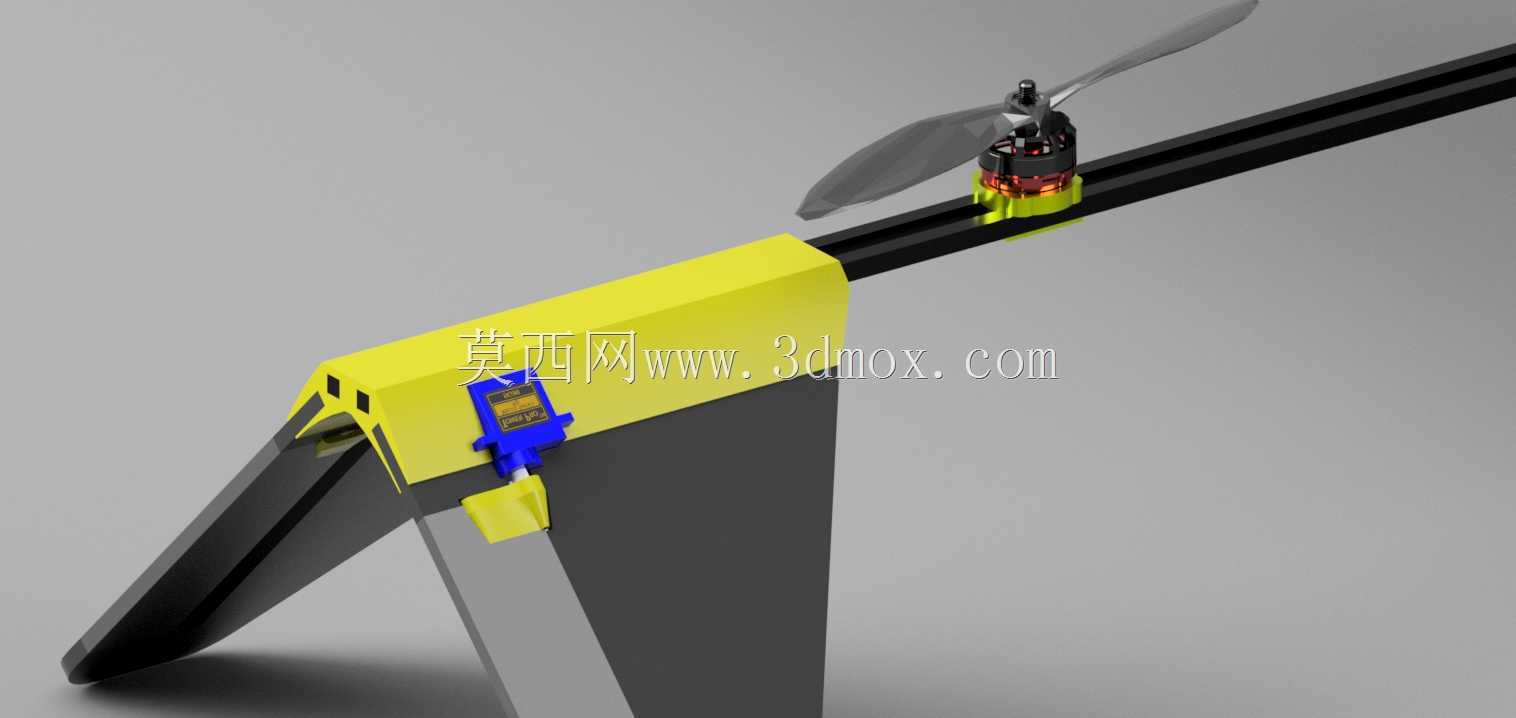

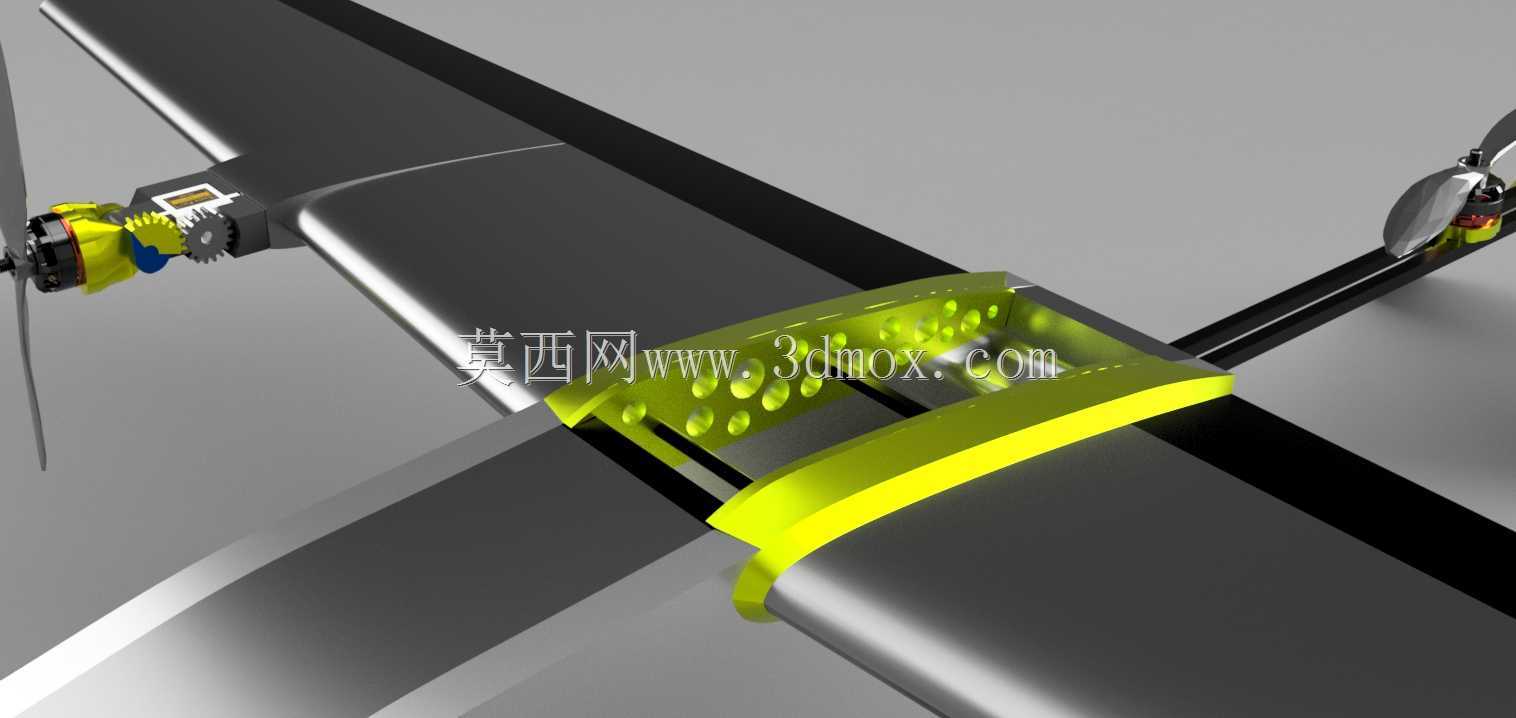

　　垂直起降阶段电机轴线垂直地面提供升力，平飞阶段伺服机构带动动力模块倾转至水平方向提供前飞推力，倾转机构的转轴位置经过重心配平计算，倾转过程中整机力矩变化平缓，降低飞控调试阶段的参数整定难度。机翼采用上单翼布局，翼型选用低速高升力翼型，机翼与机身的连接位置预留快拆接口，日常收纳时可快速拆解机翼，减小运输收纳体积，机翼表面预留舵机安装槽位，副翼舵面通过连杆与舵机直连，传动间隙控制在0.2mm以内，保证舵面响应精度。尾翼采用常规V型尾翼布局，尾翼与机身杆通过快拆卡扣连接，尾翼舵面同时承担航向与俯仰控制功能，减少一套舵机配置进一步降低整机重量。结构设计上同时兼容两种加工工艺，机身承力件、机翼连接座、

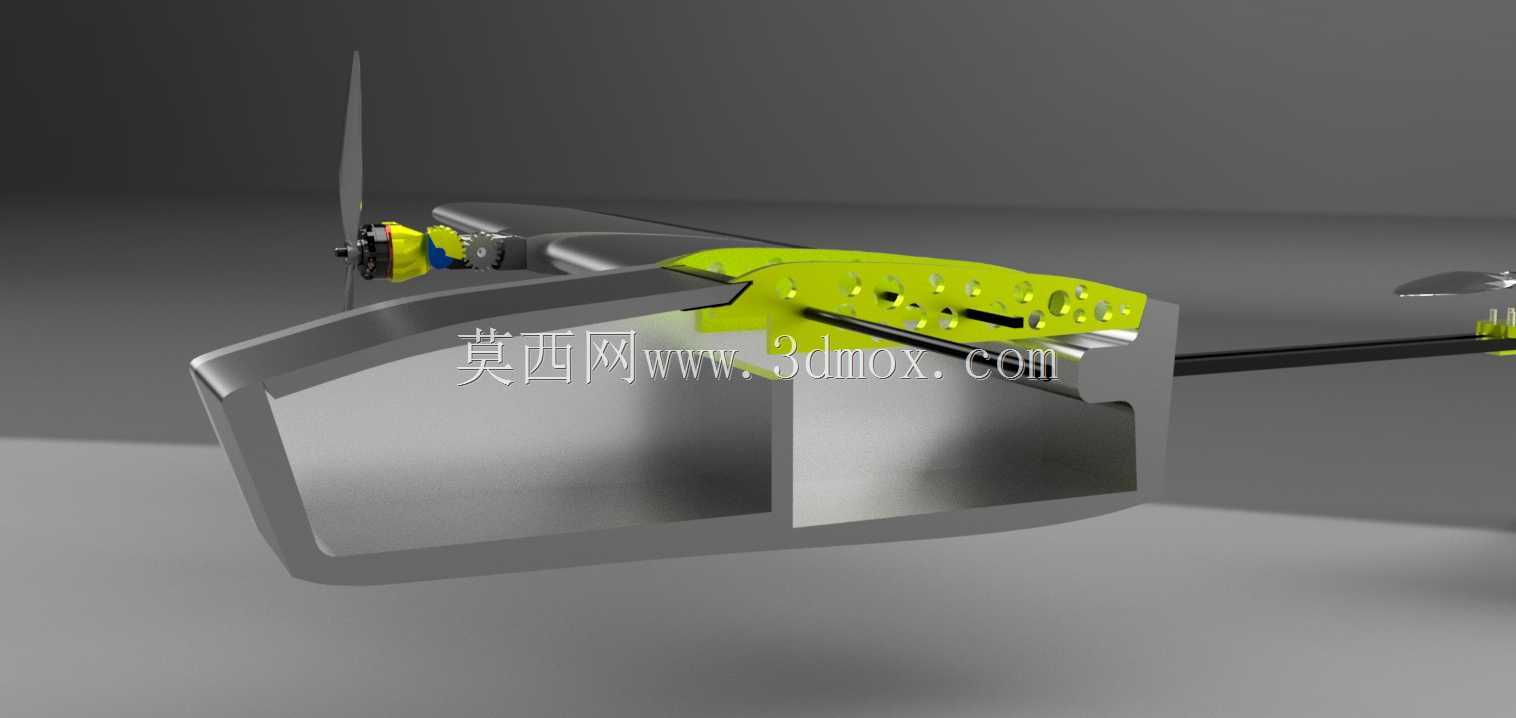

　　动力倾转支座等受力部件可采用CNC加工轻质板材制作，保证结构强度与装配精度；非承力的整流罩、翼尖小翼、设备舱盖等部件可采用3D打印制作，方便爱好者根据自身设备配置调整安装位，适配不同规格的飞控、电调、电池等机载设备的安装需求。整机重心设计在机翼平均气动弦长30%位置，垂直起降模式与平飞模式切换过程中重心偏移量控制在5mm以内，无需额外配重即可满足两种飞行模式的静稳定要求，设备舱预留标准飞控安装孔位，支持通用4轴数控飞控的直接安装，飞控接线通道预留足够余量，可扩展GPS、数传、摄像头等额外机载设备。起落部分采用简易滑橇结构，直接固定在机翼下方的动力安装座上，垂直降落时可吸收一定冲击能量，避免硬着陆损伤机身结构，滑橇采用尼龙材质制作，兼具韧性与耐磨性，日常起降无需频繁更换。
