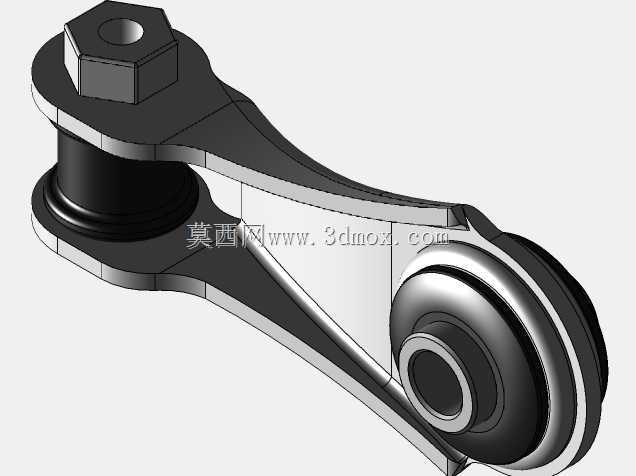

本田Integra DA7带衬套摇摆连杆结构

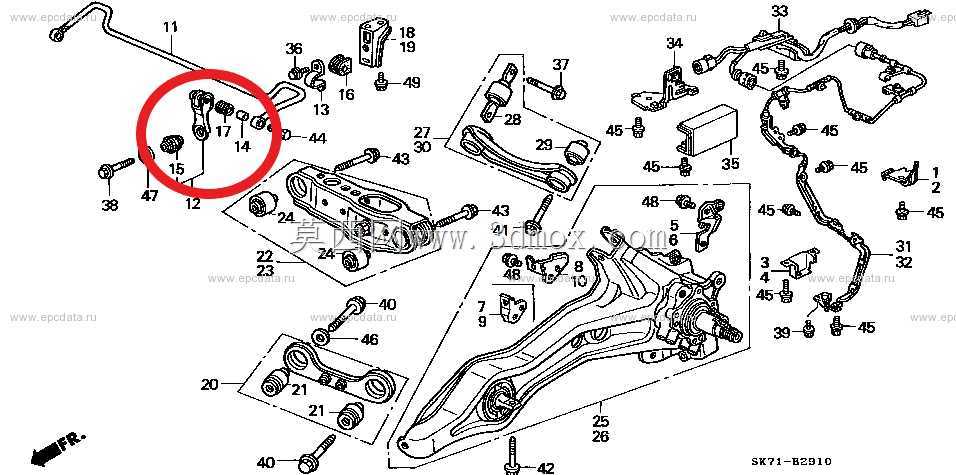

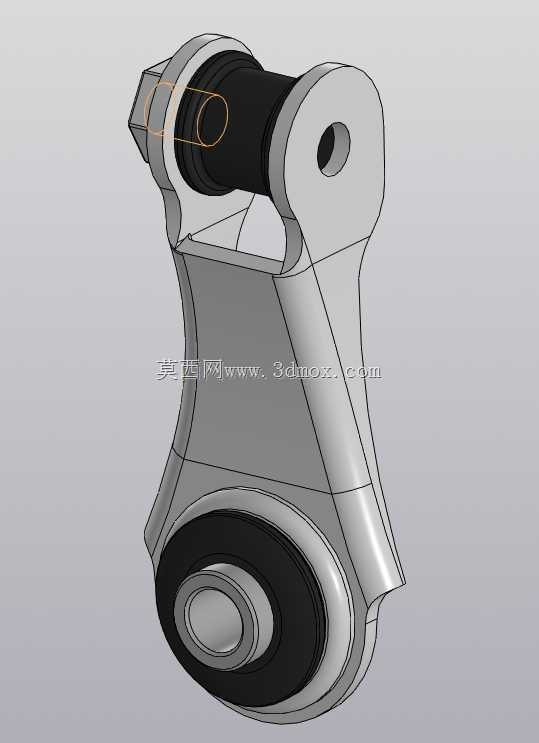

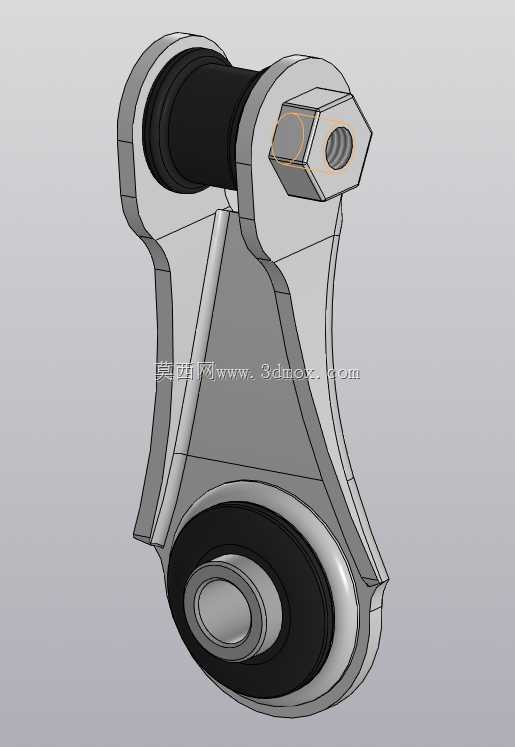

　　这款带衬套的摇摆连杆属于乘用车底盘悬挂系统的传力连接部件，主要适配本田Integra DA7车型的前悬挂下摆臂连接位，实际装车场景中承担车轮与车架之间的力传递与运动约束作用，日常行驶中需要缓冲路面传来的纵向、横向冲击，同时配合减震器完成车轮上下跳动的轨迹约束，避免车轮定位参数在动态行驶中出现过量偏移。从结构设计来看，连杆本体采用变截面冲压焊接成型工艺，两端的连接位分别压装了橡胶金属复合衬套，衬套的橡胶硬度经过匹配调校，既可以过滤路面细碎振动，又能保证转向、制动工况下的连接刚度，避免出现底盘松散、转向虚位过大的问题。上端的单耳连接位通过销轴与车架侧的安装座铰接，销轴孔的公差带控制在H7级别，保证铰接转动的顺畅度同时避免过量旷量；

　　下端的双耳衬套位则连接转向节侧的安装点，衬套的内外金属套同轴度控制在0.05mm以内，压装后不会出现衬套偏磨、早期开裂的问题。安装边界方面，上端销轴孔直径为12mm，衬套外圈直径为35mm，连杆两连接点的中心距为120mm，本体最大宽度为65mm，装车时需要预留至少10mm的周边运动间隙，避免车轮跳动到极限位置时与周边的减震器、刹车管路发生运动干涉。设计过程中优先考虑了衬套的压装工艺性，两端衬套安装位都设计了压装导向倒角，压装时不需要额外的导向工装即可顺利压入到位，同时衬套的压装过盈量控制在0.15-0.2mm之间，既保证衬套不会在使用中出现松脱转动，又不会因为过盈量过大导致衬套橡胶被挤压变形、提前失效。

　　连杆本体的受力薄弱位置做了局部加厚加强，在制动、转向侧向力达到1.2G的极限工况下，本体最大应力控制在材料屈服强度的60%以内，满足整车10万公里以上的使用寿命要求，同时整体重量控制在0.8kg以内，不会过多增加簧下质量，影响底盘的动态响应表现。实际维修替换场景中，这款连杆属于底盘易损件，当衬套出现开裂、橡胶老化开裂时，会导致行驶中底盘异响、车轮定位失准、轮胎偏磨等问题，替换时需要注意销轴的锁紧扭矩符合原厂规范，安装后需要重新做四轮定位校准车轮参数。
