便携旅行装滚珠香水瓶包装组合设计

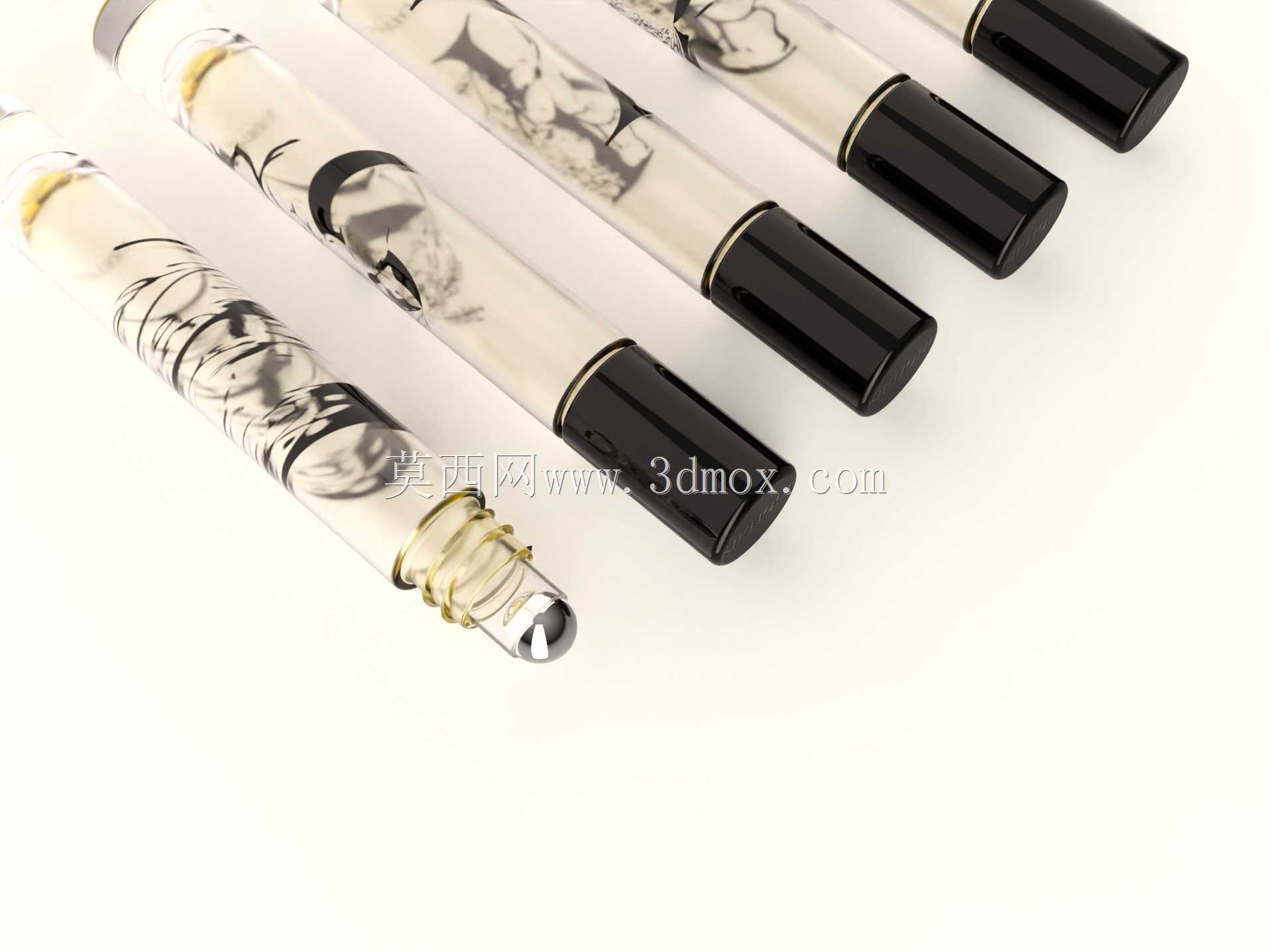

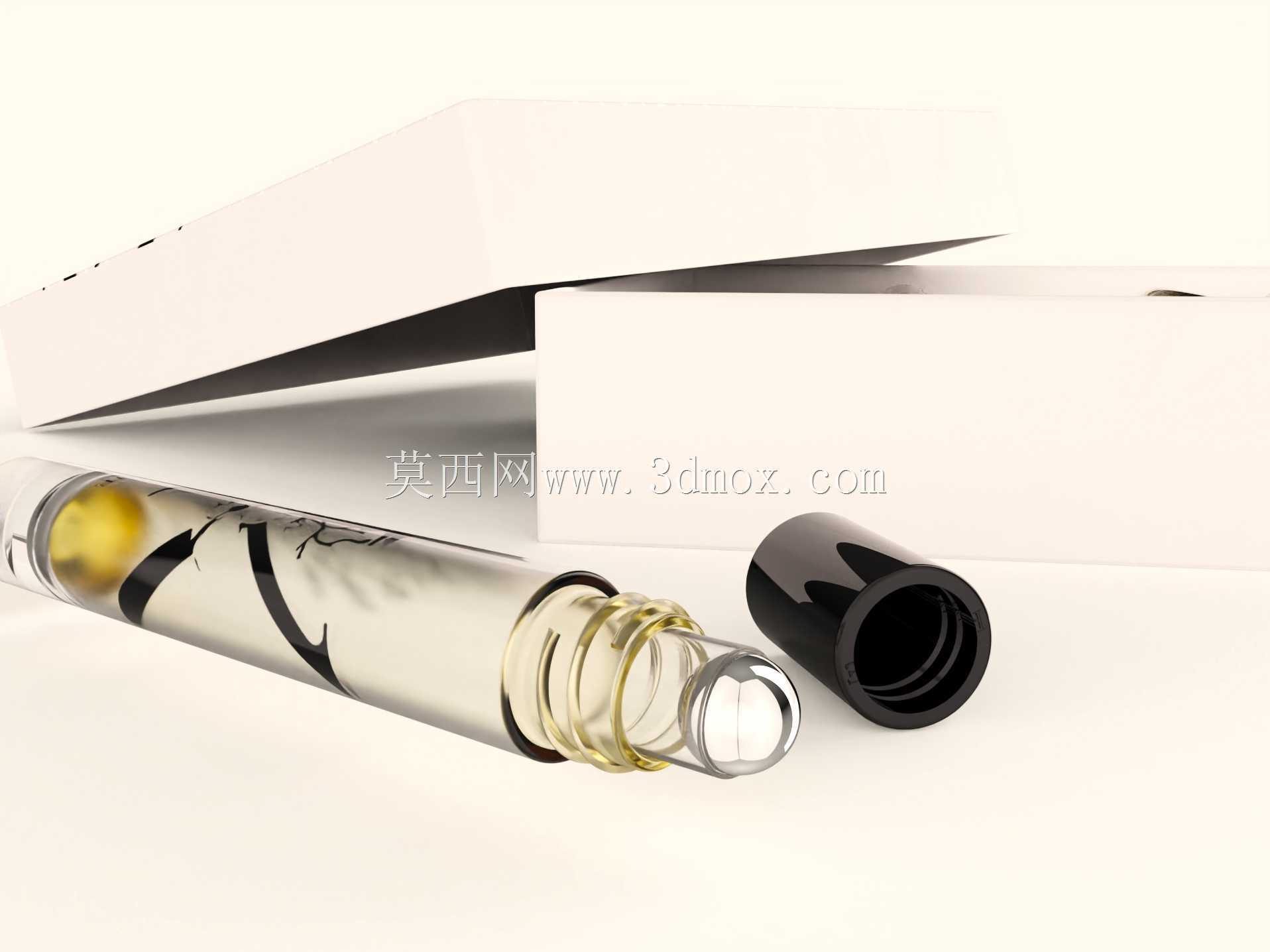

　　这套滚珠香水瓶包装组合，主要面向美妆日化、旅行便携用品、商务伴手礼等场景的容器配套需求，可直接适配精油、淡香水、香氛精华等低粘度液态内容物的分装与售卖场景，单支容量控制在10ml以内，完全符合民航随身携带有液体物品的尺寸规范，差旅人群无需额外分装即可直接放入随身包袋携带。从结构设计来看，瓶身采用高透薄壁玻璃管作为主体，壁厚控制在1.2mm，既保证内容物余量可视，也兼顾了容器的抗摔强度，瓶身底部做了内凹圆弧收边，避免放置时出现应力集中导致的底部碎裂问题。瓶口位置采用不锈钢滚珠密封结构，滚珠直径为6mm，与瓶口的PE密封衬套过盈配合，过盈量控制在0.15mm，既保证滚动涂抹时的顺畅出液，也能在静置状态下实现完全密封，倒置无渗漏，

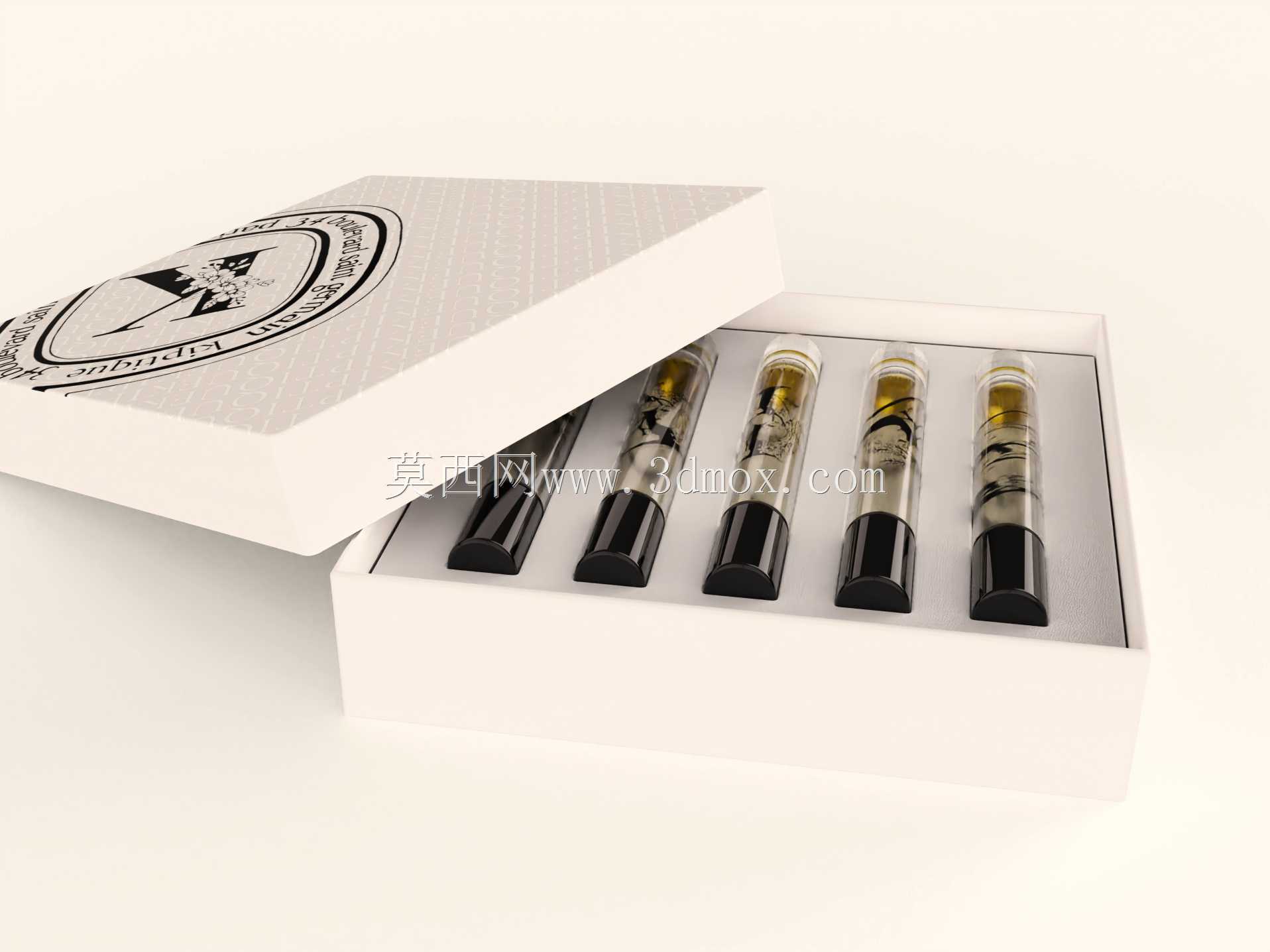

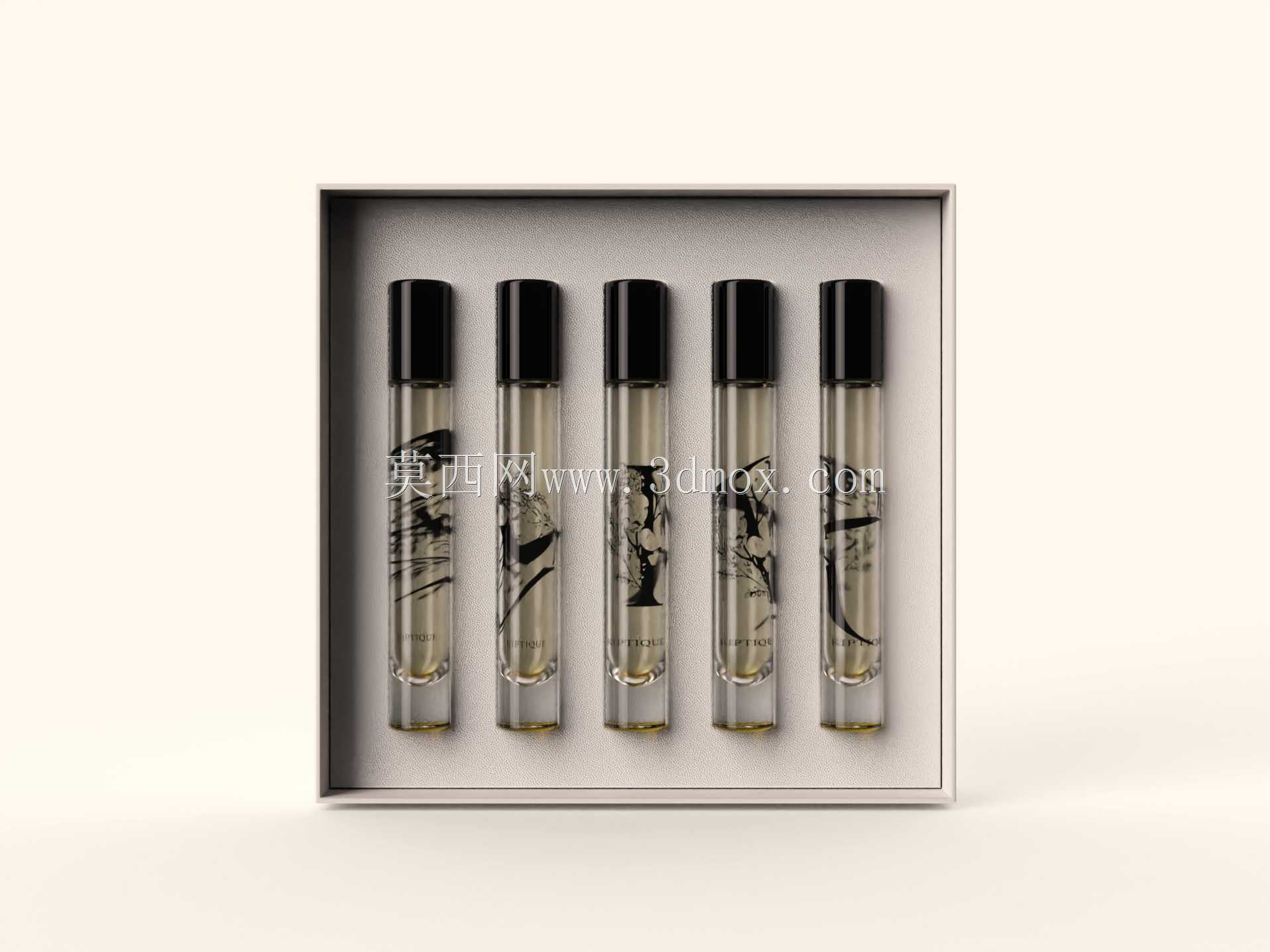

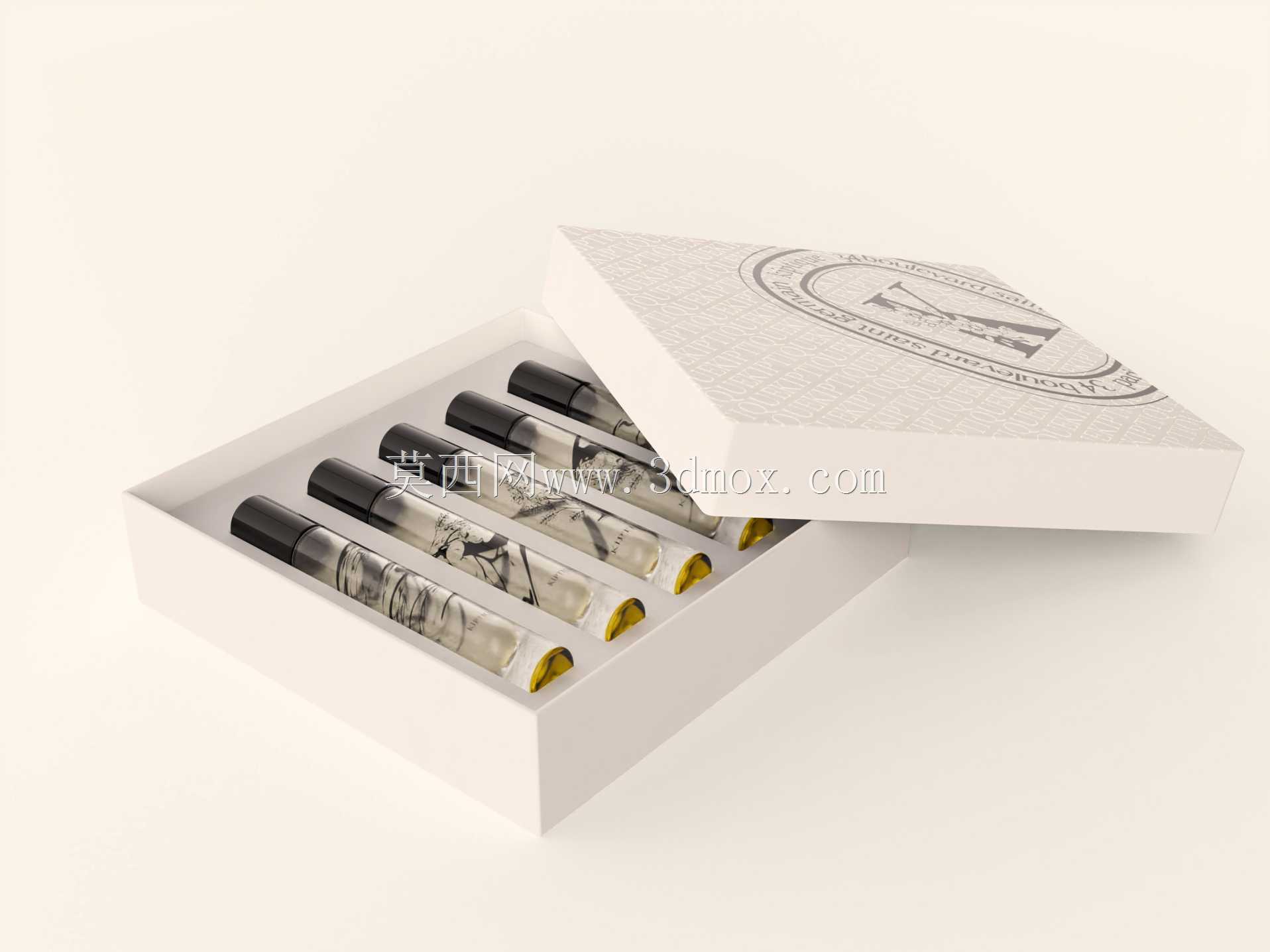

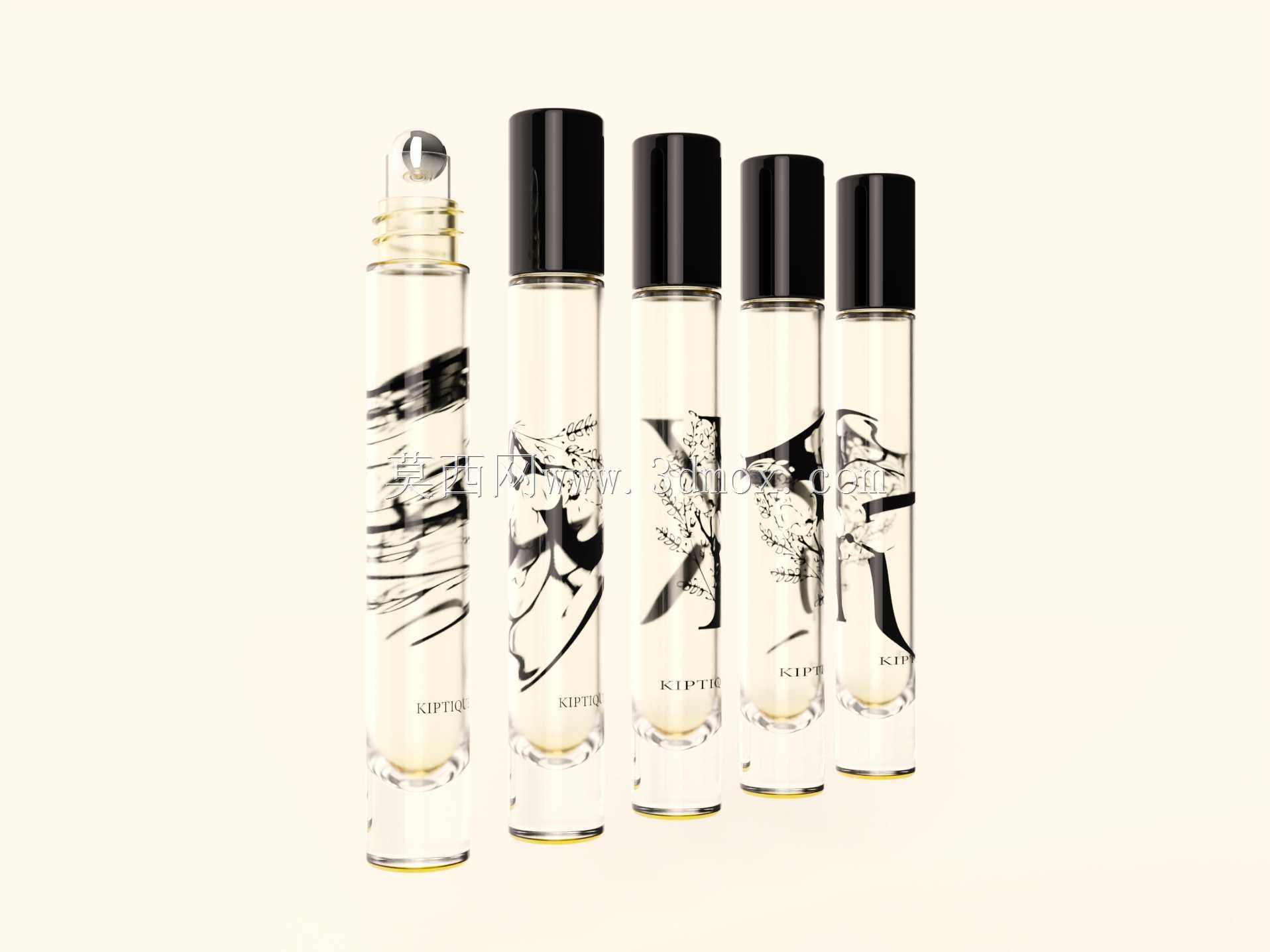

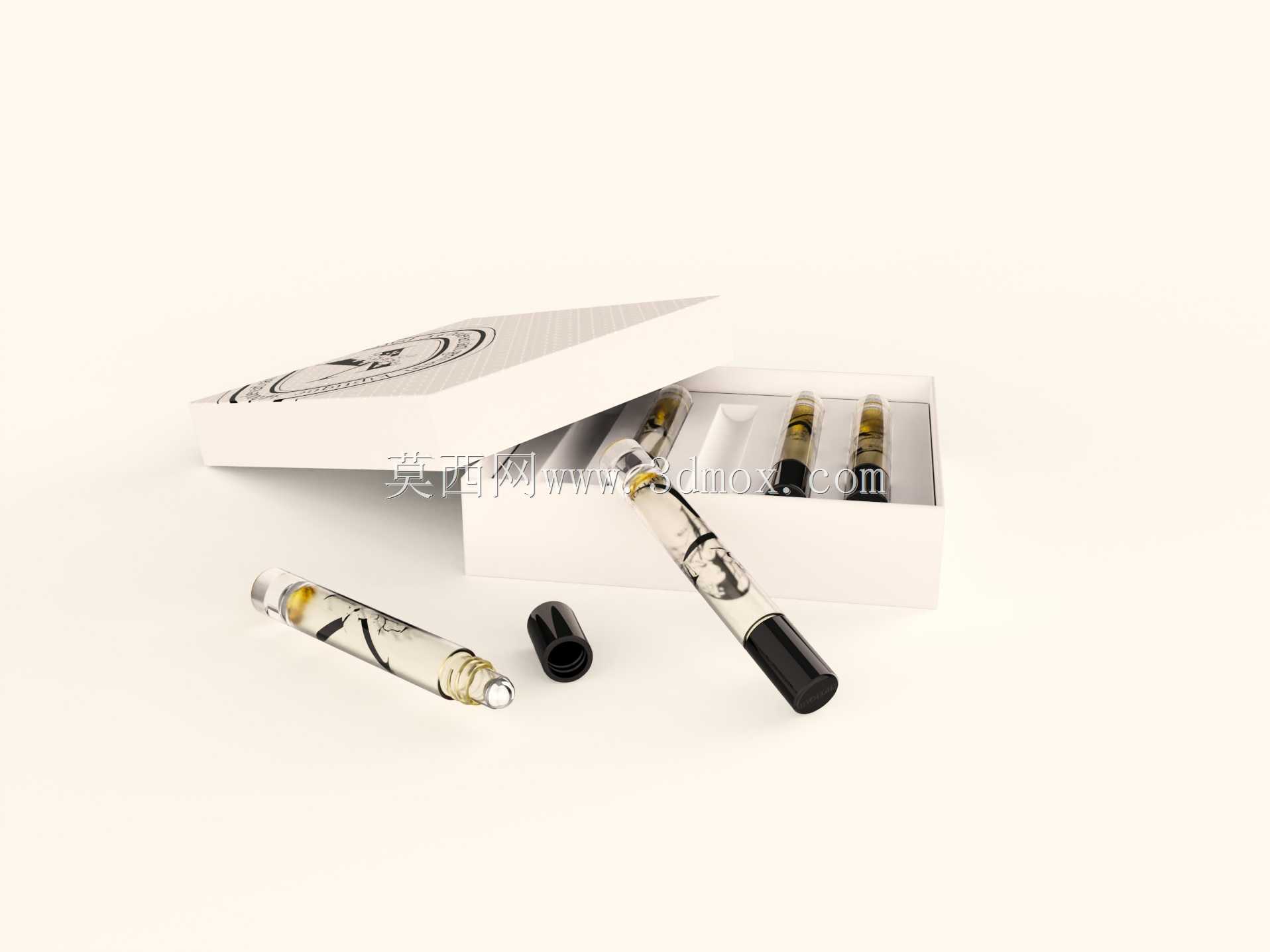

　　避免包袋内被内容物污染。瓶盖采用直插式ABS黑色哑光盖，内壁设置两道环形凸筋，与瓶口的环形凹槽配合卡紧，插拔力度控制在15N左右，既不会因为过松导致瓶盖意外脱落，也不会因为过紧造成开启困难。整套组合共包含五支同规格不同外观印刷的瓶身，瓶身表面的图案采用高温丝印工艺，印刷位置距离瓶底15mm、距离瓶口10mm，避开了手持涂抹时的高频接触区域，避免长期摩擦导致图案脱落。外盒包装采用天地盖硬纸盒结构，内部设置EVA内衬，按照五支瓶身的排列位置开模做定位槽，槽位尺寸比瓶身外径大0.3mm，既可以轻松取放瓶身，也能在运输过程中缓冲外力冲击，避免瓶身之间相互碰撞刮花表面印刷或者出现碎裂。从安装边界来看，单支瓶身的总高度为100mm，

　　外径14mm，五支并排排列的总宽度为85mm，配套外盒的内部尺寸为90mm20mm105mm，外部尺寸为95mm25mm110mm，整体占用空间极小，适合作为套装礼品的包装容器，也可单独拆分作为单支售卖的便携香水瓶使用。在结构建模过程中，重点验证了滚珠与密封衬套的配合公差、瓶盖与瓶口的卡接可靠性、瓶身底部的应力分布，同时针对玻璃材质的脆性特性，对瓶身的壁厚均匀性做了参数化控制，避免出现局部壁厚过薄导致的成型缺陷，整套模型的所有配合面都预留了合理的公差间隙，可直接用于后续的模具开模与生产打样验证。
