多层框架式能源塔钢结构三维设计作品

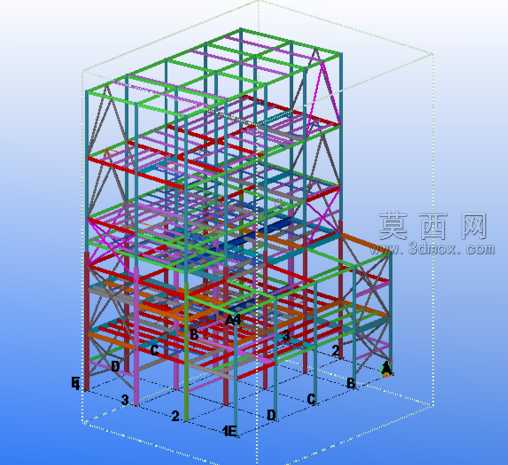

本作品为多层框架式能源塔钢结构三维建模成果，建模过程依托三维设计软件完成全参数化搭建，从底层柱网定位开始逐层向上构建，严格遵循钢结构框架的受力逻辑排布构件。建模阶段首先完成基准轴网的绘制，确定每根竖向承重柱的定位坐标，区分不同规格的立柱构件，以差异化色彩区分不同截面、不同受力属性的杆件，便于后续结构校验与构件拆分。横向承重梁按照楼层标高逐层铺设，区分主梁、次梁的层级关系，在梁柱节点位置做了精细化的连接处理，还原真实钢结构施工中的节点构造逻辑，同时在框架边角位置布置斜向支撑构件，强化整体结构的抗侧移能力，保障多层框架的结构稳定性。渲染阶段采用等轴测视角展示整体结构，背景选用简洁的浅蓝色渐变，突出不同色彩区分的结构杆件，让观者可以清晰分辨竖向立柱、横向梁体、斜向支撑的分布位置与连接关系，透明化的外轮廓边界清晰界定了建筑整体的占地范围与总高度，底部标注的轴号标识还原了工程图纸的标注逻辑，让三维模型兼具展示性与工程参考价值。材质设置上，不同受力层级的构件赋予差异化的色彩材质，竖向承重柱采用辨识度较高的红、绿、蓝等纯色区分不同截面规格，横向梁体采用对应色系的浅色调，斜向支撑采用紫色、玫红色等醒目色彩，无需额外剖切即可直观区分各构件的功能与分布。设计思路围绕快速创建标准化钢结构框架展开，将常规多层钢结构的柱网、梁架、支撑体系做了模块化拆分，可通过调整轴网参数、构件规格快速适配同类型不同尺寸的能源塔或民用多层钢结构建筑需求，整体结构排布规整，受力路径清晰，节点连接符合钢结构设计规范，既可以作为钢结构方案展示的可视化模型，也可以作为同类型结构快速建模的基础模板，大幅提升同类钢结构框架的建模效率，减少重复搭建基础框架的工作量，为后续的结构受力分析、构件清单统计、施工模拟提供精准的三维模型基础。
