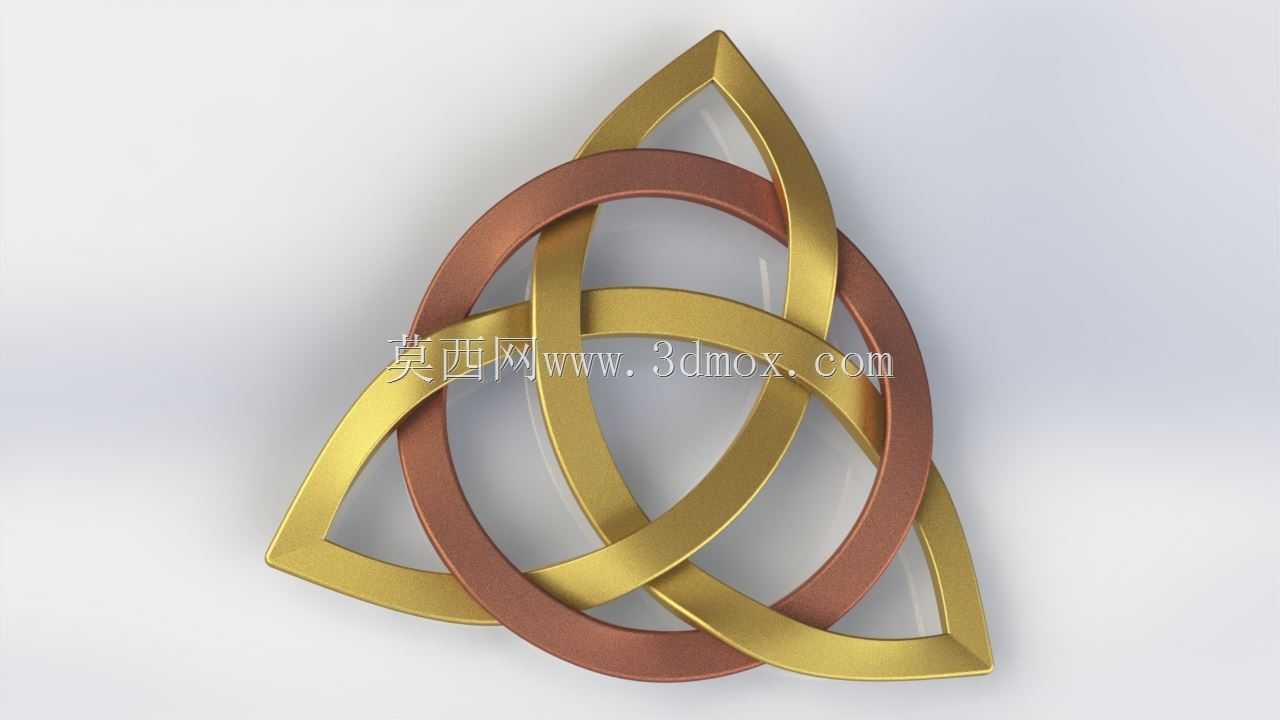

交错编织三角结装饰构件造型设计

　　这类交错编织的三角结造型，常应用于文创装饰、工艺摆件、定制五金配饰领域，也可作为高端设备的外观装饰嵌件、文创产品的结构原型使用。从结构设计角度看，整个构件由三组等截面的环形曲梁交错穿插构成，三组曲梁沿中心呈120度周向均布，彼此之间无硬接触干涉，每一段曲梁的曲率经过反复校核，既保证视觉上的交错缠绕感，又能在实体建模时避免曲面自交、壁厚不均的问题。设计过程中首先确定中心基准面与三个顶点的定位尺寸，三个顶点构成等边三角形的外接圆尺寸可根据实际安装场景调整，常规摆件类应用的外接圆直径可控制在80-200mm区间，若作为设备装饰嵌件则可根据安装槽位的边界尺寸缩小至20-50mm，曲梁的截面直径根据整体尺寸按比例缩放，

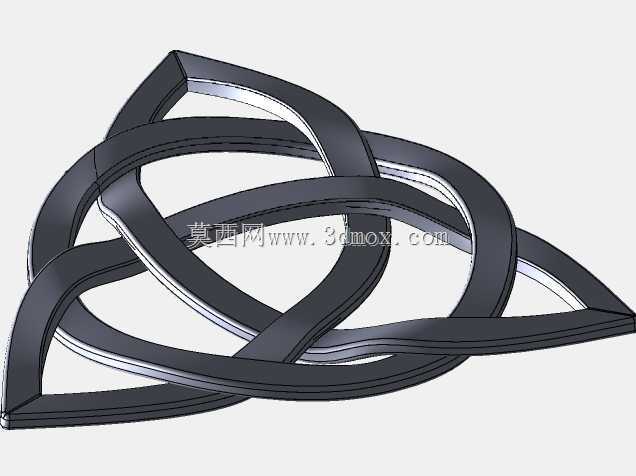

　　保证整体结构的视觉协调性，避免出现梁体过粗显笨拙、过细易断裂的问题。建模时优先采用扫描特征构建基础曲梁，通过3D草图绘制每一段曲梁的中心轨迹，轨迹线的拐点处做圆角过渡，避免应力集中，若后续需要开模生产，还需在曲梁的交错位置预留拔模斜度，保证模具脱模顺畅。实际应用中，这类结构若采用金属材质加工，可选择失蜡铸造工艺一体成型，表面做抛光、双色电镀处理，区分不同曲梁的金属色泽，强化交错编织的视觉层次；若采用3D打印制作，则可选择光敏树脂、金属粉末等材料，打印后做表面后处理即可达到展示效果。结构上三组曲梁互相穿插形成自支撑的稳定结构，无需额外添加支撑骨架即可独立放置，底部三个接触点处于同一水平面，放置时不会出现晃动，

　　安装时可在底部三个顶点位置预留螺纹孔或者粘接位，方便固定在基座或者设备表面。设计时还需注意曲梁之间的间隙控制，实体装配状态下相邻曲梁之间预留0.1-0.3mm的间隙，既避免生产过程中出现粘模、干涉问题，又能保证视觉上的紧密交错感，不会因为间隙过大显得结构松散。这类曲面交错结构的建模难点在于3D轨迹线的空间定位，需要反复调整控制点的坐标，保证三组曲梁的形态完全对称，每一段曲梁的曲率变化均匀，避免出现局部曲率突变导致的曲面褶皱，扫描截面的方向需要随轨迹线平滑过渡，保证梁体表面顺滑无扭曲，最终呈现出流畅的编织缠绕视觉效果。
