CA6140机床十字架支架结构设计

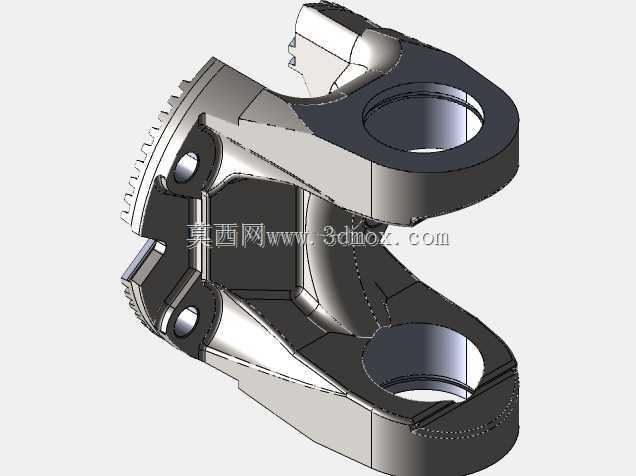

　　该零件为CA6140车床传动系统中的十字架铰接支架，主要承担传动轴系的铰接支撑与扭矩传递作用，在机床进给箱与溜板箱的联动传动环节中，作为十字轴万向节的核心承载构件，适配轴系间存在小角度偏斜的动力传输场景，可补偿安装过程中产生的同轴度误差，抵消设备运行时的轴系窜动带来的附加载荷。从结构设计来看，零件采用对称式叉形布局，两端设置同轴的铰接销孔，孔壁预留了衬套安装的公差余量，可直接镶嵌铜基耐磨衬套，降低铰接转动时的摩擦损耗，延长部件维护周期；叉体一侧加工有齿形啮合端面，用于和传动端的结合齿盘咬合，实现扭矩的刚性传递，齿形采用渐开线短齿设计，啮合重合度适中，可承受频繁正反转带来的冲击载荷，避免打齿故障。零件中部的镂空减重结构并非随意开设，

　　是经过受力路径优化后去除非承载区材料得到的形态，在保证叉体整体抗弯、抗扭强度的前提下，降低了零件自身重量，减少传动环节的转动惯量，提升轴系响应速度。安装边界方面，两端铰接孔的中心距严格匹配CA6140车床对应传动节的十字轴规格，销孔内径公差带选用H7，适配标准圆柱销的过渡配合要求，齿形端面的定位止口与对接齿盘的止口尺寸匹配，安装时可实现快速径向定位，无需额外调整即可保证齿面啮合面积达到设计要求。零件的壁厚分布遵循等强度设计原则，铰接孔周边设置加强筋结构，分散销孔承受的径向载荷，避免应力集中导致的孔壁开裂；叉体外侧的安装平面预留了螺栓过孔位置，可在检修时通过工艺螺栓实现部件的快速拆装，无需撬动相邻传动构件即可完成更换。实际应用中，该支架的工作环境长期接触机床润滑油，因此结构上未设置易积留油泥的封闭死角，所有棱边均做了R2-R3的圆角过渡，既减少淬火处理时的应力开裂风险，也便于日常维护时的油污清理。
