CA6140车床用传动链环铰接组件结构

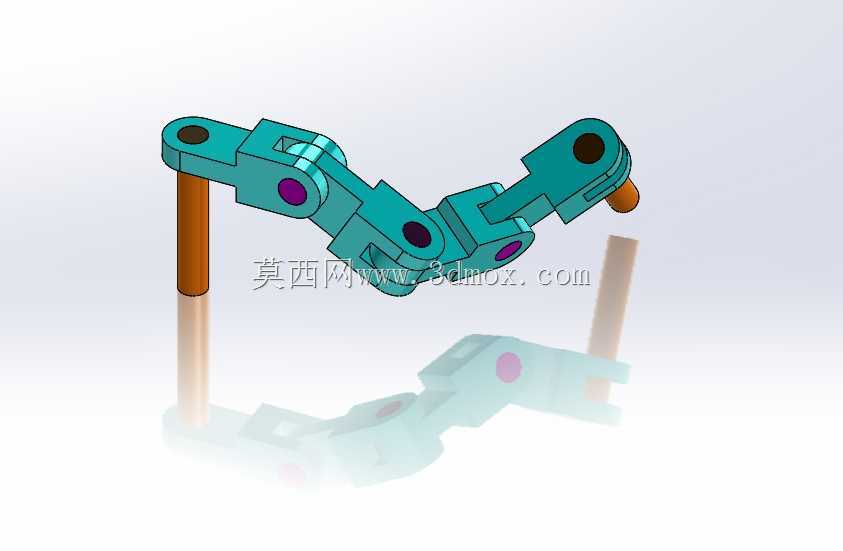

　　这套链式铰接组件，是CA6140普通车床进给传动系统里的配套传动构件，主要承担车床溜板箱纵向进给行程限位、操作机构联动传力的作用，在车床手动操作进给、开合螺母联动触发的工位里，这类链环组件能把操作手柄的摆角动作，通过多节铰接的链式结构传递到行程限位拨叉上，避免刚性连杆在跨距传动时出现的别劲、卡滞问题。从结构设计来看，整套组件由链节主体、长销轴、短销轴三类核心零件组成，链节本体采用对称式铰接耳设计，每节链节的一端设置双耳片结构，另一端设置单耳配合位，耳片上的销轴孔做了同轴度公差约束，装配时长销轴贯穿相邻两节链节的双片耳孔，短销轴用于单耳侧与末端执行拨叉的连接，销轴与孔之间采用间隙配合，保证铰接转动时无卡滞，

　　同时销轴端部做了铆接限位结构，防止设备运行过程中销轴脱出引发传动失效。设计时优先考虑了车床操作机构的安装边界，单节链节的铰接中心距适配CA6140车床溜板箱侧壁的安装空间，长销轴的伸出长度不超过溜板箱内壁的安全间隙，避免链节摆动时与箱体内的润滑油路、其他传动齿轮发生干涉；链节的截面厚度经过强度校核，能承受操作手柄施加的最大扳动力，不会在频繁操作下出现耳片断裂、变形的问题。实际应用场景里，这类链式组件相比传统刚性拉杆，能适应非直线的传动路径，在车床溜板箱内部空间紧凑、传动路径存在转角的位置，不需要额外加装导向轮就能完成力的传递，能减少箱体内的零件数量，降低装配调试的难度。链节的外形做了圆角过渡处理，没有尖锐棱角，

　　一方面避免装配时划伤操作人员，另一方面也能减少摆动过程中对周边管线的剐蹭；销轴与链节孔的配合面预留了润滑脂存储间隙，日常设备保养时可以在铰接点加注润滑脂，降低转动副的磨损，延长组件的使用寿命。在安装适配性上，组件两端的连接孔位尺寸与CA6140车床原有操作机构的安装轴径完全匹配，替换原有磨损件时不需要对床身结构做二次加工，直接拆卸旧件后穿入销轴完成铆接即可投入使用，能大幅降低设备维修的工时成本。整套结构没有复杂的异形曲面，加工时可以采用45号钢模锻成型后做孔位精加工，热处理后能达到足够的表面硬度，适配车床车间多粉尘、有切削液溅射的工作环境，不会因为轻微的锈蚀、杂质附着就出现铰接转动不畅的问题。
