多功能壁挂式引体向上健身训练器械结构

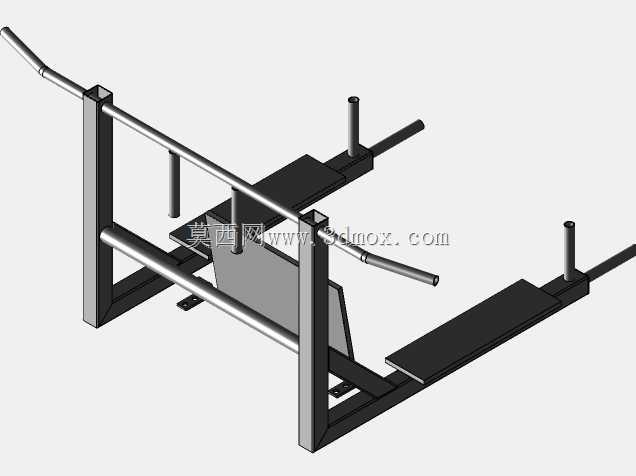

　　该款壁挂式力量训练器械主要面向家庭健身空间、小型健身工作室、户外公共健身区等场景设计，核心用途是为使用者提供引体向上、双杠臂屈伸、核心抬腿等多组上肢及核心力量训练动作的支撑结构，相比落地式健身器械，其依托墙面安装的形式能够大幅节省地面占用空间，适配层高有限、地面摆放空间不足的使用场景。从结构设计来看，整体采用矩形钢管焊接成型的框架作为主承载结构，两侧竖向支撑件为主要承力部件，直接通过膨胀螺栓与建筑实体墙面连接，安装时需保证竖向支撑件的安装平面垂直误差不超过2mm，避免长期受力出现结构偏载。主握杆采用圆弧过渡的弯管设计，不同位置的握距适配宽距、窄距、正握、反握等不同引体向上训练姿态，握杆表面预留防滑纹理加工位，

　　可后续包裹防滑泡棉或滚压防滑纹路，避免训练时手部打滑。框架中部设置的平行短杆为双杠臂屈伸训练提供支撑，两侧向外延伸的短柱可搭配悬挂训练带、吊环等配件，拓展更多训练动作，底部延伸出的踏板结构可辅助使用者上下器械，也可作为台阶训练、提踵训练的支撑结构。设计过程中充分考虑受力传递路径，所有横向杆件与竖向支撑的连接位置均设置三角加强筋焊接，避免应力集中导致的焊缝开裂，整体框架的承载能力按照150kg动态载荷进行校核，满足绝大多数成年使用者的训练承重需求。安装边界方面，要求安装墙面为厚度不小于240mm的实心砖墙或混凝土剪力墙，禁止安装在空心砖墙、轻质隔墙上，两个竖向支撑件的安装孔位横向间距为800mm，竖向安装孔位总高度为1100mm，

　　安装完成后器械最外端距离墙面的距离为650mm，不会对周边通行空间造成过多占用。所有金属杆件的端部均做圆弧倒角处理，去除焊接毛刺后做静电喷塑处理，避免训练过程中磕碰划伤，结构上无多余突出部件，整体造型简洁利落，兼顾结构强度与使用安全性。
