2006规格微型侧吹涡轮散热风机结构

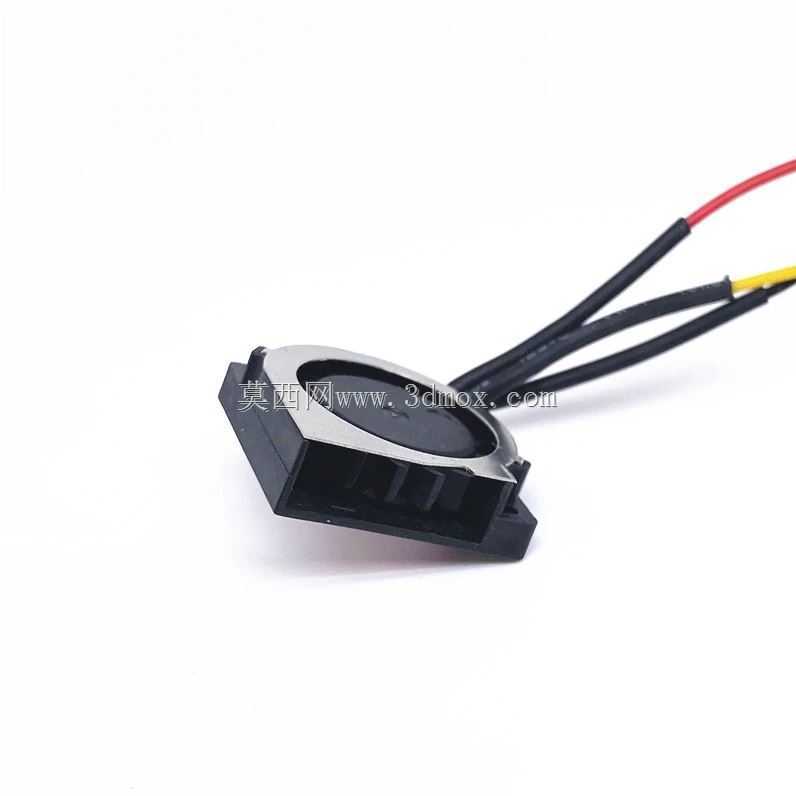

　　这款微型侧吹式涡轮散热结构，在紧凑型电子设备的热管理设计中应用十分广泛，常见于便携检测仪器、小型工控板卡、嵌入式计算模块、车载小型电子单元这类内部安装空间极度受限的场景，负责将板卡上功率器件、主控芯片工作产生的热量通过定向气流带出设备腔体，避免局部积热导致元器件工作参数漂移、寿命衰减。从结构设计逻辑来看，这款风机采用侧出风的鼓风式流道设计，区别于常规轴流风扇的直吹气流走向，涡轮叶轮在腔体内旋转时可在进风面形成稳定负压，将外部冷空气吸入腔体后，沿蜗壳型线导流从侧方出风口定向送出，能够适配需要将气流引导至特定散热鳍片、狭窄风道的布局需求，不会像轴流风扇那样出现气流四散、风压不足的问题。在安装边界上，

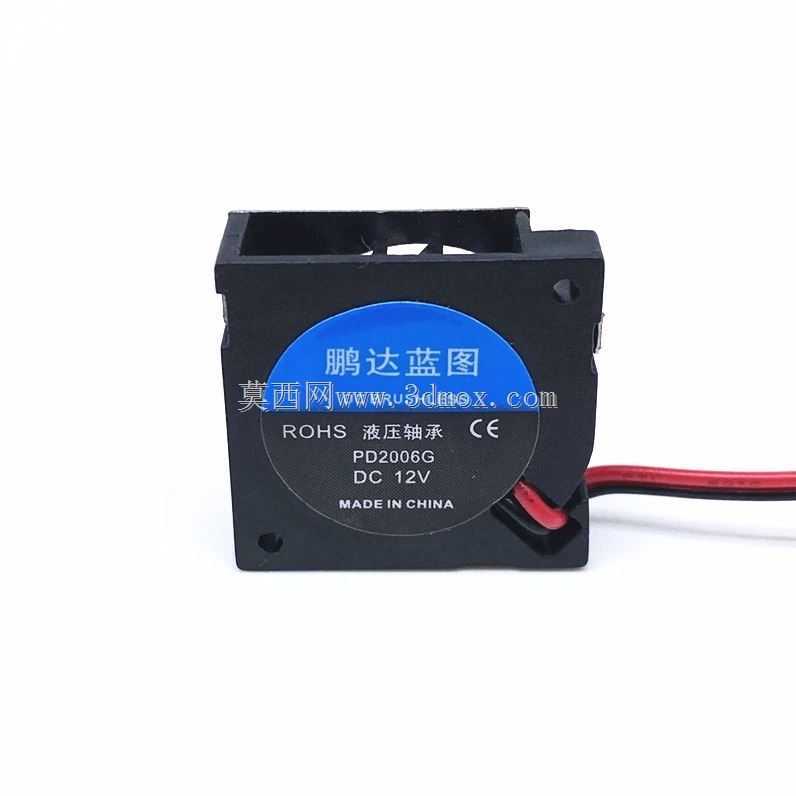

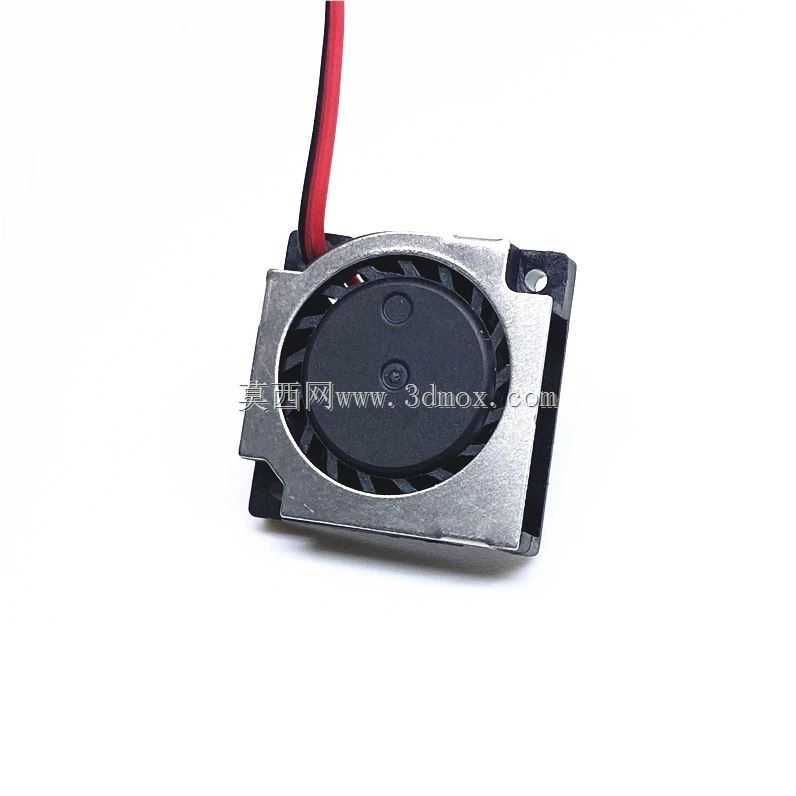

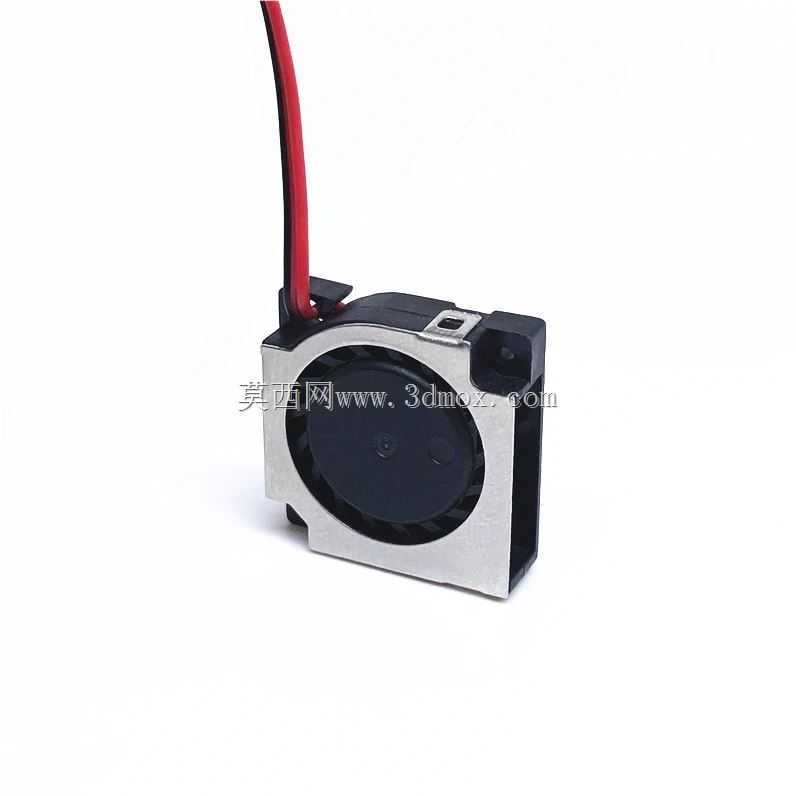

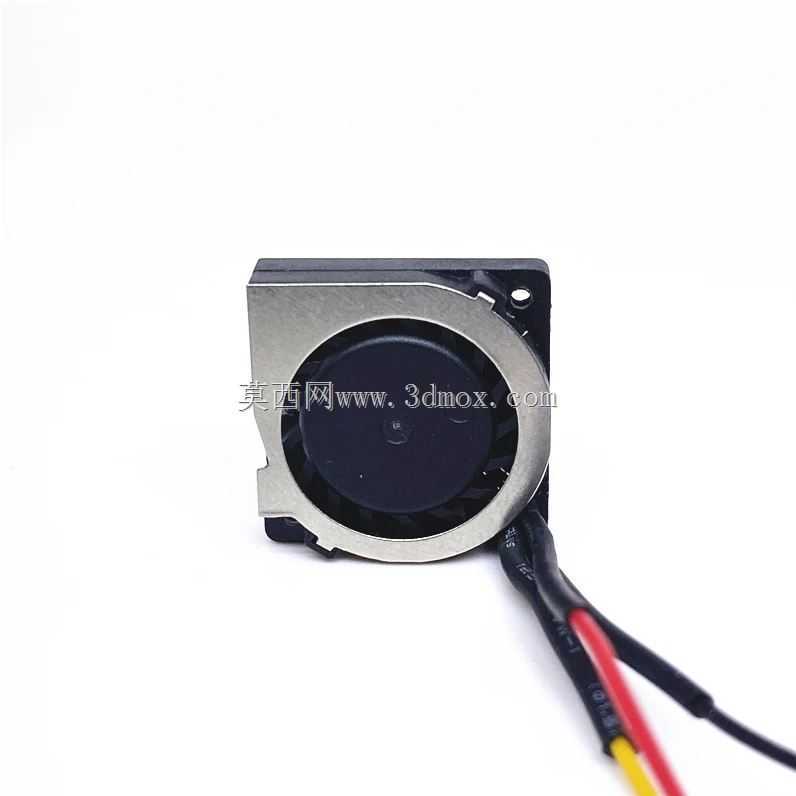

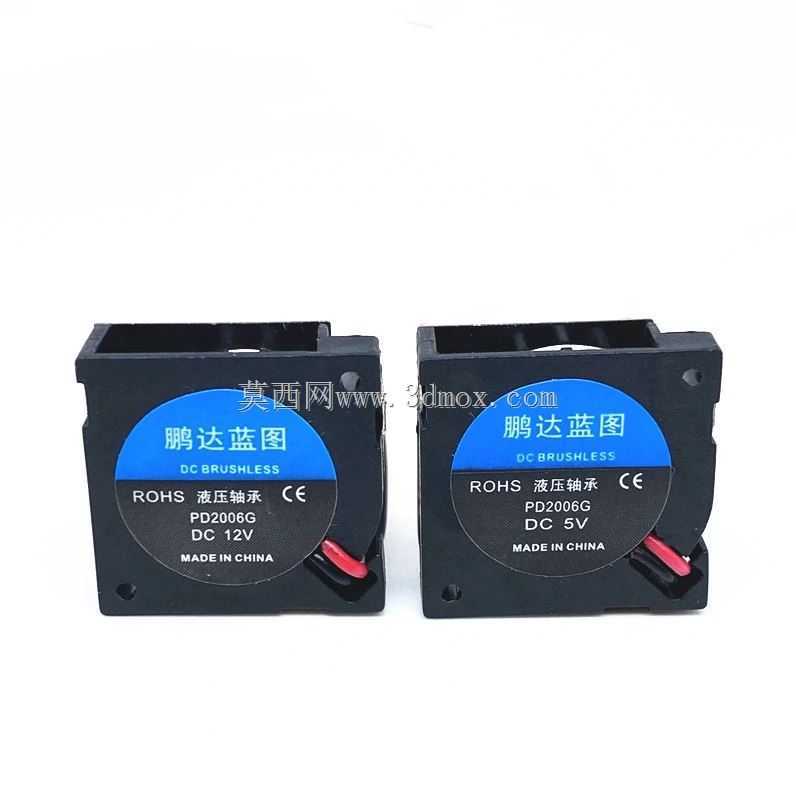

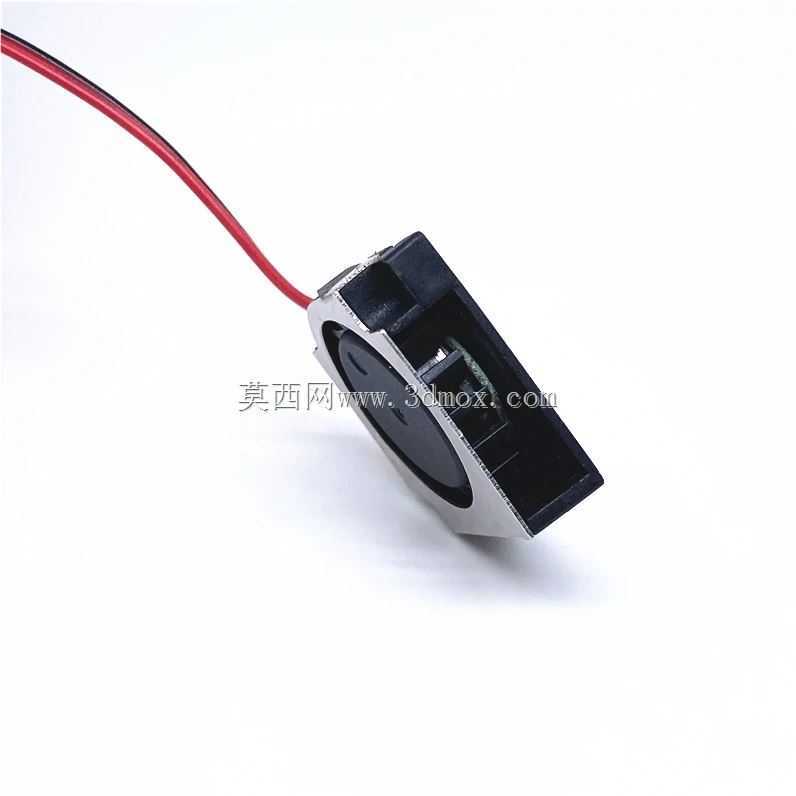

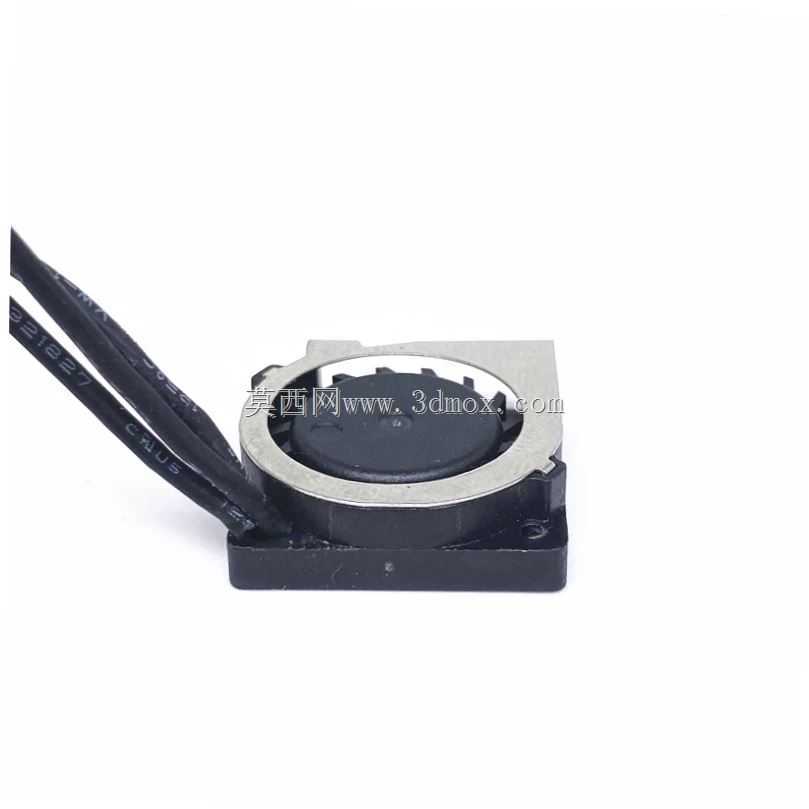

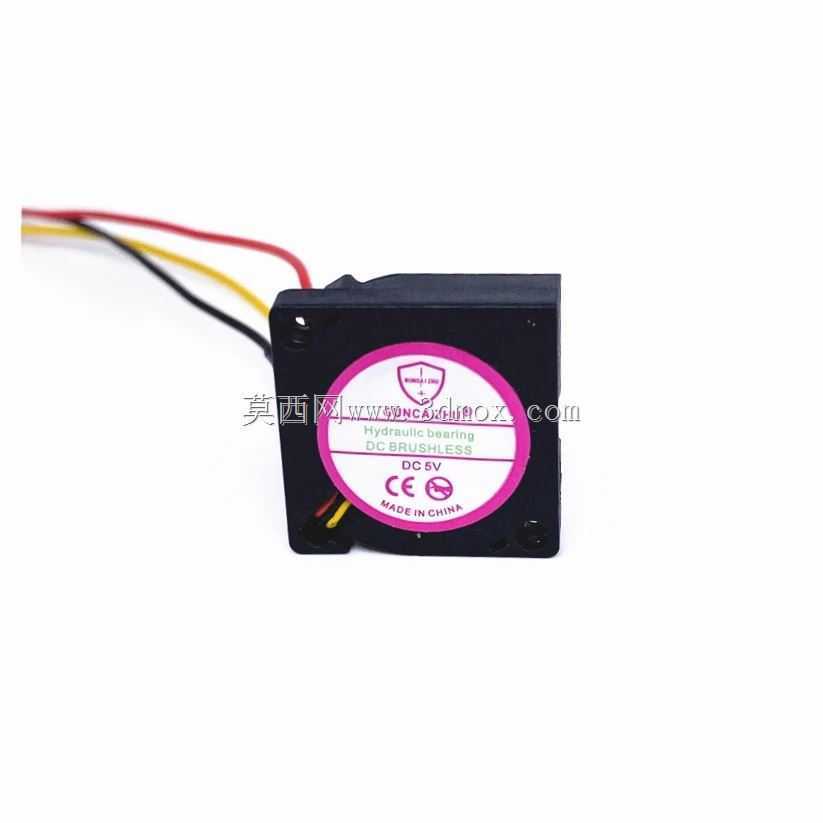

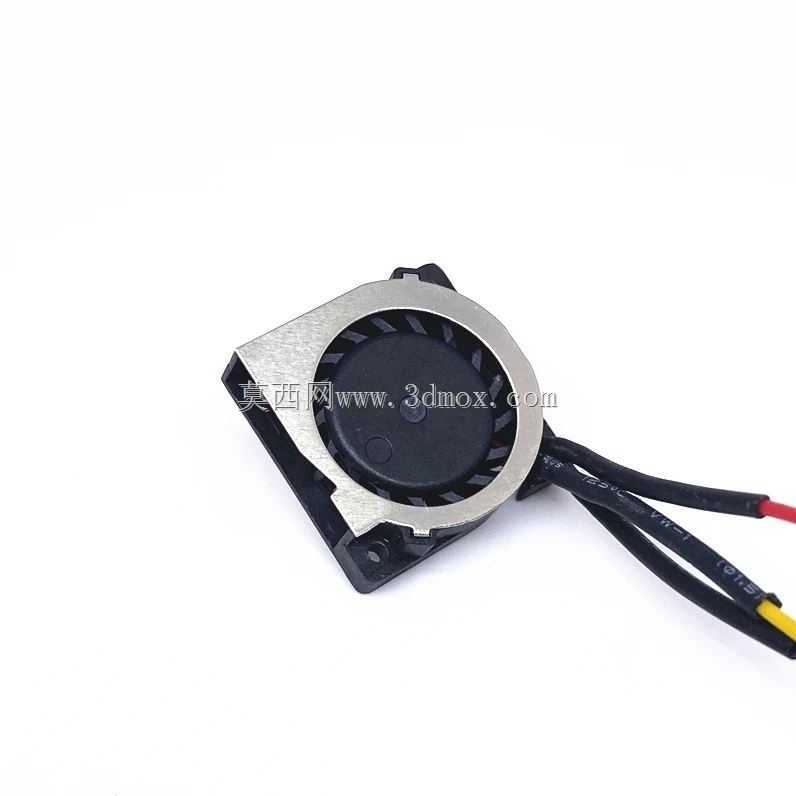

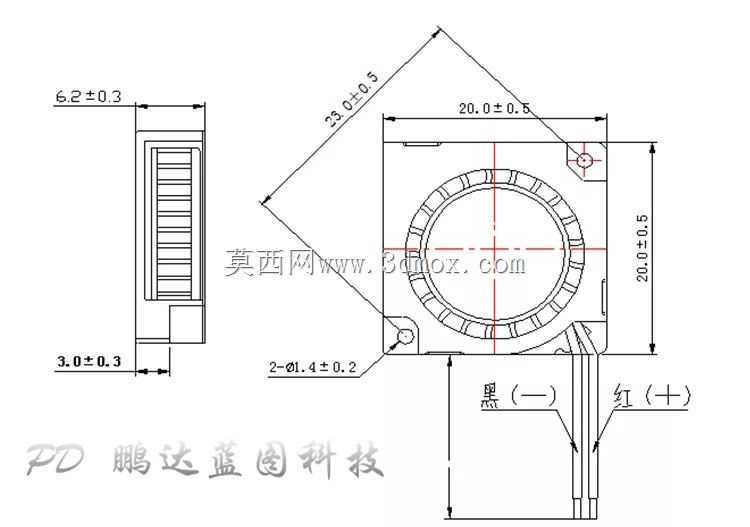

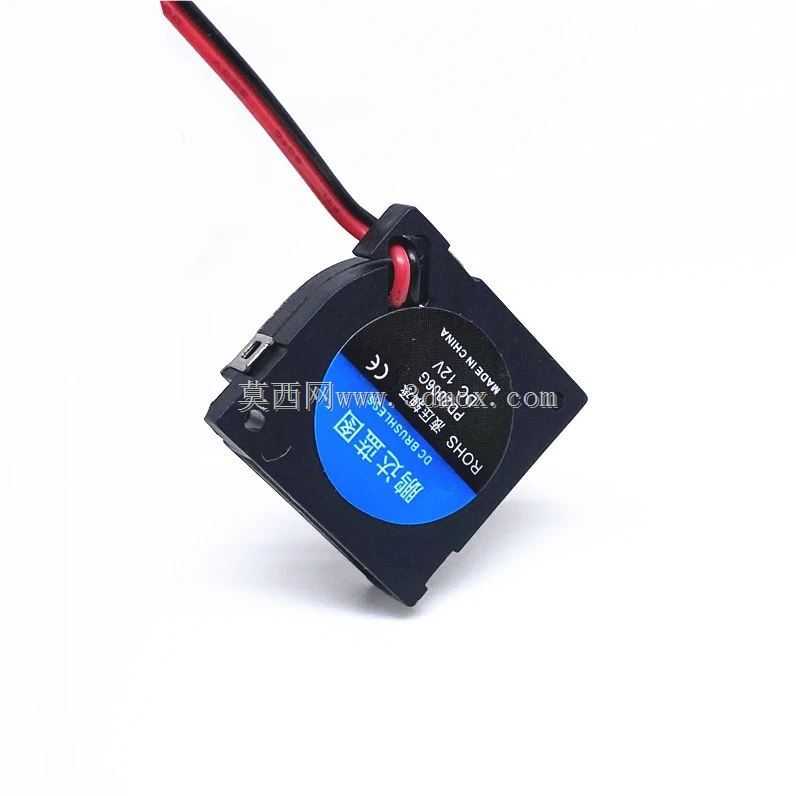

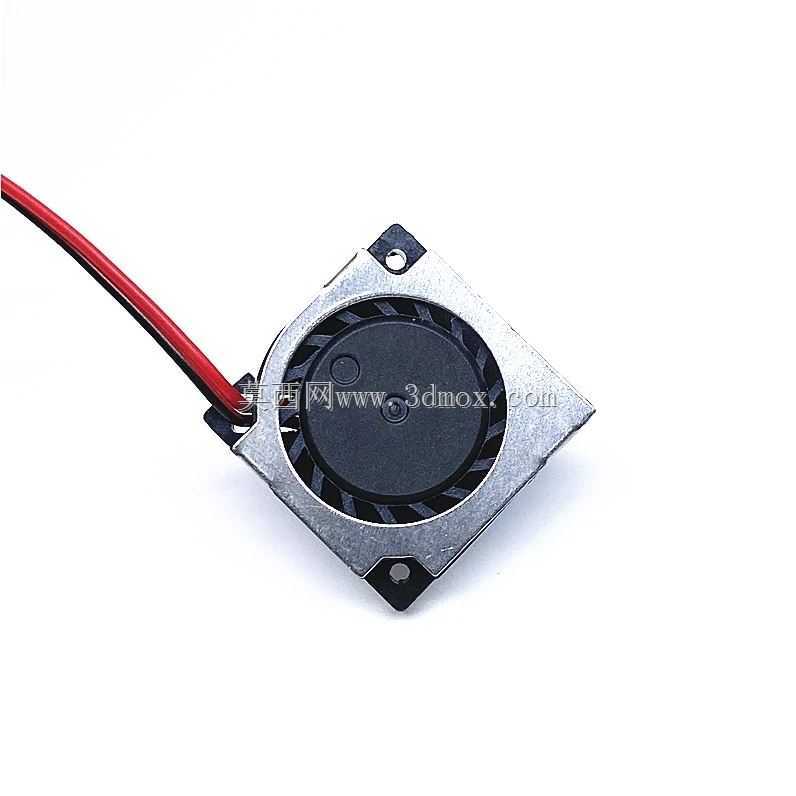

　　这款风机的主体外形尺寸控制在20206mm，属于超薄型微型鼓风单元，安装固定位采用侧边带定位孔的金属支架结构，支架与风机主体的壳体做了一体化包边处理，既能够保证安装时的结构强度，避免长期振动工况下支架与壳体松脱，同时金属支架的平面度公差控制在合理范围内，安装时可以直接贴合设备内部的安装基面，不需要额外加装调整垫片，出线采用红黑双线的常规供电走线方式，出线位置做了防拉扯的应力释放结构，避免装配时扯动线材导致内部接线端子脱焊。从功能特性来看，这款风机提供了不同的轴承配置选项，含油轴承版本适用于常规常温、连续工作时长要求不高的消费类电子场景，液体轴承版本则适配需要长期连续运行、噪音控制要求更高的工业级场景，不同电压档位的参数覆盖了5V、

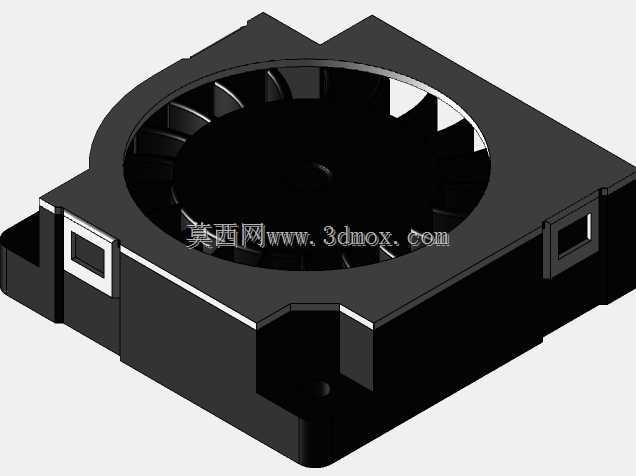

　　12V的常规直流供电场景，能够匹配不同设备的供电母线电压，不需要额外增加电压转换电路。在实际选型建模过程中，这类微型风机的安装避让空间需要重点考虑，除了主体的20206mm安装空间外，还需要在进风面预留至少2mm的无遮挡进风空间，侧方出风口需要对接的风道要尽量减少直角弯折，避免风压损失导致散热效率下降，建模时需要准确还原出线的走线方向与固定位的孔位尺寸，避免结构装配时出现干涉，同时要注意风机壳体与周边功率器件的安全间距，满足安规设计的爬电距离要求。
