四旋翼小型航拍作业无人机结构设计

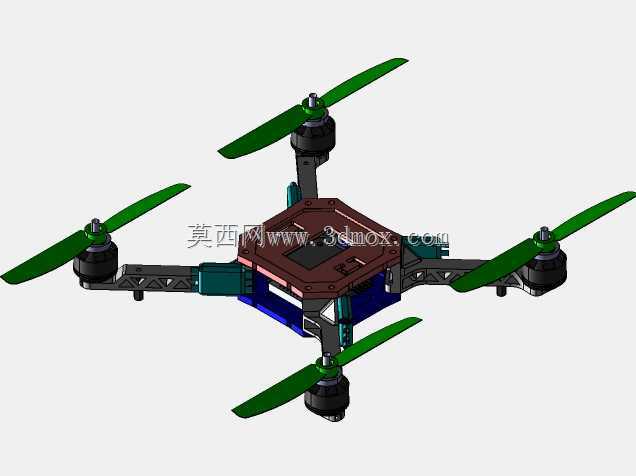

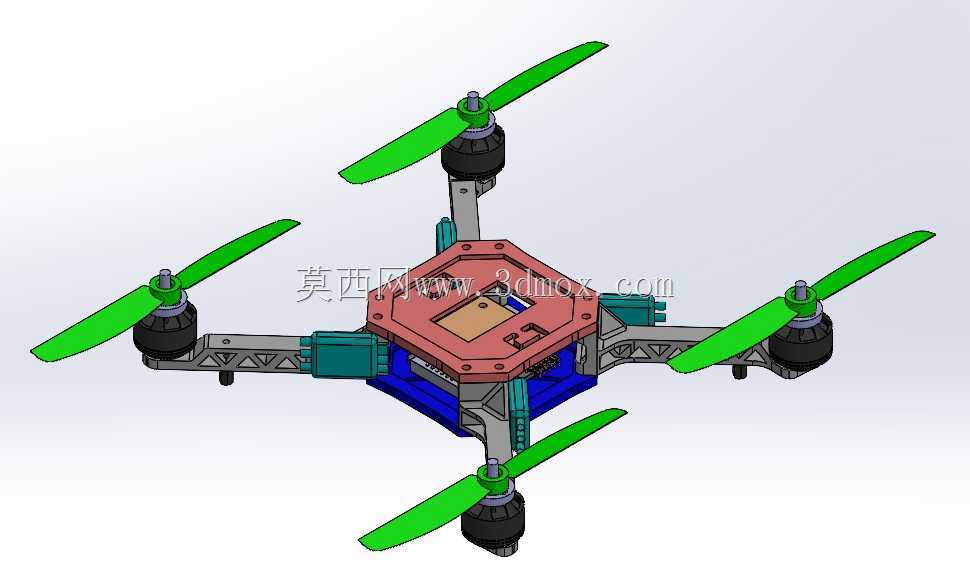

　　这款四旋翼飞行器的结构设计围绕低空作业场景的实际需求展开，核心适配小范围航拍、轻量载荷巡检类作业场景，可在城市楼宇间、厂区内部、农林小块区域完成低空影像采集、设备外观巡检等任务，无需大型起降场地，单人即可完成部署操作。机架采用中心承载板加悬臂机臂的分体式布局，中心区域分层设置飞控安装位、电池仓、载荷挂载点，上下层板通过铜柱隔离预留走线空间，既保证核心电子元件的安装定位精度，也给线路排布、散热留出足够余量，避免飞行过程中线路干涉、元件积热的问题。四个机臂采用镂空桁架结构，在保证结构刚度的前提下尽可能降低自重，机臂末端的电机安装座设置定位凸台，可直接适配标准规格的无刷电机，安装时无需额外调整同轴度，降低装配调试的工作量。

　　机臂与中心板采用快拆式连接结构，日常收纳时可将机臂折叠贴合中心板，大幅缩小收纳体积，外出作业时无需拆解线路即可快速展开，锁紧后机臂与中心板的连接刚度可满足大机动飞行的受力要求，不会出现松动震颤的问题。旋翼采用正反桨配对设计，相邻机臂的旋翼转向相反，飞行过程中可通过不同旋翼的转速差实现姿态调整，悬停状态下的抗风稳定性可满足四级风环境下的作业需求，不会出现明显的位置漂移。整机的安装边界充分考虑了常用配件的适配性，中心板下方预留的挂载位可直接安装轻量化运动相机、小型气体检测模块等作业载荷，挂载点的重心与整机重心重合，不会因额外挂载导致飞行姿态控制偏差。电池仓设置在中心板下方靠近重心的位置，更换电池时无需调整其他部件，

　　插拔操作可在数秒内完成，适配不同容量的标准航模锂电池，可根据作业时长需求灵活选配。飞控安装位设置了减震缓冲结构，可过滤旋翼转动带来的高频振动，避免飞控传感器因振动出现数据偏差，保证飞行姿态控制的精度。整机外露的结构件均做了圆角处理，既避免装配、搬运过程中划伤操作人员，也能降低飞行过程中的空气阻力，减少不必要的动力损耗。机臂末端的电机座下方预留了LED指示灯的安装位，可在光线不足的作业环境下清晰指示飞行器朝向，降低操作人员的目视判断难度。
