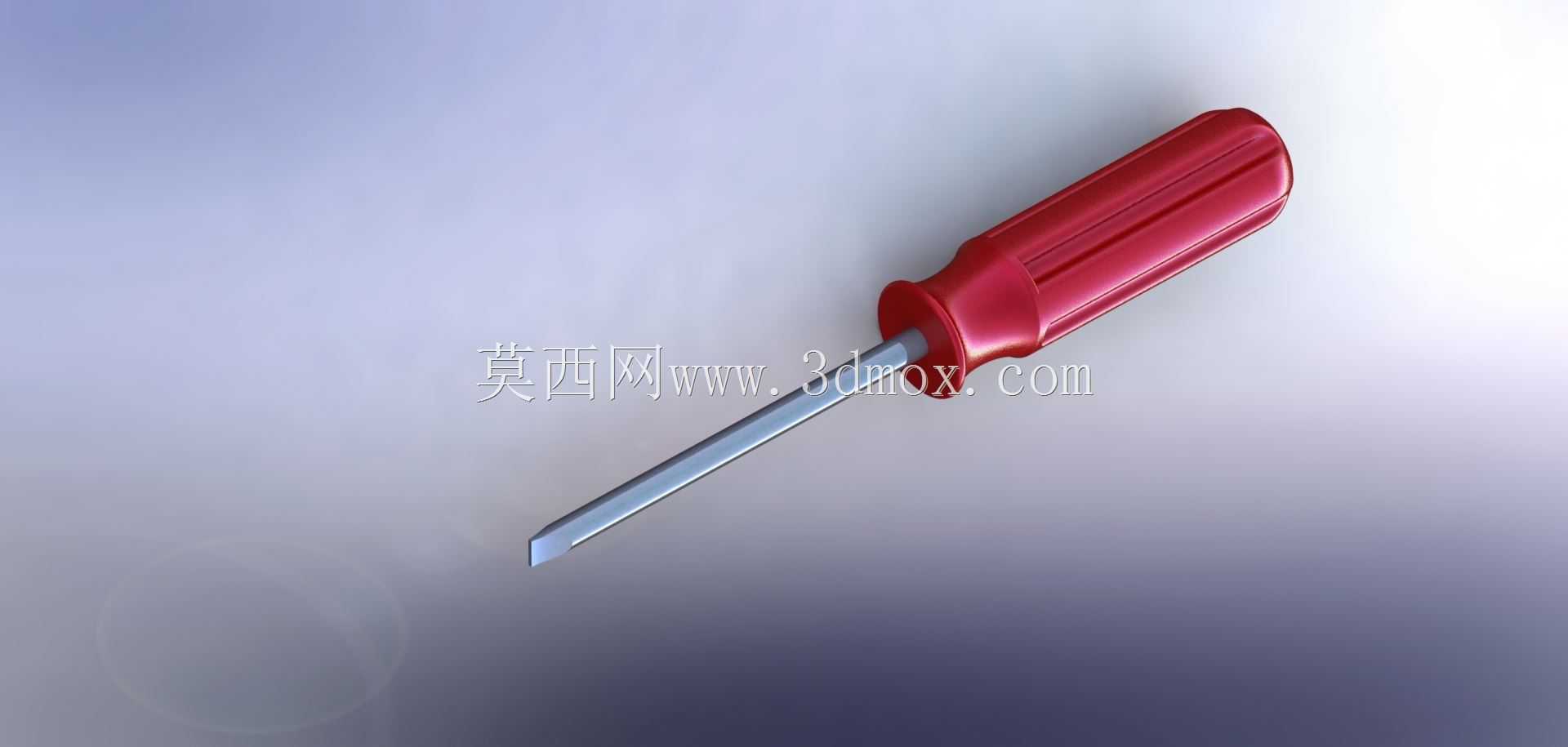

一字型螺丝刀手动紧固工具装配结构设计

　　这款一字型螺丝刀的装配结构设计，完全围绕手动紧固作业的实际工况展开，覆盖设备维保、产线装配、家用拆装等多场景的使用需求，核心功能是通过匹配一字槽螺钉的槽口，传递手部扭矩完成螺纹副的拧紧与松脱作业。设计阶段首先明确了不同应用场景的扭矩边界：针对电子设备拆装等小扭矩场景，刀杆直径控制在4mm区间，手柄握持直径适配指尖施力的30mm范围，避免过度施力损伤精密螺纹；针对机床维保、五金拆装等大扭矩场景，刀杆直径提升至8mm，手柄采用多棱面防滑结构，握持直径设置为45mm，可匹配掌心全握施力的姿态，最大可传递12N·m的手动扭矩，满足M6及以下规格一字螺钉的紧固需求。刀头部分的设计严格贴合一字槽的配合公差，批头端部做15度倒角处理，

　　既可以快速对准螺钉槽口，又能减少长期使用后的批头崩边磨损，刀杆与手柄的连接采用过盈配合加横向销钉固定的结构，避免大扭矩施力时刀杆与手柄出现相对转动甚至脱出的问题。手柄的外形采用符合人体工学的弧面过渡，表面设置轴向防滑棱，即便手上沾有机油、汗液也能保持足够的握持摩擦力，刀杆表面做发黑防锈处理，适配车间、户外等复杂作业环境的防锈需求。整个装配结构的配合间隙控制在0.02mm以内，既保证各零件组装后的同轴度，避免转动时出现刀头晃摆的问题，又不会因为过盈量过大导致装配难度提升。在安装边界上，刀头探出长度根据不同规格设置为75mm、100mm、150mm三个常规档位，可适配不同深度的安装孔位作业需求，手柄末端做圆弧过渡，

　　不会在掌心施压时产生硌手的应力集中点，长期作业也能降低手部疲劳感。从结构验证的角度，整个装配体通过约束匹配模拟实际装配过程，刀杆与手柄的同轴度公差控制在0.01mm以内，批头的对称度公差符合五金工具的行业标准，确保拧动螺钉时不会出现槽口滑脱、刮花螺钉表面的问题，完全满足日常五金作业、设备维保、装配产线的实际使用要求。
