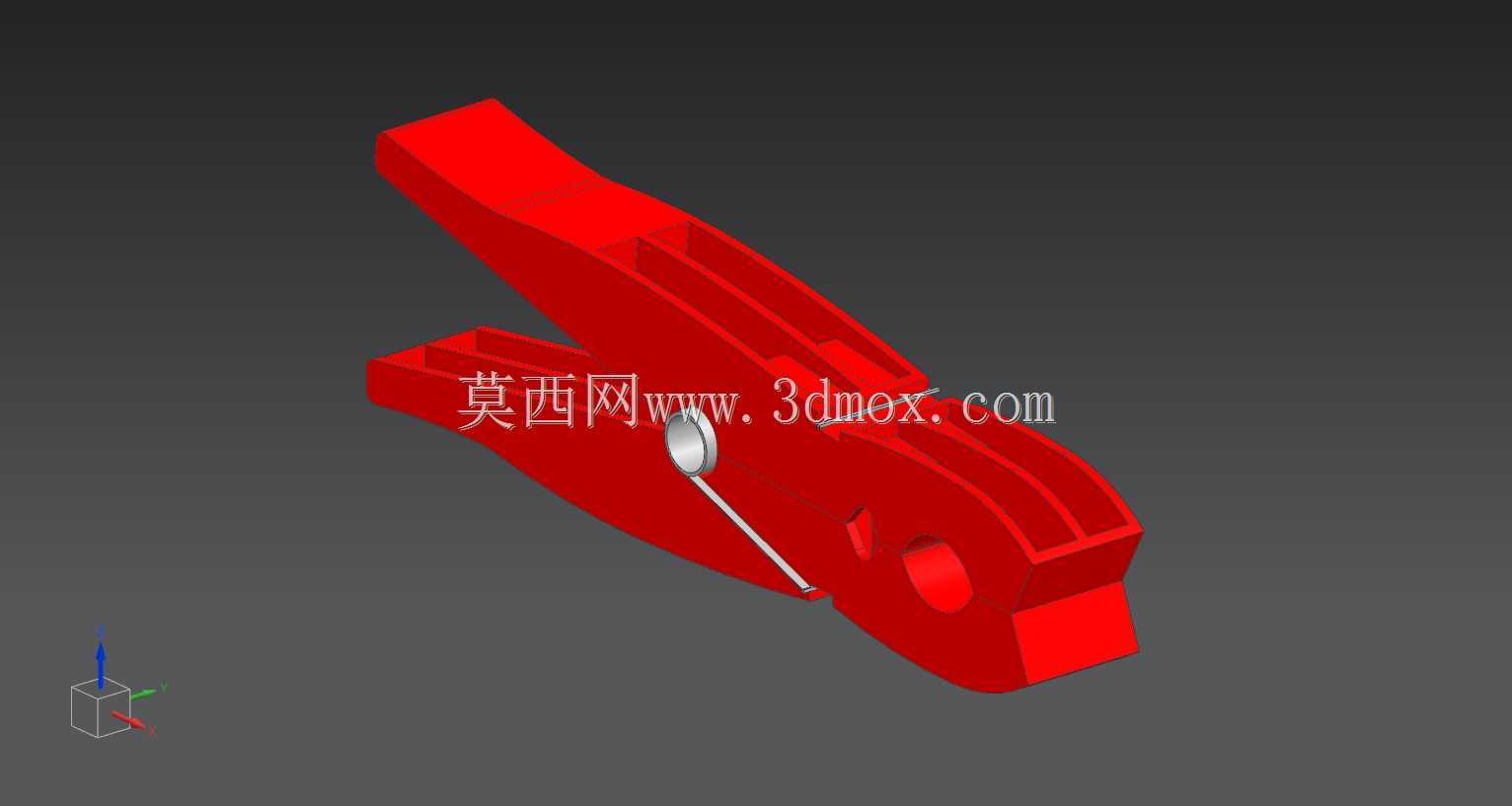

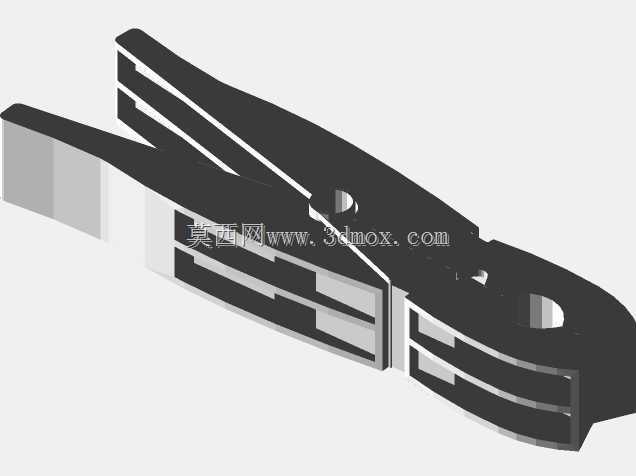

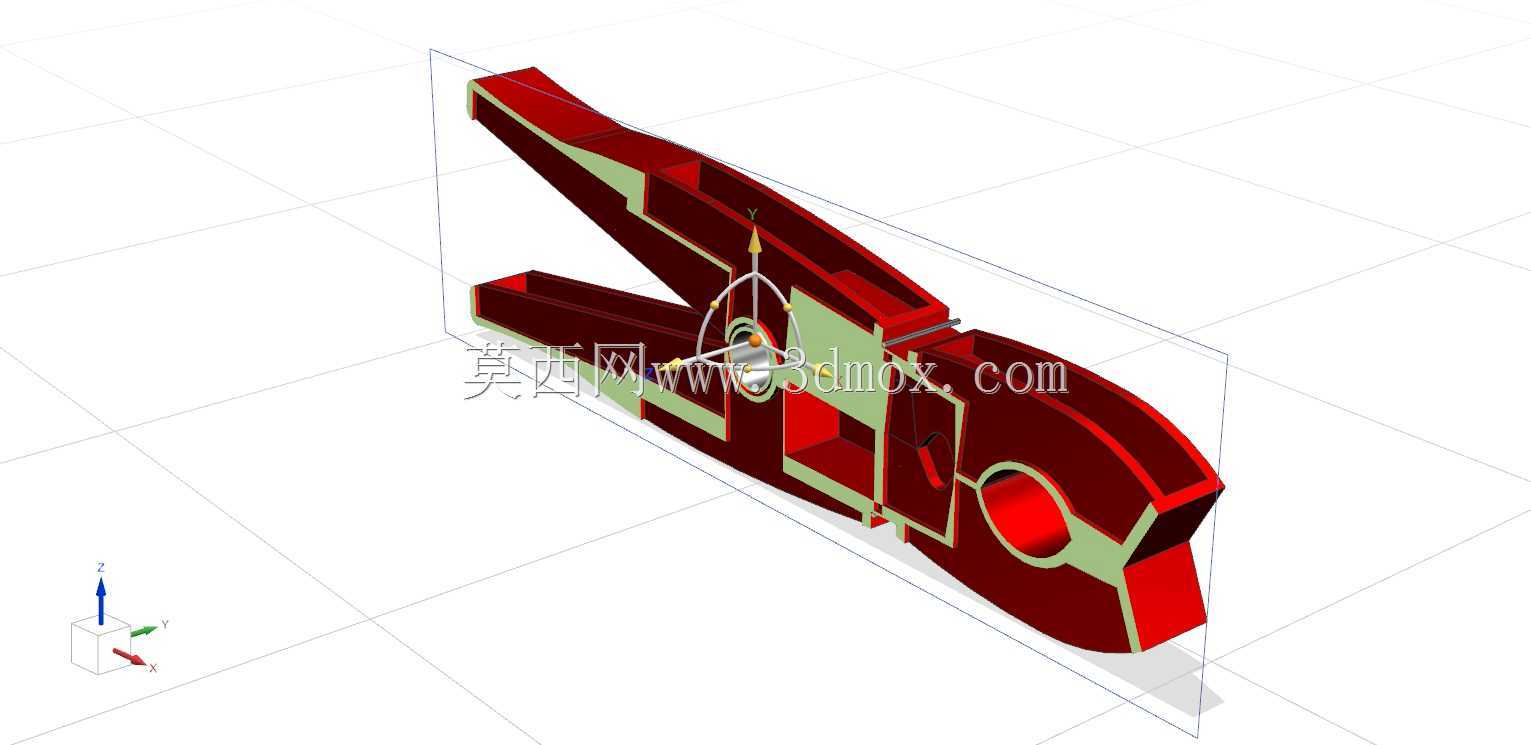

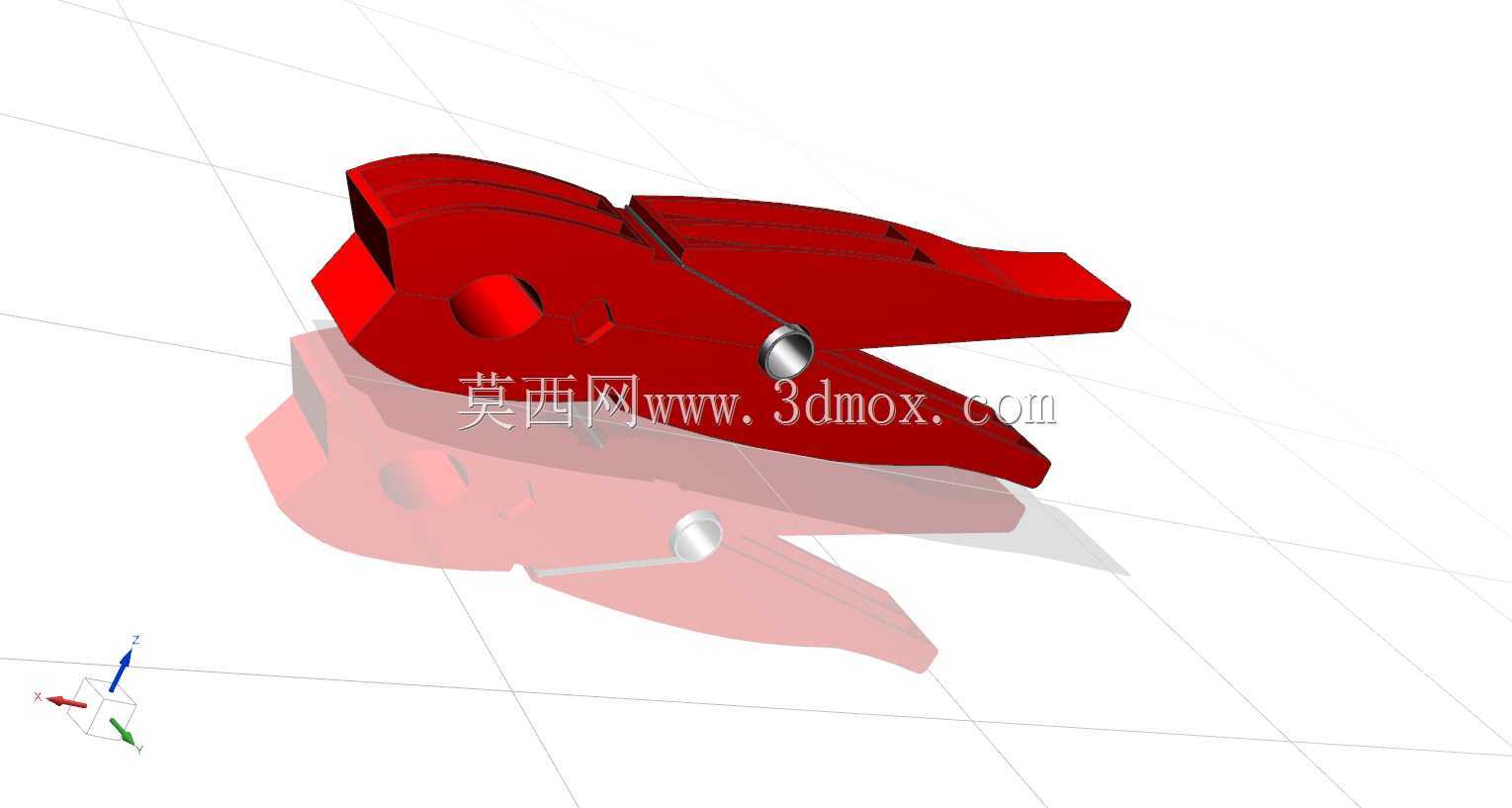

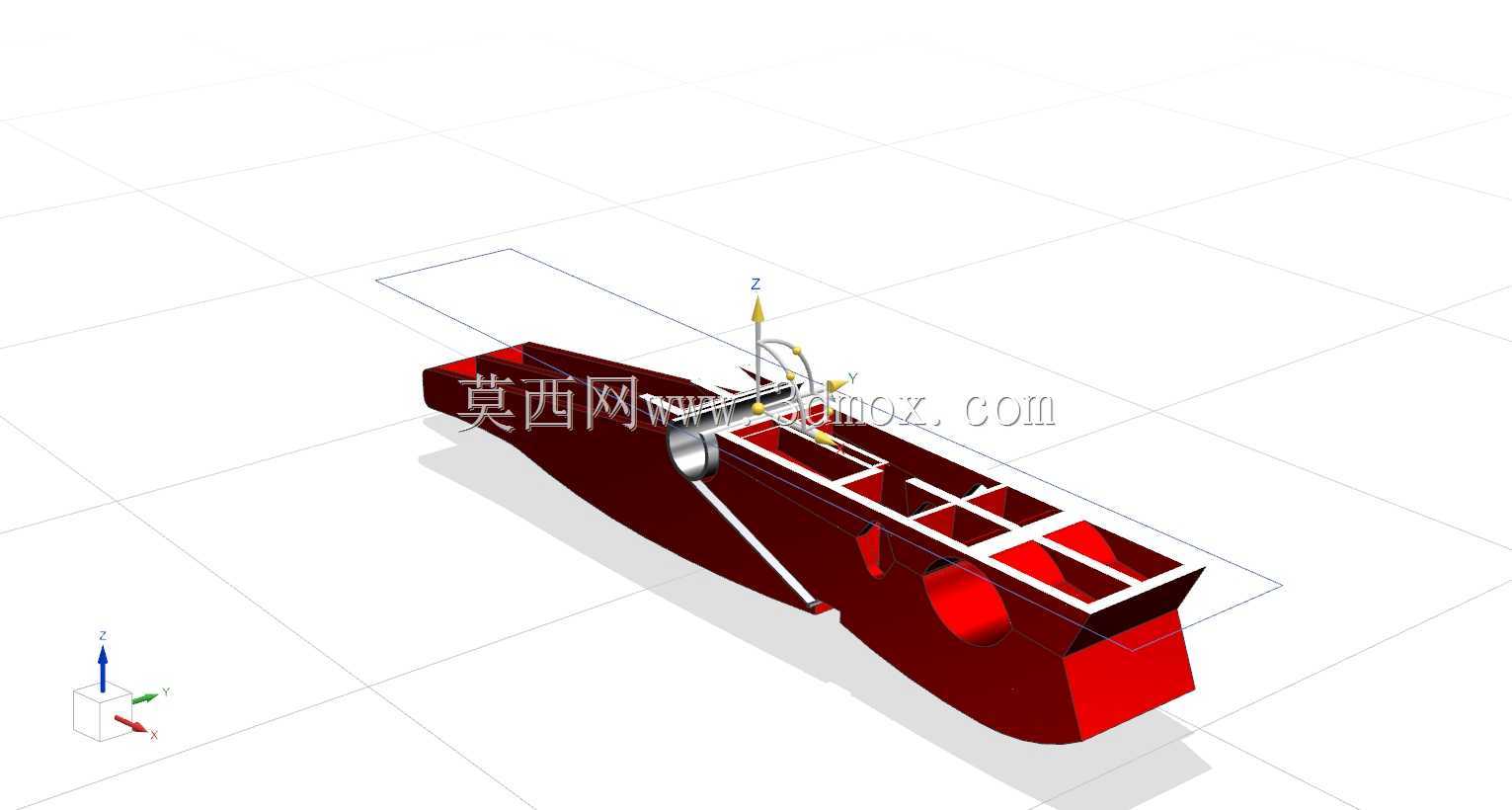

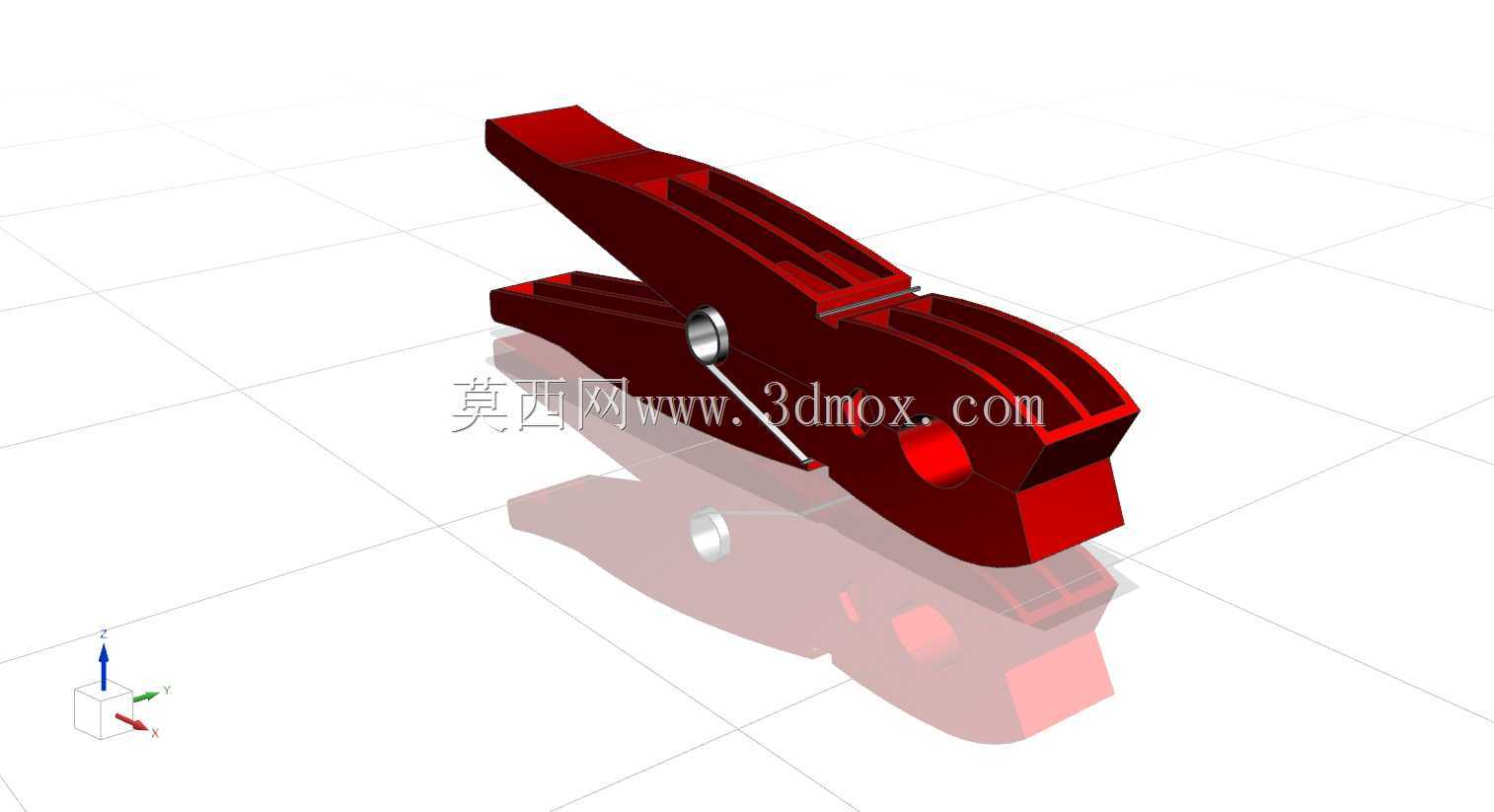

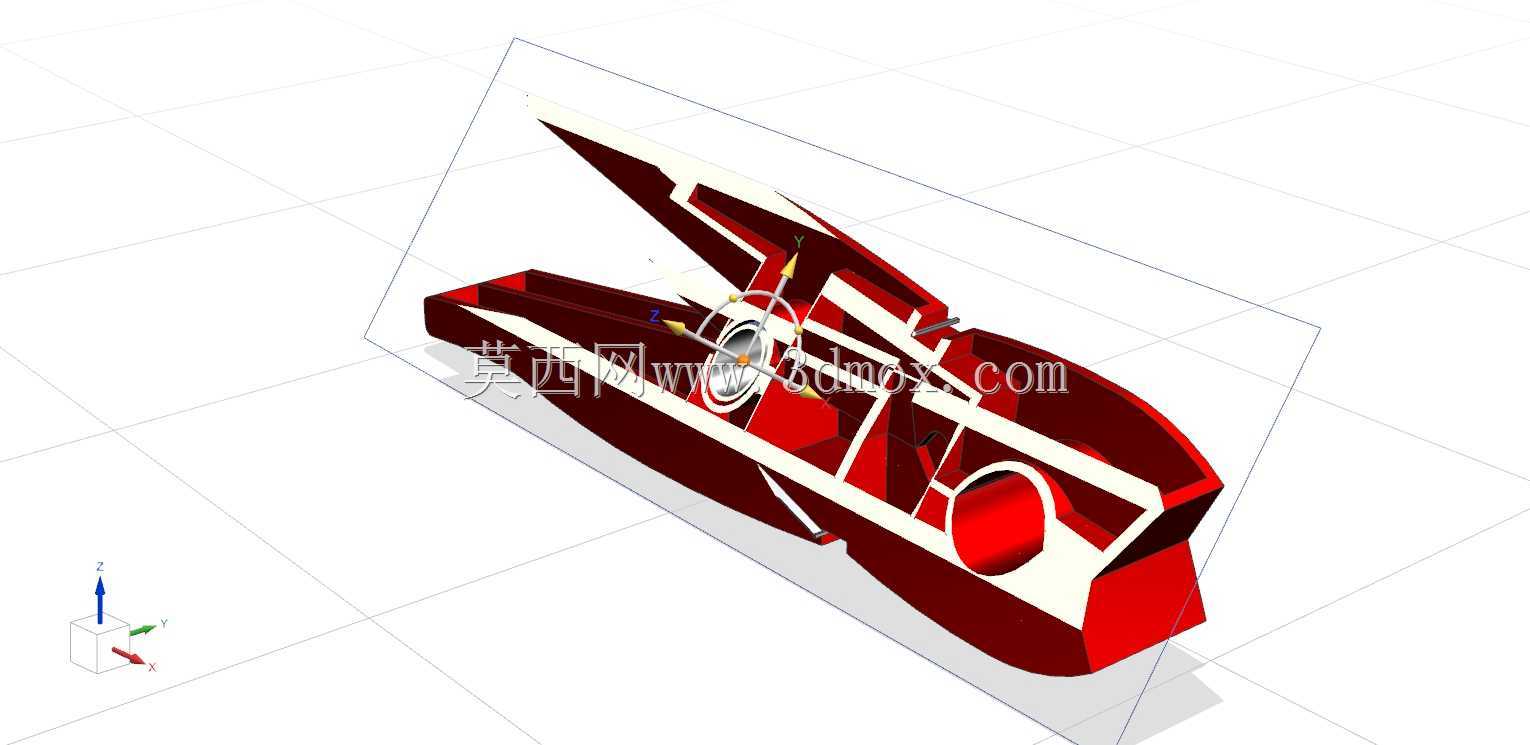

弹簧式塑料衣夹结构三维设计

　　日常生产与生活场景里，这类弹簧夹持结构的应用覆盖范围极广，小到衣物晾晒时的织物固定，大到生产工位上的轻薄工件临时定位，都能看到同结构原理的夹持件身影。这款衣夹的整体结构采用分体式夹体配合扭转弹簧的经典方案，两个夹臂通过中部的铰接柱实现开合动作，铰接位置的轴孔配合间隙控制在0.1mm到0.15mm区间，既保证开合过程无卡滞，也不会因间隙过大出现夹体错位的问题。夹体的夹持端做了内凹的防滑齿结构，齿高0.8mm，齿间距1.2mm，接触织物或者轻薄工件时，能通过增大接触摩擦力避免被夹持物滑落，尾端的按压位置做了圆弧过渡处理，按压施力时的接触面积更大，长时间操作也不会出现硌手的问题。从设计逻辑上看，夹体的壁厚做了均匀化处理，

　　整体壁厚维持在2mm左右，铰接位置的局部壁厚加厚到2.8mm，用来抵消开合过程中铰接位置的应力集中，避免反复开合后出现轴孔开裂的问题。扭转弹簧的线径选用0.6mm的弹簧钢丝，弹簧的两个支脚分别卡在两个夹臂的定位槽内，开合角度最大可以达到30度，对应的夹持开口距离为18mm，能够满足常规厚度织物、薄板材、纸质文件的夹持需求。夹体的整体外形长度为72mm，最大宽度为18mm，闭合状态下的整体厚度为15mm，安装或者收纳时占用的空间极小，不管是配套晾晒架做预装配件，还是作为工位辅助夹具单独存放，都不会占用过多仓储或操作空间。夹体的边缘全部做了R0.5mm的圆角处理，没有尖锐的棱角，日常使用过程中不会勾刮织物纤维，也不会划伤操作人员的手部。

　　在结构验证阶段，这类夹持件需要通过1000次以上的开合疲劳测试，弹簧的扭力衰减要控制在10%以内，夹体的铰接位置不能出现发白、开裂的形变问题，夹持状态下的夹持力维持在5N到8N区间，既能保证夹持稳固，也不会因为夹持力过大在织物表面留下难以消除的夹痕。针对不同的使用场景，还可以通过调整弹簧线径、夹体夹持端的纹路形式，适配不同厚度、不同材质的被夹持物，比如用来夹持较厚的工业毛毡时，可以换用0.7mm线径的弹簧提升夹持力，用来夹持感光胶片等易刮伤工件时，可以在夹持端包覆软质胶层避免接触面划伤。
