适配斯巴鲁机型的参数化机油滤清器扳手

　　在汽车维保作业场景里，机油滤清器的拆装一直是常规保养环节里容易出现操作失误的工位，尤其是帽式机滤扳手如果和滤清器端盖的多边形卡位匹配度不足，很容易在施加扭矩时出现滑牙、刮伤滤清器外壳甚至拧坏底座密封面的问题，这类问题在水平对置发动机布局的斯巴鲁车型上更为突出——这类机型的机滤安装位置周边空间局促，普通可调式三爪扳手很难垂直对位，操作时容易偏载，而这款参数化设计的帽式机滤扳手，就是针对直径66mm规格的斯巴鲁机滤开发的专用拆装工具。

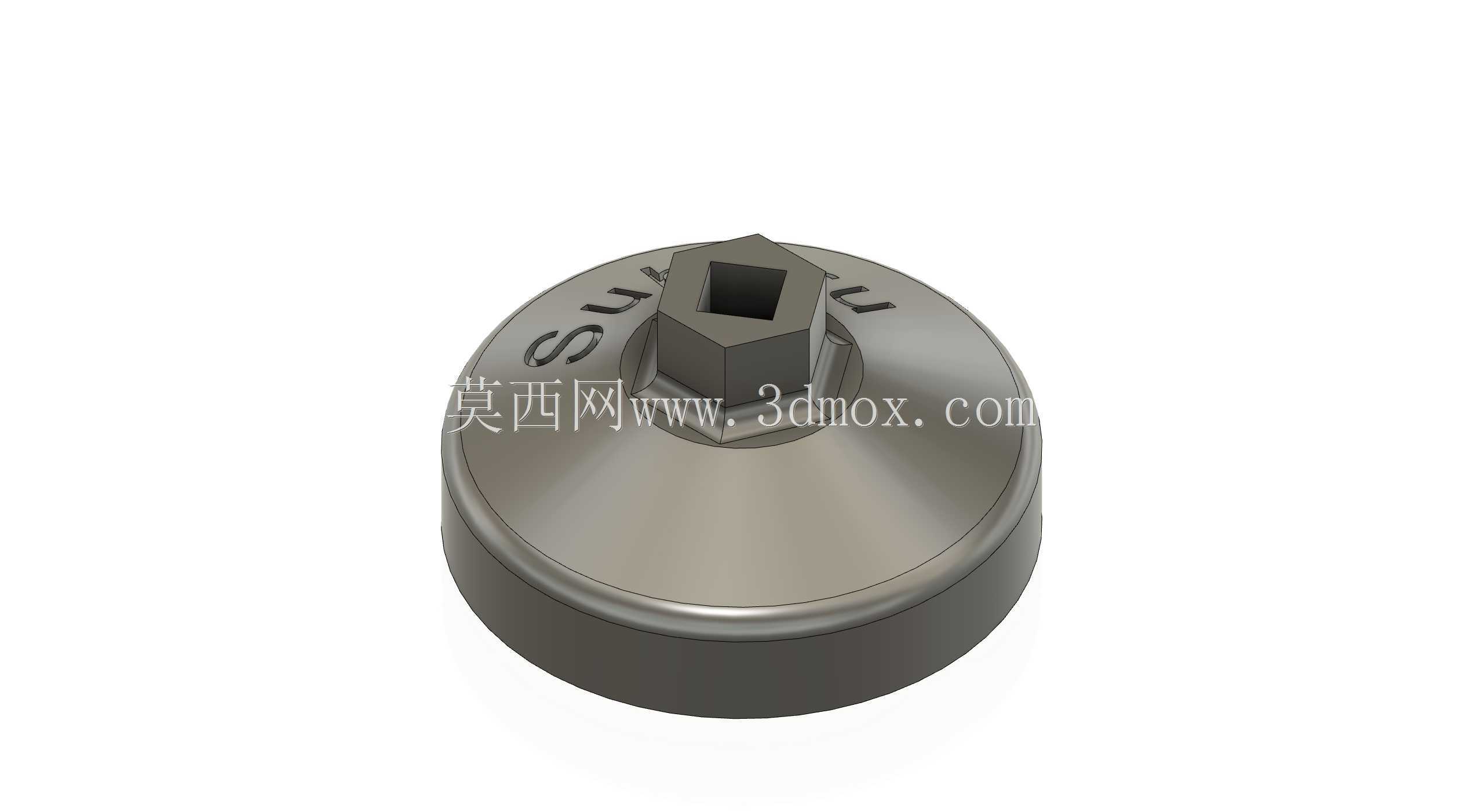

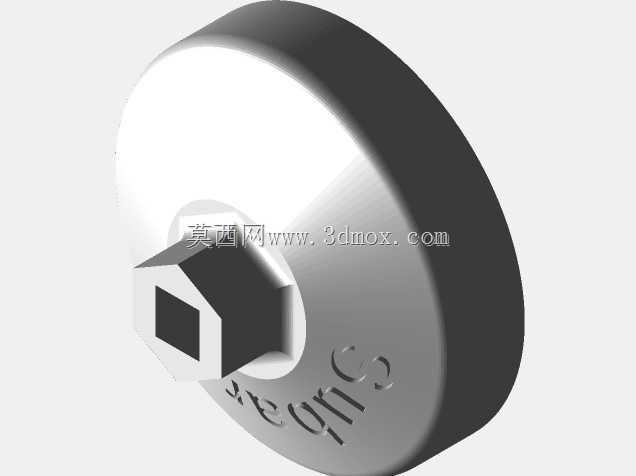

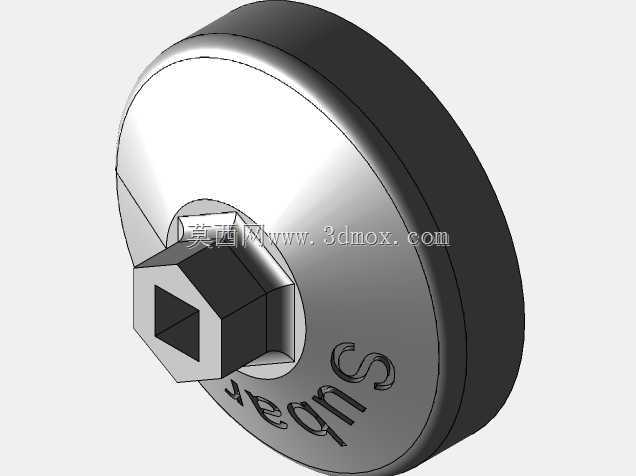

　　从实际使用的功能逻辑来看，这款扳手采用帽式全包覆结构，作业时可以完全套住机滤顶端的多边形卡位，和普通的卡扣式、三爪式扳手相比，受力面从点接触、线接触变成了整面贴合，施加扭矩时应力会均匀分布在机滤端盖的整个多边形棱边上，不会因为局部应力过大压坏机滤的金属外壳，也能避免打滑导致的棱边磨损。扳手顶端设计了标准的四方驱动接口，可以适配常规的1/2英寸棘轮扳手、扭力扳手或者加长接杆，不管是机滤安装位置在发动机上部还是藏在底盘侧方的护板间隙里，都能通过搭配不同长度的接杆完成操作，不需要额外拆卸周边的进气管路、冷却管线来拓展操作空间，能有效缩短单台车的保养作业时长。

　　在设计思路上，这款扳手采用了参数化的建模逻辑，核心的卡位尺寸没有做成固定值，而是把多边形的半径、对边直径、接触面深度都设置成了可调整的用户参数，后续如果需要适配其他直径规格的机滤，只需要在建模环境里修改对应的参数值，就能快速生成对应尺寸的扳手模型，不需要从头开始绘制草图、重建特征，能大幅缩短同系列不同规格工具的开发周期。模型里预留了文本标识的可编辑位置，可以根据需要在扳手顶面压制对应的规格标识、适配机型标注，不需要额外做特征切除或者凸台添加，只需要在对应草图里编辑或者抑制文本特征就能完成标识的调整，不管是做小批量的定制工具还是批量生产的通用规格，都能快速调整模型状态。

　　从外形尺寸和安装边界来看，这款扳手的帽体深度刚好覆盖机滤顶端的多边形卡位段，不会过度深入碰到机滤的罐体褶皱部分，避免拆装过程中刮伤罐体导致的机油渗漏；帽体的外壁做了轻微的拔模斜度，套入机滤的时候可以快速对位，不需要反复调整角度就能完全卡到位；顶端的四方驱动接口和帽体主体做了同轴度约束，和棘轮扳手连接之后，整个工具的回转中心和机滤的中心完全重合，施加扭矩的时候不会出现偏摆，哪怕是按照维保手册要求的标准扭矩拧紧，也不会因为偏心载荷导致机滤密封圈受力不均出现渗油问题。针对维保作业里常见的油污附着问题，模型的所有棱边都做了圆角过渡，没有尖锐的直角边，哪怕手上沾有机油操作，也不会被边角划伤，同时光滑的圆弧表面也更容易擦拭清洁，残留的机油污渍不会积存在直角缝隙里。

　　实际作业验证中，这款扳手适配直径66mm的斯巴鲁机滤时，卡位间隙控制在合理的公差范围内，既不会因为间隙过小套入困难，也不会因为间隙过大出现松旷打滑，配合扭力扳手使用时，可以精准达到厂家要求的拧紧力矩，避免人工凭手感操作出现的拧得过紧导致下次保养拆不下来、或者拧得过松导致机油渗漏的问题。整套模型包含了14套不同的参数配置，可以覆盖同系列不同年款、不同排量斯巴鲁车型的机滤规格，不需要单独为每个机型开发单独的扳手模型，不管是汽修门店配置专用工具，还是工具厂商做系列化产品开发，都能直接基于这套参数化模型调整出需要的规格，减少重复建模的工作量。
