蒂芙尼蓝盘鹦鹉螺腕表结构三维数模

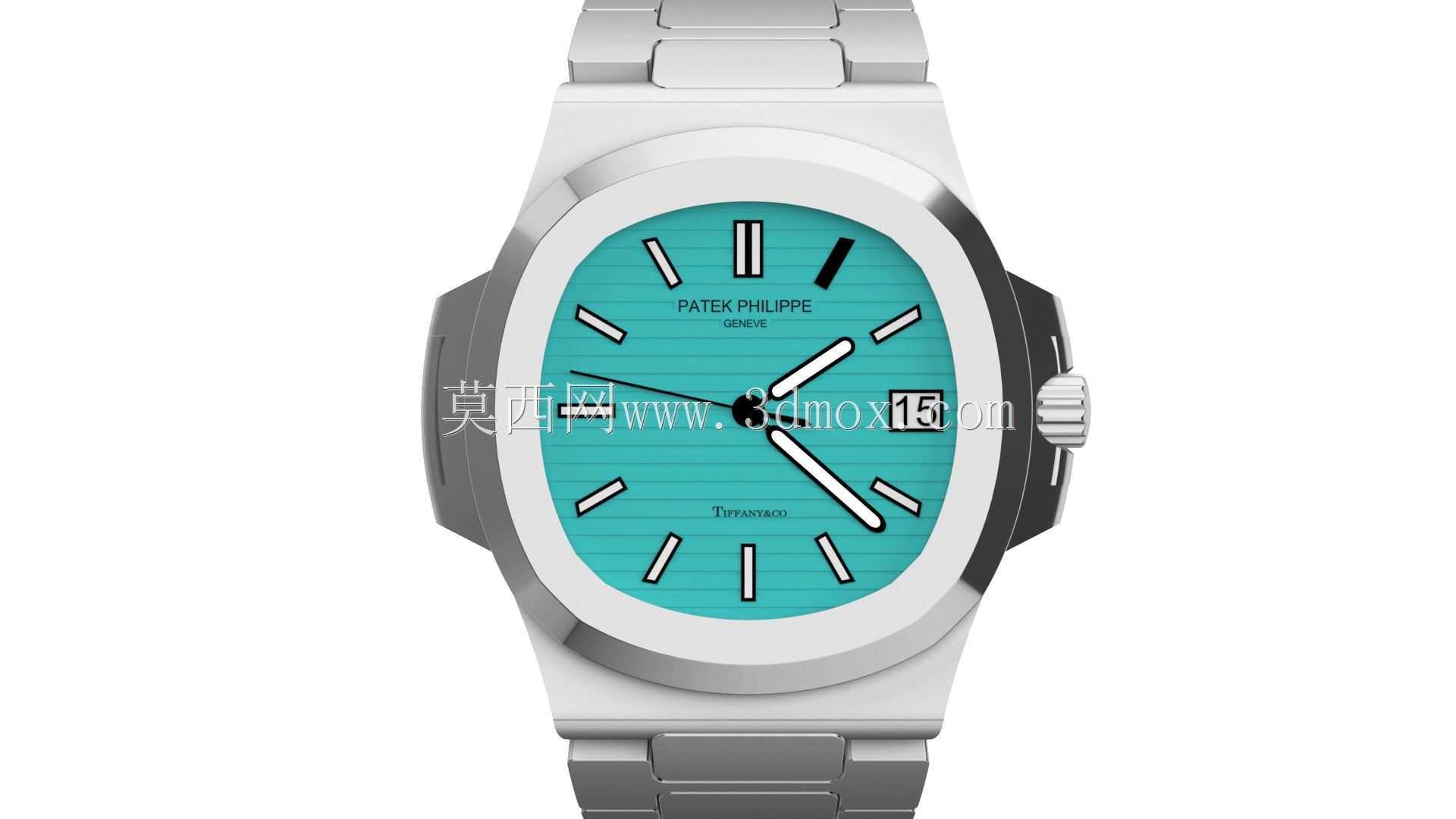

　　这款腕表的三维结构建模，核心围绕高端运动奢华腕表的实际装配与外观验证场景展开，日常可用于腕表外观方案迭代、装配干涉校验、定制化改装参考、展示渲染素材搭建等实际工程场景，覆盖腕表结构设计、外观创意落地、周边配件开发等多个从业者的实际工作环节。从实际功能特性来看，该款为带日期显示功能的自动上链腕表，表盘3点位设置日期显示窗口，表盘采用标志性水平横纹浮雕设计，时标为条形立体刻度，搭配棒状时分指针与细长秒针，表壳为一体式枕型流线结构，表圈为窄边抛光设计，表壳侧面做了拉丝与抛光结合的复合表面处理，表冠位于3点位外侧，带防滑纹理设计，表带为一体式精钢链带，链节做了符合人体工学的弧度处理，贴合佩戴时的手腕曲面。

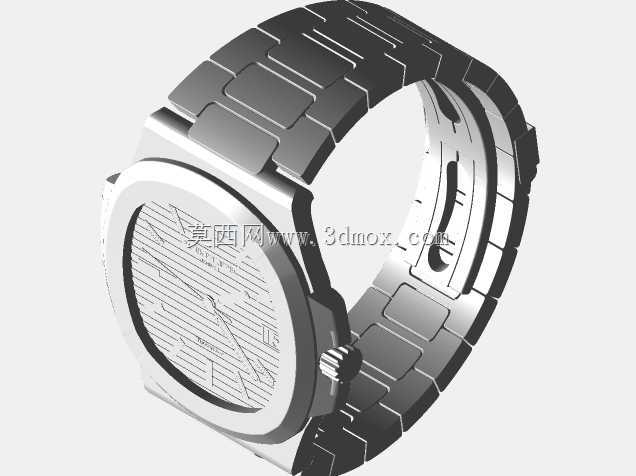

　　建模过程中首先梳理了腕表的层级装配关系，从最内侧的机芯容纳腔开始，向外依次排布表盘固定位、表圈压合结构、表壳密封槽、表冠连接位、表带铰接结构，每一处配合面都预留了实际生产中的公差余量，比如表圈与表壳的压合位置预留了0.02mm的过盈配合量，表冠与表壳的柄轴位置预留了0.01mm的转动间隙，避免实际装配中出现卡滞或者密封失效的问题。外形尺寸方面，整体表壳横向宽度控制在40mm区间，表耳处的纵向长度为46mm，表壳厚度控制在8.3mm，符合该款腕表的经典佩戴尺寸边界，表带的链节宽度从表耳处的13mm向表扣位置逐步收窄到10mm，每一节链带之间的铰接轴都做了独立建模，铰接转动角度预留了±15度的活动范围，保证佩戴弯折时的贴合度。

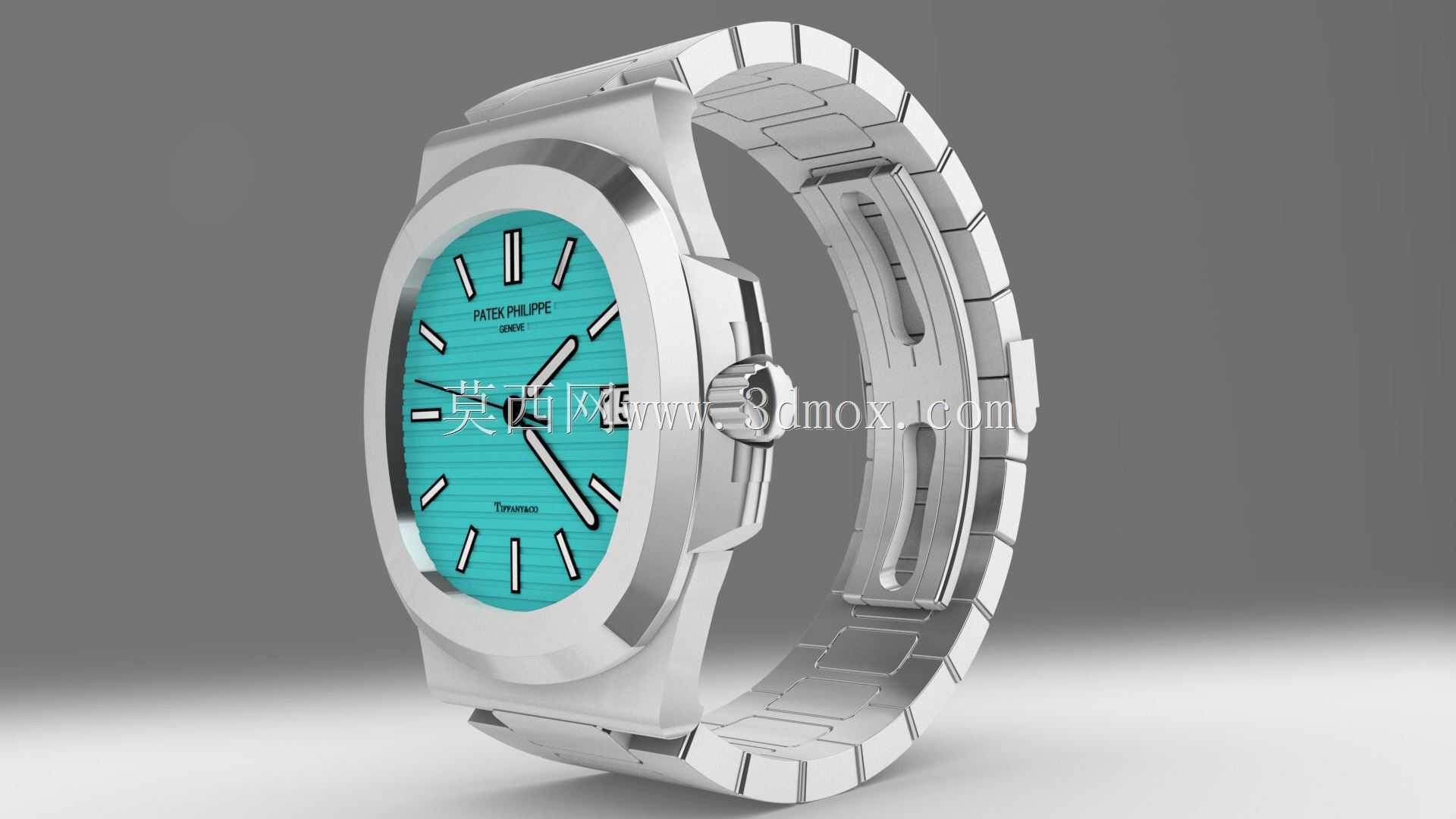

　　建模时特意还原了表盘的蒂芙尼蓝配色的曲面质感，表盘上的品牌标识、刻度纹理都做了浮雕式的结构处理，而非简单的贴图映射，方便后续做不同表面处理效果的渲染验证，比如表盘的磨砂质感、刻度的抛光金属质感、表壳的拉丝与抛光分区效果，都可以直接在数模基础上赋予材质完成渲染，不需要额外调整结构。表镜采用弧面蓝宝石玻璃的结构建模，边缘做了倒角处理，与表圈的贴合位置做了下沉式的台阶结构，保证表镜安装后与表圈表面齐平，没有突出的棱角，既符合外观的流畅性要求，也能避免日常使用中表镜边缘被磕碰损坏。后盖采用密底设计，建模时预留了后盖与表壳的螺纹配合结构，以及防水胶圈的安装槽位，胶圈槽的截面尺寸按照1.2mm线径的防水胶圈设计，压缩量控制在25%，

　　满足日常120米防水的结构要求。表冠的防滑齿做了等距分布的建模，齿形为梯形，深度0.3mm，既保证手动上链时的摩擦力足够，也不会因为齿形过于尖锐影响佩戴触感。表带的每一节链节都做了侧面的倒角处理，边缘没有直角锐边，链节之间的间隙控制在0.15mm，既保证转动灵活，也不会因为间隙过大夹到佩戴者的皮肤。在结构校验层面，建模完成后做了全装配的干涉检查，确认表冠转动时不会与表壳发生剐蹭，表带弯折时相邻链节不会发生碰撞，表盘安装后与表针的转动间隙预留了0.2mm，避免表针转动时蹭到表盘或者表镜。对于做腕表改装的从业者来说，这个数模可以直接用来验证定制表盘、定制表圈、定制表带的适配性，不需要反复拆解实体腕表测量尺寸，大幅降低改装的试错成本；对于做腕表渲染展示的从业者来说，数模的结构分件完整，各部件的材质分区清晰，可以直接调整不同部件的表面工艺效果，快速输出不同配色、不同材质搭配的方案效果图；对于刚接触精密小件建模的结构工程师来说，这款腕表的建模过程可以很好地练习小尺寸精密零件的公差配合、曲面过渡、多零件层级装配的建模逻辑，理解消费类精密产品在外观与功能之间的平衡设计思路。
