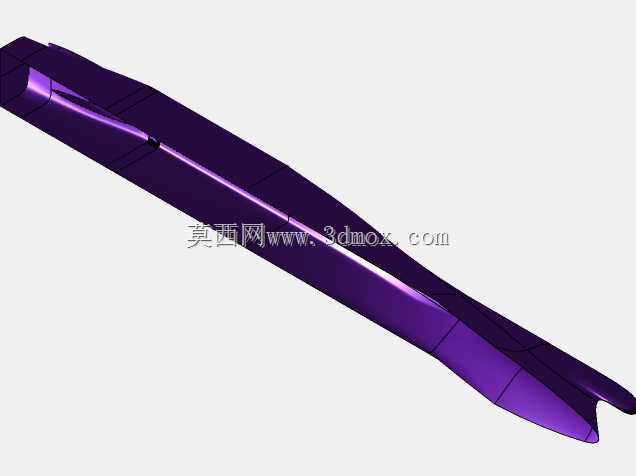

双尾鳍船体曲面结构三维设计

　　在船舶工程的线型设计环节，双尾鳍船体结构的应用场景主要集中在中低速内河运输船舶、沿海作业船舶以及部分特种作业船型上，这类船体结构的核心作用是在船舶航行过程中优化尾部流场分布，降低螺旋桨工作区域的水流紊乱程度，提升推进效率，同时改善船舶的航向稳定性，减少尾部振动带来的结构疲劳问题。从实际使用需求来看，常规单尾船体在吃水受限、船宽较大的工况下，尾部流场容易出现分离现象，螺旋桨的进流均匀性差，不仅会降低推进效率增加燃油消耗，还会导致桨叶激振力增大，长期运行会对尾部轴系、舵系结构造成额外的交变载荷，缩短设备维护周期。双尾鳍结构通过在船体尾部设置两个对称的鳍状突出结构，将尾部流场进行合理分割，让螺旋桨能够处于更均匀的进流区域，同时两个尾鳍之间形成的通道可以对水流起到导流作用，减少伴流的不均匀度，这对于吃水较浅、方形系数偏大的内河船舶来说，能够在不增加船长的前提下有效提升载货量，同时保证航行的经济性。

　　从设计思路层面来看，这个双尾鳍船体的曲面建模首先要匹配船体的主尺度参数，需要结合设计吃水线、方形系数、棱形系数等总体性能参数来确定尾鳍的起始位置、外张角度以及鳍体的剖面线型。尾鳍的纵向起始位置不能过于靠前，否则会增加船体的摩擦阻力，也不能过于靠后，否则起不到有效的导流作用，通常需要结合船模试验的流场数据来确定起始站号，在建模过程中要保证尾鳍曲面与主船体曲面的G2连续，避免出现曲面折角导致的应力集中问题，同时也要保证曲面的光顺性，减少航行过程中的粘压阻力。尾鳍的横向宽度需要匹配螺旋桨的直径，保证螺旋桨与尾鳍之间留有足够的安装间隙，避免螺旋桨运转时与鳍体发生干涉，同时还要考虑舵系的安装空间，舵杆的穿舱位置要避开尾鳍的内部强结构区域，减少结构开孔对尾鳍强度的削弱。

　　从外形尺寸与安装边界来看，双尾鳍的型线设计需要和螺旋桨的安装位置精准匹配，螺旋桨的轴线高度要和尾鳍的中心高度对齐，保证进流方向与桨轴轴线的夹角控制在合理范围内，通常这个角度不能超过3度，否则会导致螺旋桨的侧斜角受力不均，增加桨叶的交变应力。尾鳍的下端不能超出船体的基线，否则会增加船舶的搁浅风险，尤其是在内河航道水深变化较大的区域，尾鳍突出基线会导致船舶通过浅滩时发生碰撞损坏。尾鳍的内部结构需要设置横向强肋骨与纵向纵桁，保证鳍体的结构强度能够承受水流的冲击载荷，尤其是在船舶转弯或者倒航工况下，尾鳍承受的侧向载荷会大幅增加，建模过程中需要预留出内部结构的安装空间，外板的厚度要根据船长和航区要求进行匹配，避免出现结构强度不足的问题。

　　在实际建模过程中，这类船体曲面的构建通常先通过型值点生成各站的横剖面线，再通过曲面放样生成主船体的基础曲面，之后在尾部区域通过曲面裁剪、桥接的方式生成双尾鳍的曲面结构，过程中需要不断检查曲面的曲率变化，避免出现局部曲率突变的区域，这些区域在实际航行中会产生局部涡流，增加阻力。同时还要考虑船体建造的工艺性，尾鳍的曲面曲率不能过大，否则会导致外板加工难度增加，提高建造成本，曲面的分块也要匹配船厂的加工能力，保证外板能够通过常规的冷弯工艺加工成型，不需要额外的特殊工装。另外，尾鳍与主船体的连接区域要做圆弧过渡处理，减少应力集中，避免在长期航行过程中出现连接区域的疲劳裂纹，这个过渡区域的曲率半径需要根据板厚来确定，通常不小于3倍的外板厚度，保证结构力的传递平顺。

　　从流体性能的角度来看，双尾鳍结构的两个鳍体相当于两个导流尾柱，能够将原本紊乱的尾部水流整理成平顺的轴向流，提升螺旋桨的推进效率，根据相关船型的试验数据，合理设计的双尾鳍结构能够让螺旋桨的推进效率提升8%到12%，对于常年运营的运输船舶来说，这个效率提升能够大幅降低燃油成本，同时减少碳排放。另外，双尾鳍结构还能够提升船舶的航向稳定性，两个对称的尾鳍在船舶发生偏航时会产生恢复力矩，减少舵角的修正频率，降低舵机的工作负荷，在风浪较大的海况下，这种结构还能够减少尾部的横摇幅度，提升船舶的耐波性。在建模过程中还需要考虑尾部附体的安装兼容性，比如阳极块、测深仪探头、计程仪探头的安装位置，这些设备的安装面要平整，不能布置在曲面曲率变化过大的区域，同时要避开尾鳍的流道核心区域，避免对螺旋桨进流造成干扰。
