五缸星形发动机装配结构三维设计

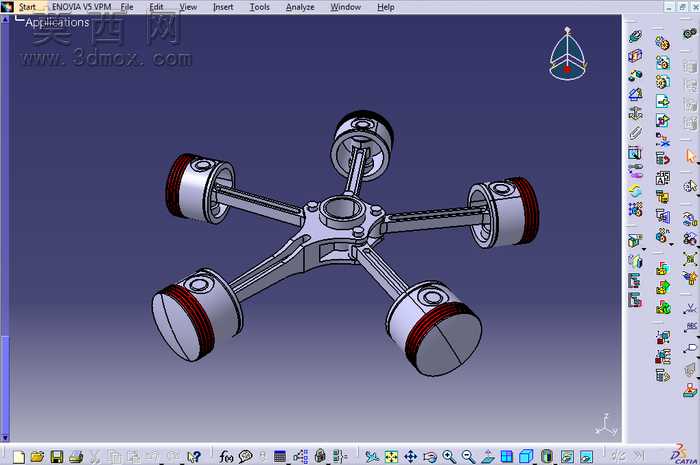

本作品为五缸星形发动机的完整装配三维设计，采用三维建模软件完成全参数化构建，整体围绕中心星形曲柄连杆机构完成布局，五个活塞组件沿中心曲轴呈等角度放射状均匀排布，还原了星形发动机经典的径向动力输出结构特征。建模过程中严格遵循机械装配设计逻辑，先完成中心曲轴支座、星形连接臂的基体建模，对中心安装孔、连杆铰接位、活塞销配合位等关键配合尺寸做了公差预留设计，确保各部件装配时无干涉错位。每个活塞单元均独立完成建模，包含活塞本体、活塞环槽、活塞销座、连杆杆身、连杆轴瓦等细节结构，活塞头部的环带结构做了分层设计，还原了真实内燃机活塞的密封结构特征，连杆部分采用变截面受力结构设计，既保证传动强度也还原了轻量化的结构特点。材质渲染阶段，对活塞本体、中心曲柄结构赋予金属铝合金材质，调整金属粗糙度与反光参数还原机加工金属的哑光质感，对活塞环部分赋予铸铁材质，通过深色金属质感与活塞本体形成视觉区分，对铰接配合面做了轻微的倒角高光处理，凸显机械加工的工艺细节。整体装配采用自底向上的装配设计思路，先完成单个活塞连杆组件的子装配，验证活塞与连杆的铰接转动自由度，再将五个子装配依次与中心星形曲柄完成铰接配合，最后校验整体转动机构的运动干涉情况，确保各活塞沿气缸方向做往复运动时，连杆与中心曲柄的传动路径顺畅无卡顿，完整还原了星形发动机通过曲柄连杆机构将活塞往复运动转化为曲轴旋转运动的核心机械原理，结构布局紧凑合理，各部件的连接关系、配合层级清晰明确，可用于动力机械结构教学、发动机原理演示以及相关机械设计参考使用。
