CA6140机床用多安装位钣金固定支架

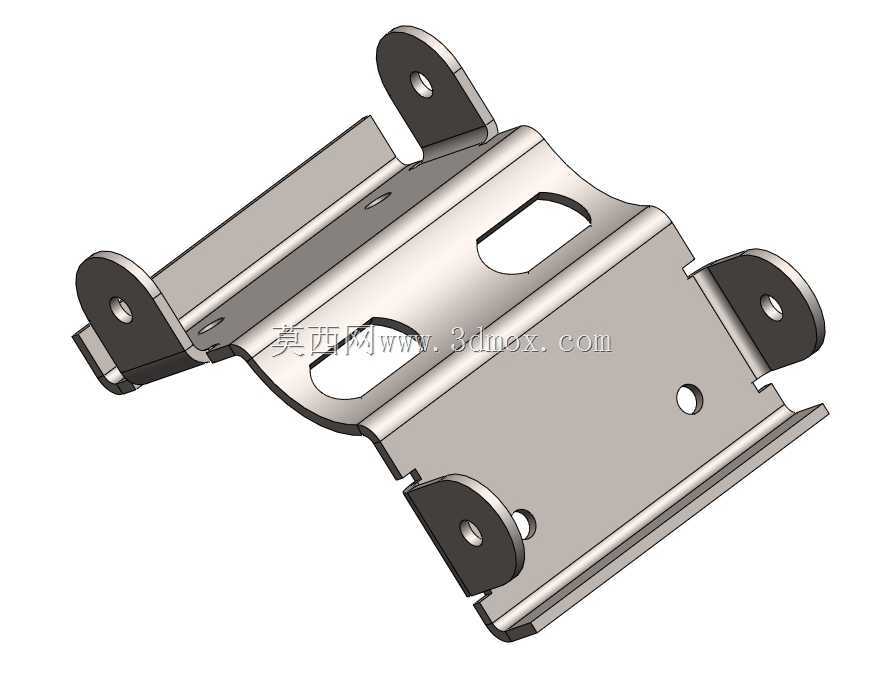

　　这款钣金支架是CA6140普通车床配套的安装固定构件，日常在车床的进给箱侧旁、溜板箱辅助安装位以及主轴箱附属组件固定场景中使用，主要承担小型电气检测模块、润滑管路分路块、外置行程开关支架的承载与定位作用，属于机床装配环节中常用的辅助支撑类钣金件。从结构设计来看，整体采用冷轧钢板一体折弯成型，没有额外的拼接焊缝，所有弯折处都做了R2的圆角过渡，既避免钣金弯折处的应力集中导致开裂，也能消除安装过程中锐边割手的安全隐患。主体承载面设计了两个长圆形调节孔，安装时可以根据配套组件的实际安装位置做±5mm的位置微调，不用在机床床身上重新钻孔攻丝，适配现场装配时的公差累积偏差，降低现场改装的加工工作量。

　　三个带翻边的安装耳座均匀分布在支架的三个侧边，每个耳座上都预制了Φ6.2的螺栓过孔，翻边高度为3mm，相当于在安装孔位做了局部加强，避免螺栓锁紧时钣金件发生变形，保证长期受振动工况下的连接可靠性。支架的侧边做了10mm高度的折边，相当于给整个构件增加了纵向加强筋，整体的抗扭刚度相比平板式支架提升40%以上，即使在车床启停、切削振动的持续工况下，也不会出现支架共振导致的固定件松动问题。设计过程中充分考虑了钣金加工的工艺性，所有的孔位都避开了折弯线，最小孔边距满足板材厚度的1.5倍以上要求，不会出现冲孔时的孔位变形，折弯工序不需要额外的定制模具，普通数控折弯机搭配通用V型槽模具即可完成加工，量产时的工序成本控制在较低水平。安装边界方面，

　　支架整体的最大外轮廓尺寸为120mm×80mm×35mm，安装后距离床身安装面的最大凸起高度为32mm，不会和车床的溜板移动行程发生干涉，三个耳座的安装孔位中心距分别对应CA6140车床床身上原有的预留安装螺孔位置，安装时不需要额外加工，直接用M6内六角螺栓配合防松垫圈即可完成固定，单支架的额定静承载能力可达8kg，完全满足常规小型附属组件的承重需求。在实际使用场景中，这类支架除了原厂机床装配使用外，也常用于老旧机床的改造升级场景，比如给旧车床加装数显标尺的读数头固定座、加装自动润滑系统的分油器固定位、加装安全防护门的行程触发开关安装位，因为孔位具备调节余量，即使不同批次机床的床身铸造存在小范围尺寸偏差，也能顺利完成安装。

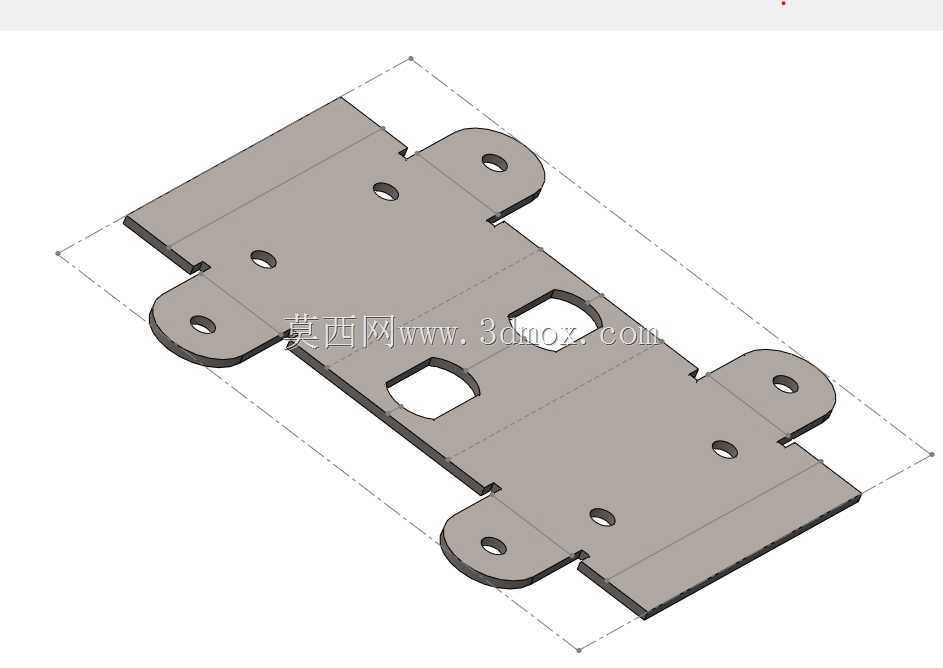

　　支架的表面处理采用常规的喷塑工艺，涂层厚度控制在60-80μm，具备基础的耐切削液、耐机油腐蚀能力，适配车间内的多油多切削液的工作环境，长期使用不会出现涂层脱落、基材锈蚀的问题。从建模逻辑来看，构建这个模型时优先采用钣金模块的基体法兰特征起步，先绘制主体承载面的轮廓，再通过边线法兰特征生成侧边折边与安装耳座的翻边，异形调节孔采用成形工具或者直接拉伸切除生成，所有的折弯扣除值按照1.5mm厚冷轧钢板的常规参数设置，展开后的下料轮廓没有工艺缺口冲突，可以直接导出下料图用于激光切割加工，不需要后续的工艺补正。
