推拉式小型随身物品收纳盒结构设计

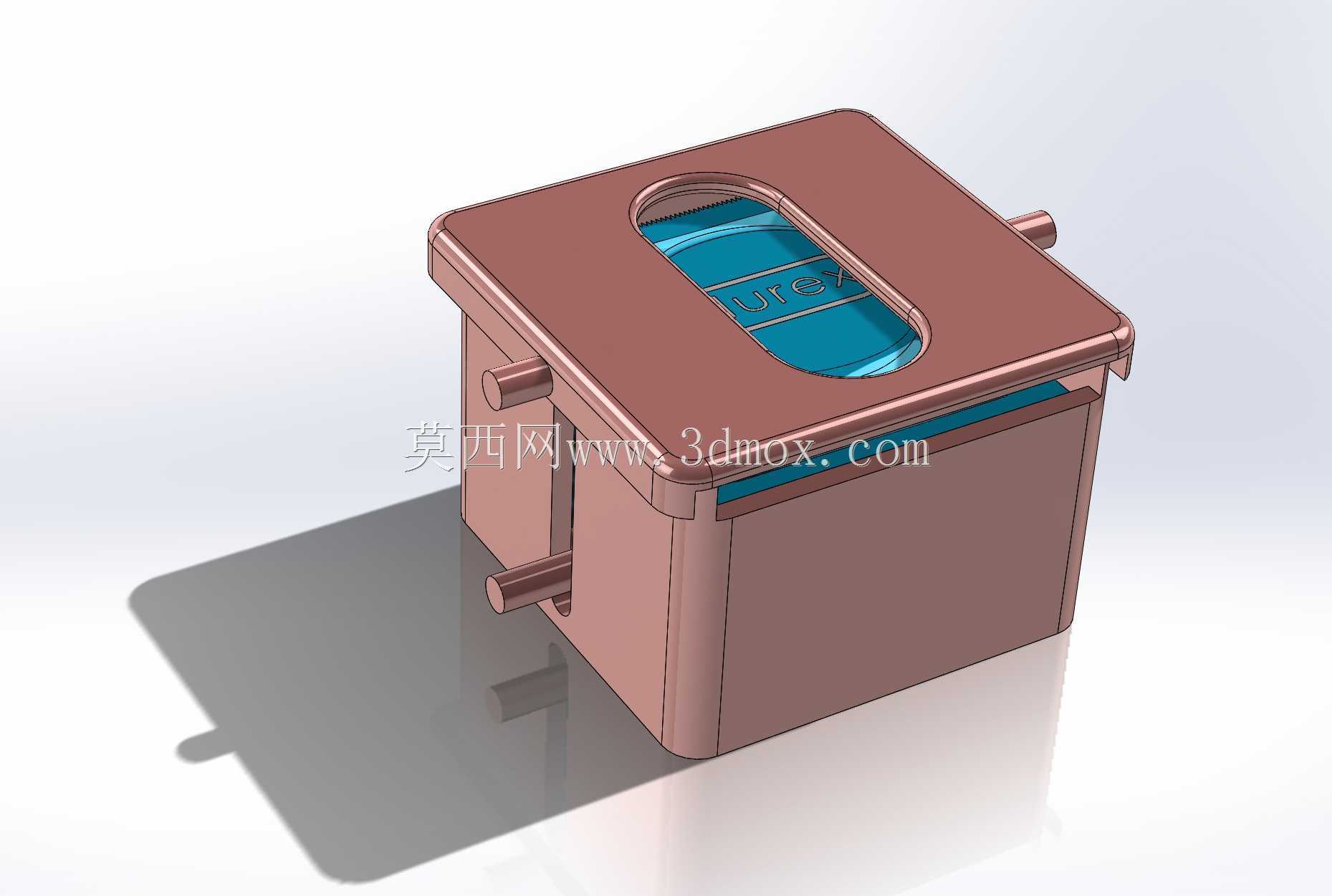

　　这款推拉式小型收纳盒的结构设计，最初的需求场景来自日常随身小物件的收纳痛点，日常携带的小型薄款物品容易在包袋内散落、与其他物品剐蹭磨损，需要一个开合便捷、闭合后具备一定限位能力的小型硬质收纳容器，适配通勤、差旅等多场景下的随身储物需求。从实际使用逻辑出发，盒体采用上下扣合的基座与上盖组合结构，基座为带围边的敞口容腔，围边做了等厚的薄壁设计，在保证结构强度的前提下尽可能压缩整体壁厚，减少不必要的空间占用，容腔内部的净空间尺寸经过适配，刚好可以容纳常规尺寸的薄型片状随身物品，不会因为内部空间过大导致物品在盒内晃动移位，也不会因为尺寸余量不足出现取放卡滞的问题。上盖部分采用半开口的滑盖设计，并非完全覆盖基座顶面，

　　而是预留了长圆形的操作窗口，窗口边缘做了圆弧过渡处理，没有尖锐棱角，既可以通过窗口直接观察内部物品的存放状态，也能在滑盖推开小幅度时就通过窗口完成物品取放，不需要将滑盖完全拆下，避免小零件分离丢失的风险。滑盖的两侧与基座顶面的导向槽配合，导向槽采用内凹的等宽轨道设计，轨道的配合间隙控制在0.1mm左右，既保证滑盖推拉时的顺畅度，不会出现卡涩、晃动的问题，又能在滑盖完全闭合时通过轨道末端的微小凸点实现行程限位，不需要额外加装锁扣结构，依靠塑料件本身的轻微形变弹性就能实现闭合后的位置固定，日常携带时不会因为包袋晃动导致滑盖自行滑开、内部物品掉落。盒体的外侧设置了两组对称的圆柱凸轴，这部分结构的设计考虑了拓展使用场景，

　　既可以作为手持取放时的防滑着力点，也可以配合外置的挂装支架，将收纳盒固定在墙面、桌板侧面或者背包的织带挂点上，拓展固定使用的场景，凸轴的直径与常规的挂装卡扣孔径适配，不需要额外改装就能直接匹配通用的挂装配件。从结构强度的设计细节来看，盒体的所有转角位置都做了R2以上的圆角过渡，避免薄壁结构在转角处出现应力集中，日常摔落或者挤压时不容易在转角位置开裂，上盖与基座的扣合位置做了一圈止口结构，止口的配合面做了0.05mm的过盈设计，扣合后上下部分不会出现错位松脱，同时止口结构也能提升盒体的整体密封性能，阻挡日常使用中的灰尘、少量泼溅的液体进入盒内，保护内部存放的物品。在安装边界的尺寸控制上，整体盒体的外形尺寸控制在掌心可握持的范围内，

　　长宽尺寸不超过80mm，整体高度不超过50mm，放入裤袋、小包内都不会有明显的异物感，滑盖的推拉行程设计为30mm，刚好露出足够的取放操作空间，不会因为行程过长导致滑盖从轨道中脱出，所有外部突出的结构都做了圆弧收边，不会剐蹭包袋内部的织物或者其他随身物品。从建模的结构逻辑来看，整个盒体的所有壁厚都保持均匀一致，没有出现壁厚突变的位置，完全适配注塑加工的工艺要求，后续如果要开模量产，不需要额外做结构调整，拔模角度统一设置为1.5度，所有加强筋的厚度都控制在壁厚的0.6倍，避免注塑成型时出现表面缩痕，影响外观质感。滑盖顶面的长圆形窗口下方设置了一圈内凹的台阶，可以根据使用需求加装透明的视窗片，不需要改动主体结构就能实现封闭窗口的功能，适配不同用户的使用需求，比如存放怕潮的物品时就可以加装透明视窗片，提升密封性能，日常快速取放的场景下就可以保留开放窗口，提升取放效率。
