家用无叶环形空气倍增送风设备结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:716550
  • 家用无叶环形空气倍增送风设备结构
  • 家用无叶环形空气倍增送风设备结构
  • 家用无叶环形空气倍增送风设备结构
  • 家用无叶环形空气倍增送风设备结构

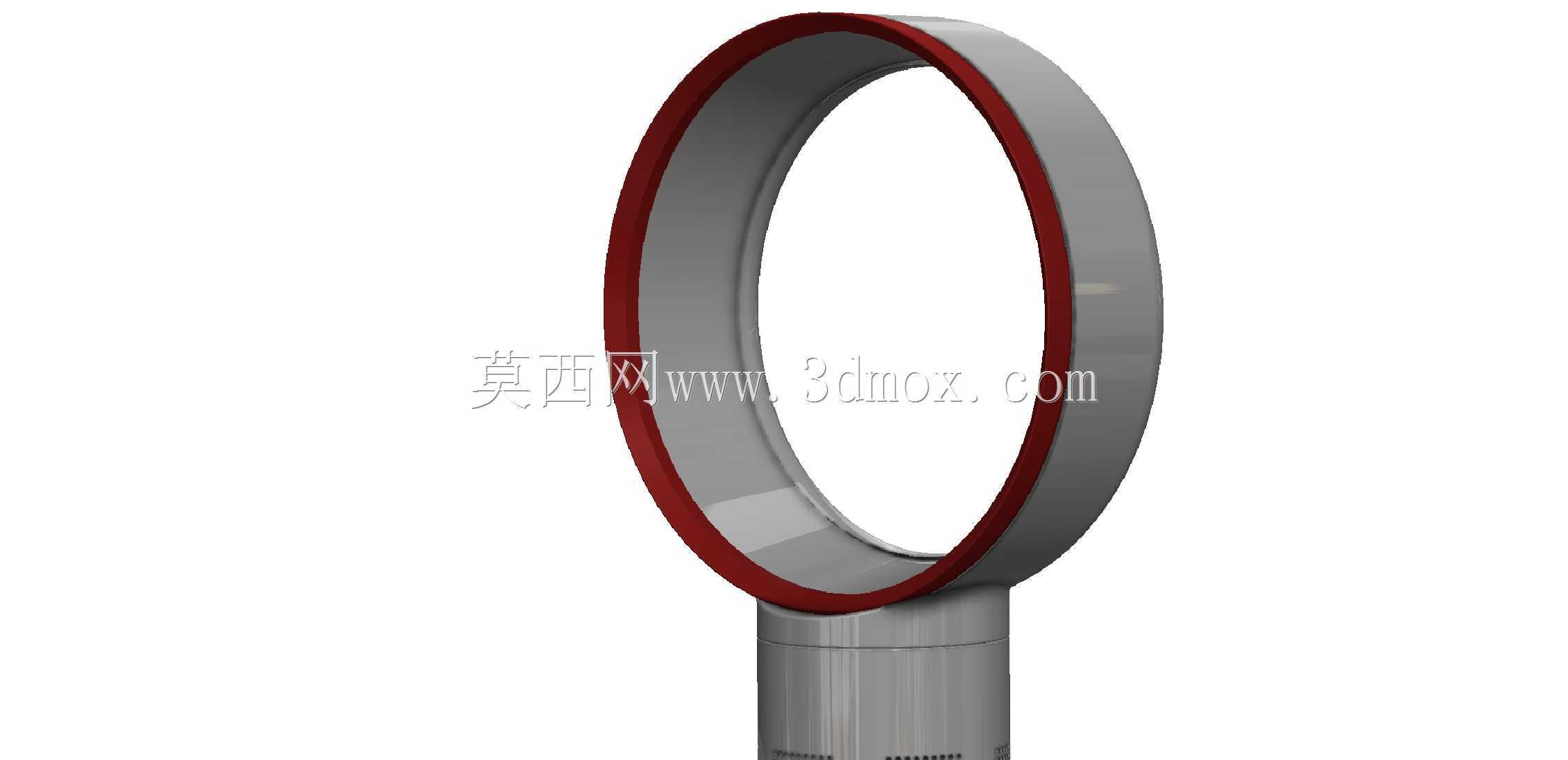

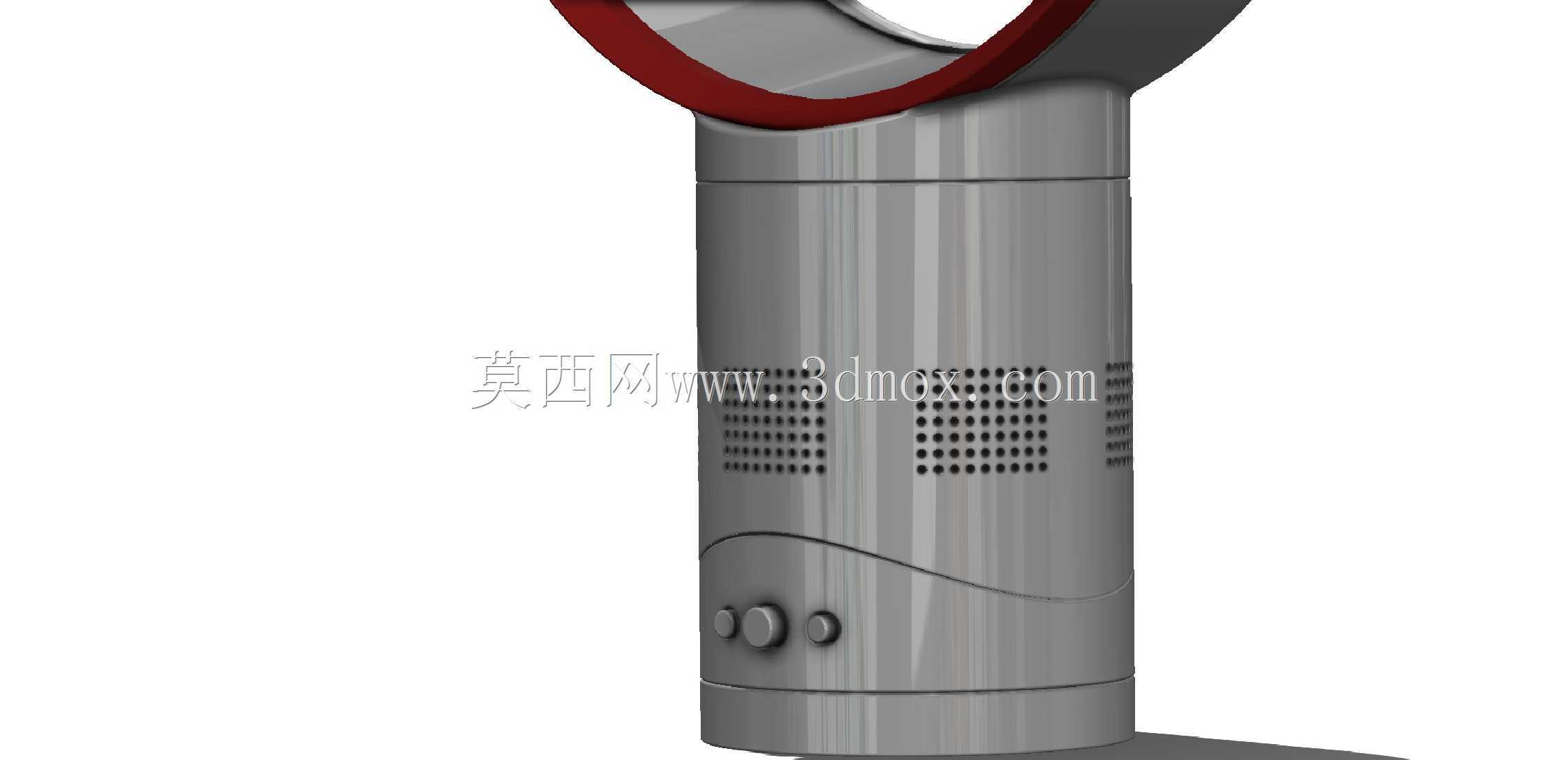

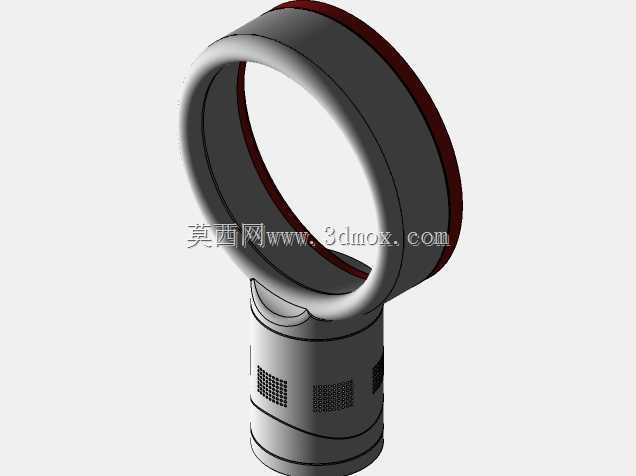

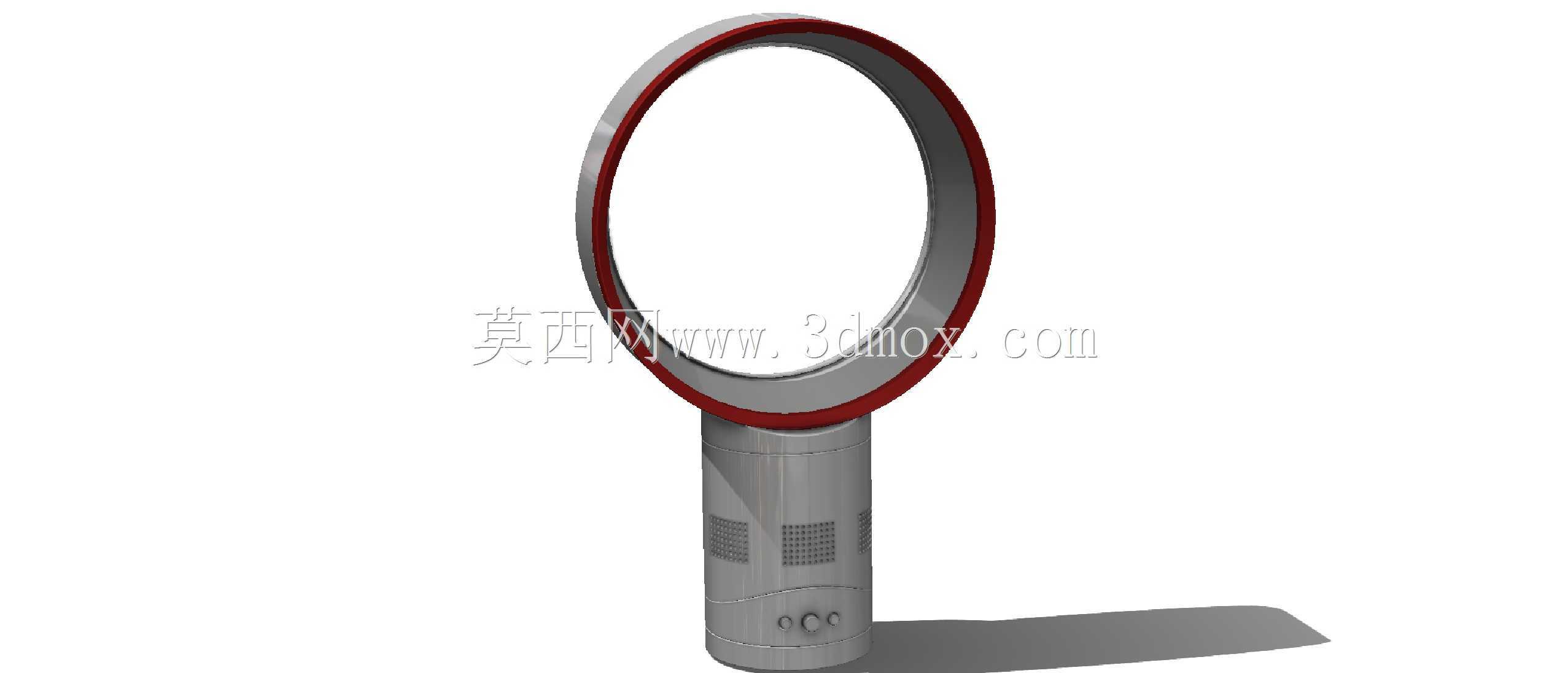

  这款无叶环形送风设备的结构设计,核心围绕气流倍增的流体力学逻辑展开,区别于传统带扇叶的送风装置,其出风面采用闭合环形窄缝结构,基座内置的混流风轮将吸入的环境空气加压后,送入环形风道内部,通过环形内壁的柯恩达曲面引导,让高速气流贴附环面流动,同时卷吸周边10-15倍的静止空气一同送出,最终形成连续柔和的柱状风束,避免了传统扇叶切割气流产生的硬风感与紊流噪音。从实际应用场景来看,这类设备主要适配家庭客厅、卧室、小型办公工位等近距离送风场景,没有外露旋转扇叶的结构特性,也让其更适合有孩童、宠物的家庭使用,无需担心肢体误触旋转部件的安全隐患,日常清洁时仅需擦拭环形外表面与基座进风滤网,无需拆解扇叶清理积灰,维护难度远低于传统风扇。

  设计过程中,环形出风圈的截面曲率是核心调试参数,环体的内壁弧度需要匹配出风缝隙的宽度,通常缝隙控制在1-1.5mm区间,过宽会导致气流初速度不足,卷吸效率下降,出风距离缩短;过窄则会提升风阻,加大基座内风轮的负载,导致运行噪音与功耗上升。环形圈与基座的连接段采用渐变过渡结构,内部风道从基座的圆形截面平滑过渡到环形的狭缝截面,避免风道截面突变产生的气流涡旋,减少不必要的风噪与风压损失。基座部分的设计需要兼顾进风效率与放置稳定性,基座下部周向布置格栅进风口,进风面积需要达到风轮过流面积的1.2倍以上,避免进风负压过大导致的吸气噪音,同时基座底部设置配重块,整体重心落在基座支撑面的几何中心范围内,即使环形出风圈受到侧向推力,

  设备也不会发生倾覆。从安装边界与尺寸适配来看,这类台式送风设备的整体高度通常在1000-1200mm区间,环形出风圈的外径在300-350mm,基座的支撑面直径在200-220mm,放置时需要预留基座周边至少100mm的进风空间,不能紧贴墙面或沙发等遮挡物,否则会阻挡进风路径,降低送风效率。基座侧面的控制按键采用内嵌式布局,避免突出结构磕碰损坏,进风滤网采用抽拉式结构,无需工具即可拆卸清洗,保证长期使用时的进风通畅。出风方向的调节通过环形圈与基座连接位置的阻尼转轴实现,转轴的阻尼力矩经过调校,既可以让环形圈在俯仰15度范围内任意角度悬停,也不会因为长期使用出现阻尼衰减导致的出风角度自行下滑。在结构细节处理上,

  环形出风圈的上下合壳采用超声波焊接工艺,合壳接缝处做错位止口设计,保证焊接后环形内壁的曲面顺滑无台阶,避免气流经过接缝位置产生紊流,出风缝隙的宽度公差控制在±0.1mm以内,保证整个环形圆周的出风速度均匀,不会出现局部风速过高或过低的问题。基座内部的风轮安装位置设置减震胶圈,隔绝风轮高速旋转产生的振动传递到外壳,进一步降低运行时的结构传声。相比传统带叶风扇,这种无叶结构的出风湍流度更低,吹到人体表面的感受更接近自然风,长时间直吹不会产生明显的刺痛感,同时没有扇叶积灰甩尘的问题,对于易过敏人群也更为友好。在建模过程中,需要重点验证环形风道的流体连续性,避免出现局部的气流死区,同时校核连接转轴的结构强度,保证环形圈在反复俯仰调节后不会出现连接松动,基座的配重分布也需要经过重心校核,确保设备在最大俯仰角度下的稳定性系数满足安全要求。
