4+2极杠杆线螺母快速接线端子结构

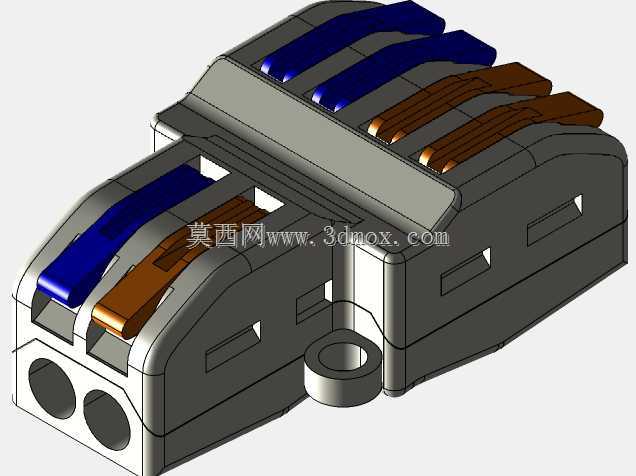

　　在低压配电布线、设备内部电控接线、小型机电产品线束整合的场景里，这类4+2极杠杆式线螺母连接器的应用覆盖了从民用照明回路到工业控制信号转接的多个环节，相比传统螺丝拧接的端子排，它的紧凑结构能大幅节省电控箱内部的安装空间，不需要额外预留螺丝刀操作的回转半径，在密集布线的线槽旁、狭小的设备接线腔体内都能完成快速接线作业。从结构设计逻辑来看，这款端子采用分色拨杆区分接线回路，蓝色与棕色的拨杆分别对应不同极性的接线位，4个主接线位搭配2个辅助接线位的布局，刚好适配单相回路带信号反馈、或者双回路分线转接的接线需求，拨杆的杠杆结构通过内部的压线弹片完成线缆锁紧，不需要操作人员施加很大的按压力就能完成锁止，拨杆抬起时压线弹片自动张开，

　　单芯硬线或者绞合软线都能直接插入接线孔，拨杆压下后弹片会贴合线缆导体表面形成足够的接触压力，避免长期使用后因为震动、热胀冷缩出现接线松动打火的问题。产品的电气参数设定匹配常规低压工控场景，最高耐受400V的工作电压，适配的导体截面覆盖了常规电控布线的常用线径，单芯硬线可以适配0.08到2.5平方毫米的规格，绞合软线可以适配0.08到4平方毫米的规格，不管是细径的信号控制线还是中等线径的动力电源线都能可靠压接，不需要针对不同线径更换压接模具或者调整压线螺丝的扭矩，现场接线的容错率更高。从外形结构来看，端子主体采用绝缘阻燃的工程塑料壳体，壳体侧面设计有卡扣式的拼接结构，多组同型号端子可以并排拼接成任意极数的端子排，

　　不需要额外的安装固定导轨就能完成组合，壳体端部的两个圆形进线孔对应大线径的动力接线位，上方的分色拨杆做了凸起的防滑纹理，操作人员戴薄劳保手套也能准确拨动拨杆完成接线操作，壳体侧面的圆柱形定位凸台可以和配套的固定座配合，在设备面板或者安装板上完成快速定位固定，不需要额外打孔用螺丝锁紧，安装边界的预留尺寸只需要比端子本体外形大3毫米左右就能完成装配，不会占用过多的安装空间。在实际选型应用中，这类端子常被用在机床控制回路的分线转接、小型自动化设备的内部线束对接、照明配电箱的回路分线场景，相比传统的螺丝端子，它的接线效率能提升60%以上，而且不需要定期复检螺丝扭矩，杠杆结构的压线弹片自带恒压特性，长期使用过程中即使导体出现轻微的蠕变，

　　弹片也能自动补偿压力，维持稳定的接触电阻，避免因为接触不良导致的接线端发热问题。建模过程中需要重点关注拨杆和壳体的配合间隙，拨杆的转动轴位置要预留足够的装配公差，避免长期拨动后出现卡滞，内部压线弹片的折弯角度要严格匹配线径范围，弹片的接触齿要设计成圆弧过渡，避免压接时损伤细径线缆的导体，壳体的壁厚要满足绝缘耐压要求，接线孔的入口处要做倒角导向，方便线缆插入时不会被壳体边缘刮伤线芯绝缘层，拼接卡扣的配合深度要控制在1.5毫米左右，既保证多端子拼接时不会松脱，又能在需要拆分时不用借助工具就能手动拆开。
