老式奥迪80天窗配套塑料支撑构件

　　在老款乘用车辆的维修场景中，很多停产多年的车型配套塑料结构件往往面临配件断供的问题，这类零件多为车身附属功能件的支撑、导向结构，本身不承担大载荷，但长期受车内温湿度变化、紫外线照射、反复开合动作的应力影响，使用年限超过二十年之后极易出现脆裂、卡扣断裂、导向槽变形等失效问题，奥迪80作为上世纪八九十年代引入国内的经典车型，现存路面行驶的车辆多为车龄超三十年的老车，其天窗系统的附属塑料支撑件损坏后，很难通过常规配件渠道获取全新替换件，不少车主只能选择放弃天窗功能，采用密封胶封堵的方式处理，既影响车辆原有功能完整性，也会破坏车内顶棚的外观一致性。

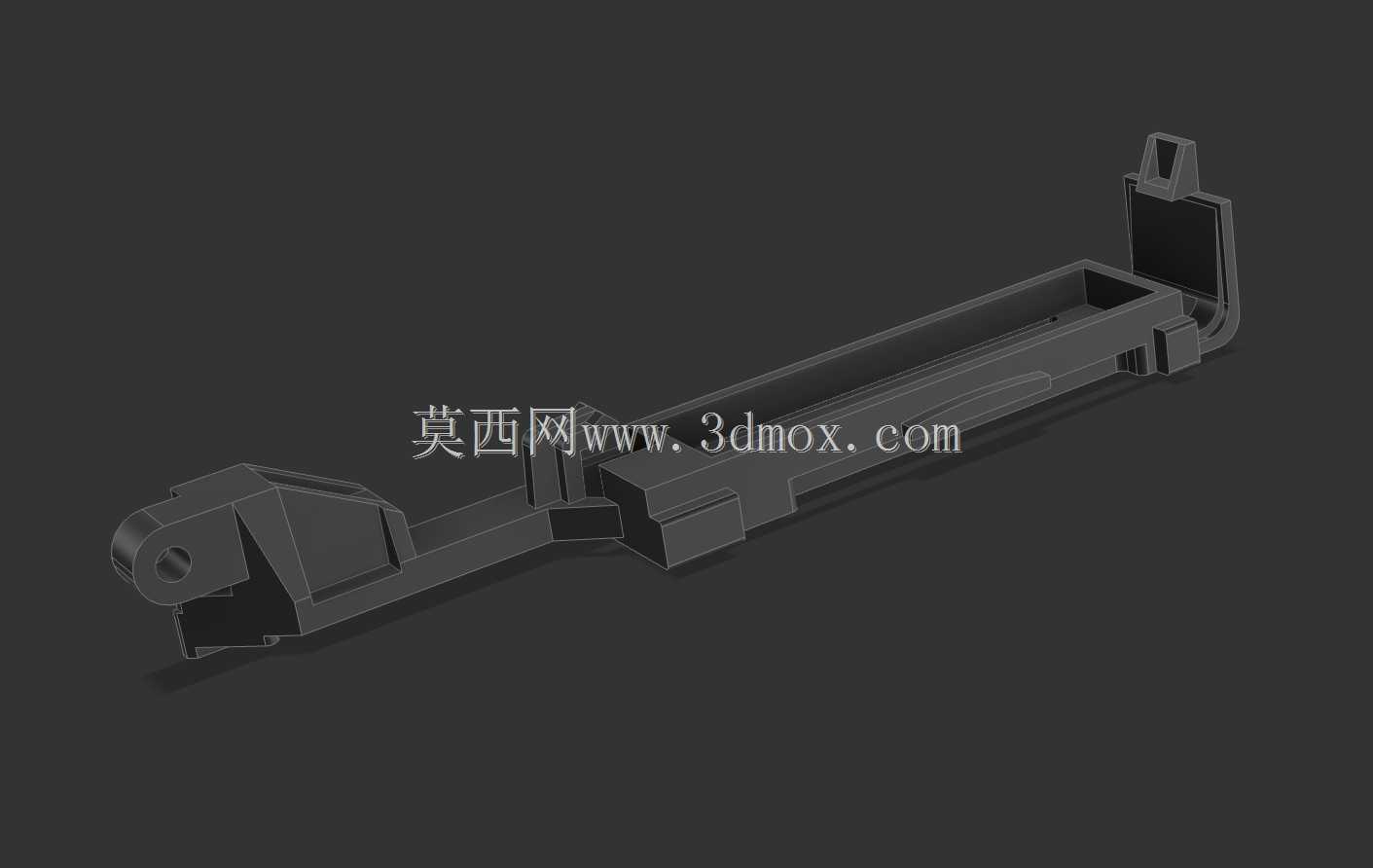

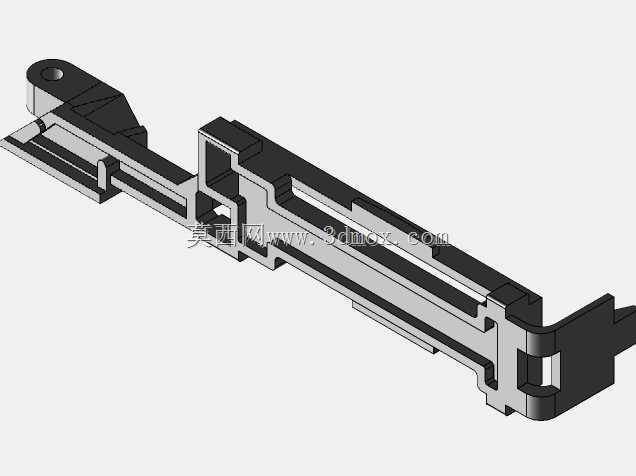

　　本次设计的构件为奥迪80天窗系统的侧边导向支撑件，核心作用是为天窗玻璃的滑动开合提供侧向导向与行程末端的限位支撑，同时承担天窗排水槽侧边的固定定位功能，零件整体为长条形薄壁壳体结构，主体截面为带加强筋的槽型结构，两端设置有铰接安装位与卡扣固定结构，其中一端的铰接孔用于和天窗滑动支架连接，另一端的卡扣结构卡入车顶钣金的预留安装孔内，零件中段的导向翻边与天窗玻璃侧边的滑槽配合，约束玻璃滑动过程中的侧向位移，避免开合过程中出现卡滞、异响问题。

　　设计过程中首先依托损坏件的对称侧完好结构进行逆向测绘，由于拿到的单侧完好件为车辆另一侧的对称安装件，首先对其进行三维扫描获取点云数据，通过点云处理提取关键安装基准：两端铰接孔的中心距、卡扣安装面的高度差、导向翻边的轮廓度、槽型结构的壁厚参数，考虑到零件为左右对称结构，在获取单侧数据后通过基准面对称镜像得到目标侧的基础模型，之后针对原零件损坏的断裂位置进行结构优化，原零件采用的是普通硬质ABS材质注塑成型，在长期使用后卡扣位置与铰接孔位置容易出现应力集中断裂，优化过程中在铰接孔周边增加了1.2mm的环形加强筋，卡扣根部增加了R0.8的圆角过渡，降低应力集中系数，同时将零件的壁厚从原有的1.8mm调整为2mm，兼顾打印成型的良品率与结构强度。

　　安装边界方面，零件总长度为187mm，主体宽度为22mm，最大安装高度为34mm，两端铰接孔的中心距为172mm，铰接孔内径为4.2mm，适配原车的M4铰接销轴，卡扣的卡接厚度适配车顶0.8mm厚度的钣金层，安装时无需对原车结构进行打孔、切割等改动，可直接替换原有损坏的零件，导向翻边与天窗滑槽的配合间隙控制在0.3mm，既保证滑动过程中不会出现旷量，也不会因为间隙过小导致温度变化后出现膨胀卡滞。

　　材料选型上适配韧性较好的TPU材质进行3D打印，相比原有的ABS材质，TPU的抗冲击性能与耐低温脆化性能更优，在北方冬季低温环境下不会因为塑料变脆出现卡扣断裂问题，同时TPU材质的自润滑特性较好，与天窗滑槽的滑动摩擦阻力更小，能够减少开合过程中的异响，打印过程中采用0.15mm层厚、40%填充密度的参数设置，打印完成后仅需对铰接孔与导向面进行简单的去毛刺处理即可直接装车使用，装车后经过上千次的开合循环测试，未出现卡滞、变形、断裂问题，天窗的开合手感与原厂全新零件状态基本一致，能够满足老车日常使用的功能需求。

　　这类老车配件的逆向设计不需要追求完全复刻原厂的注塑工艺细节，核心是要保证安装基准的精度与关键受力位置的结构强度，在不改动原车安装结构的前提下，通过合理的结构优化与材料选型，让替换件的使用寿命达到甚至超过原厂零件的水平，解决停产车型配件断供的实际维修难题，对于很多经典老车的修复工作来说，这类小结构件的自制替换，是保留车辆原有功能、维持车辆原厂状态的重要环节，相比采用胶水粘接损坏件的临时修复方式，重新建模制作的替换件在可靠性上有本质提升，也能避免临时修复后零件二次损坏导致的天窗玻璃脱落、排水槽漏水等次生故障。
