轴类工件自动焊接气动夹紧工装

　　这套工装主要面向机器人自动焊接工位的轴类、管类零件装夹需求，在汽车零部件、五金管件、工程机械结构件的焊接产线中应用广泛，能够替代传统人工装夹的手动压板、台虎钳等装夹方式，解决长轴类零件焊接过程中定位偏移、装夹效率低、同轴度难以保证的实际问题。整套机构采用底板集成式布局，所有功能组件均安装在一块平整的钢制安装底板上，底板预留了标准的T型槽与安装孔位，可直接固定在焊接变位机或者焊接工作站的工作平台上，安装时仅需要保证底板上表面与机器人焊枪作业基准面的平行度在0.1mm/m以内，即可满足后续的装夹精度要求，不需要额外做复杂的调平作业。

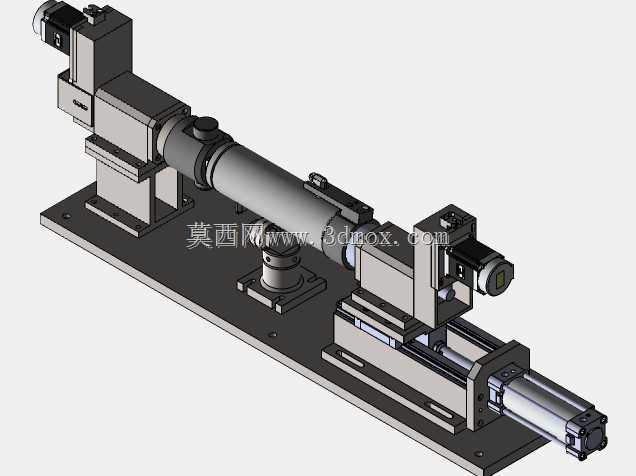

　　从功能结构来看，工装的两端分别设置了定位夹紧单元，其中一端为固定侧的顶尖定位组件，搭配伺服驱动的回转结构，能够带动工件按照焊接工艺要求的转速匀速回转，保证环缝焊接过程中焊枪与焊缝的相对位置稳定；另一端为气动滑台进给的活动顶紧单元，采用标准气缸作为动力源，滑台搭配线性导轨做导向，顶紧头采用与固定侧同规格的活顶尖，能够适应不同长度的轴类、管类零件装夹，顶紧力可以通过气缸的供气压力灵活调整，避免薄壁管件被顶压变形，同时也能保证重型轴类零件装夹的刚性足够，不会在焊接回转过程中出现松动。中间位置设置了可调节的辅助支撑座，支撑座的高度可以根据工件的直径做上下调整，支撑头采用耐磨铜质材质，既可以对长轴类零件的中间挠度位置做承托，避免工件因自身重力弯曲影响焊接同轴度，也不会划伤工件的表面，支撑座的安装位置可以沿着底板上的导向槽做轴向移动，适配不同长度工件的支撑需求。

　　设计过程中充分考虑了焊接作业的恶劣工况，所有运动副都做了防焊渣飞溅的防护设计，导轨、气缸杆等外露运动部件都加装了不锈钢防护挡板，避免焊接过程中焊渣溅落造成运动卡滞；所有的定位面、顶紧面都采用了可拆卸的硬质合金镶件，长期使用出现磨损后可以快速更换，不需要整体更换组件，降低后期的维护成本。气动回路全部采用快插式接头，集中布置在底板的侧边，现场接线接气时不需要拆解工装内部结构，部署效率高。整套工装的装夹行程覆盖直径20mm到120mm、长度200mm到800mm的轴类、管类零件，装夹重复定位精度可以控制在0.05mm以内，配合焊接机器人的轨迹编程，能够实现环缝、直缝的自动焊接作业，单工位装夹时间相比手动装夹缩短70%以上，同时能够避免人工装夹时的定位误差，有效提升焊接成品的一致性，减少因装夹偏差造成的焊偏、焊穿等质量问题。在实际产线应用中，这类工装可以搭配单轴变位机使用，也可以直接固定在焊接工作台上配合机器人的多轴联动完成复杂焊缝的焊接，针对不同规格的工件，仅需要更换对应尺寸的顶尖头、调整辅助支撑的位置与高度即可快速切换生产型号，不需要对工装主体做大规模改动，具备较强的通用性，适合多品种小批量的焊接生产场景。
