户外铝制饮水瓶TPU防撞防护套结构设计

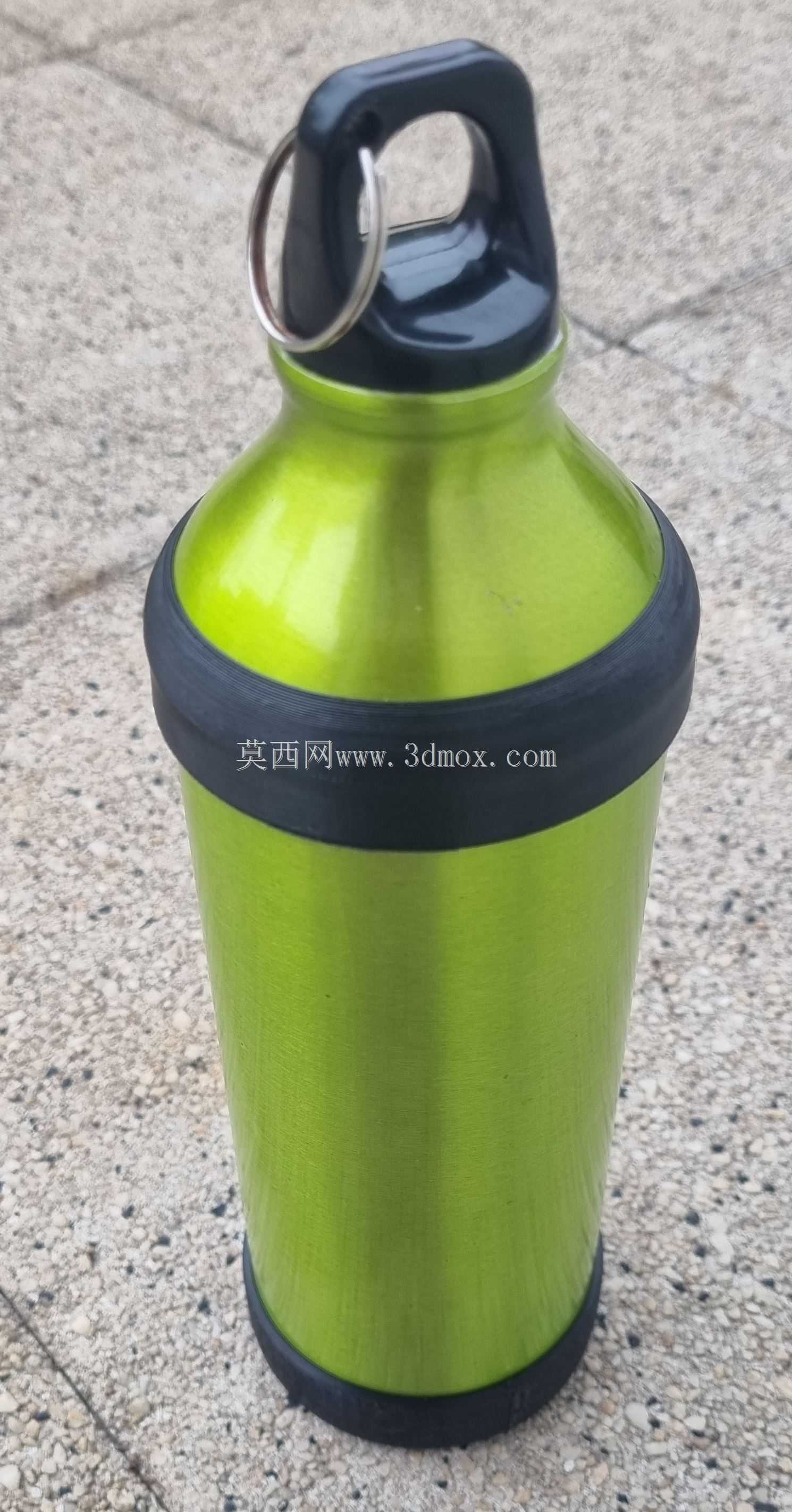

　　户外徒步、登山这类野外作业与休闲场景中，铝制饮水瓶因轻量化、抗摔基础性能好被广泛使用，但裸瓶在岩石、硬质装备磕碰下极易出现外壁凹痕、漆面刮伤，既影响外观也会破坏瓶身氧化层，长期使用后容易出现局部锈蚀，同时光滑的铝瓶外壁在手心出汗、佩戴防滑手套时抓握摩擦力不足，容易出现脱手滑落的问题。这款防护结构正是针对这类实际使用痛点开发，整体采用软质弹性体材质做环绕式包覆，没有采用全包裹的冗余设计，仅针对瓶身最易磕碰的中部腰线位置、底部接触位置做加厚防护圈，顶部则预留了瓶盖与提手的完整操作空间，不会干扰瓶盖旋拧、提手挂取的正常操作。

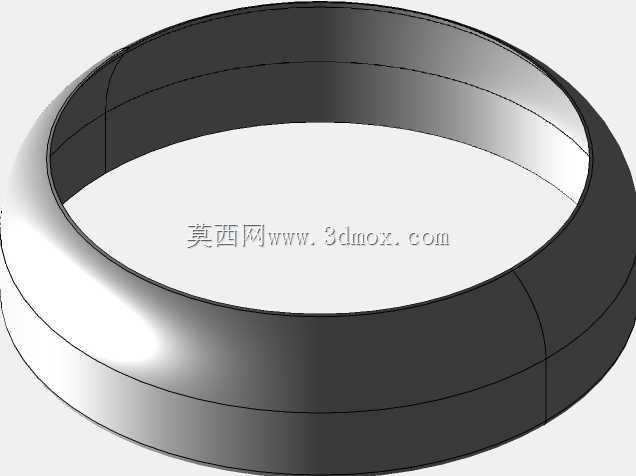

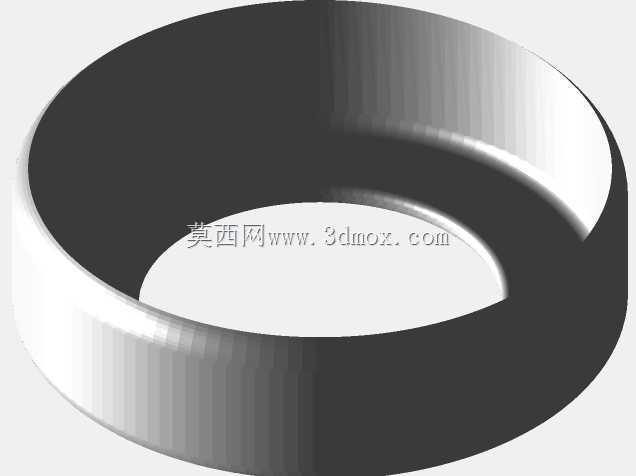

　　从结构设计逻辑来看，防护套采用分段式环形结构，中部的宽幅防护圈对应瓶身直径最大的腰线位置，这一位置是日常放置、行进中与背包内部硬质物件、外部岩石磕碰概率最高的区域，加厚的环形筋条可以在受到侧向冲击时通过自身弹性形变吸收冲击能量，避免冲击力直接传递到铝制瓶壁造成凹痕；底部的窄边防护圈则略突出瓶底平面，当水瓶竖直放置在不平整的岩石、水泥地面时，软质圈体可以先接触支撑面，既可以抵消放置时的垂直冲击，也能增大接触面摩擦力，避免瓶身因支撑面倾斜出现滑倒掉落后的二次损伤。防护套与瓶身的配合采用过盈紧配设计，依靠TPU材质本身的弹性张力抱紧瓶壁，不需要额外涂抹胶水或者增设卡扣结构，拆装时只需要稍用力拉扯即可完成套入或取下，日常清洁时可以单独拆下冲洗，不会在套体与瓶壁之间残留积水滋生污垢。

　　设计时针对3D打印的加工特性做了适配优化，采用无支撑的环形打印路径，套体内壁做了细微的磨砂纹理处理，既可以增大与瓶壁的接触摩擦力防止套体移位，也能避免光滑内壁与铝瓶外壁在温差变化下出现真空吸附导致难以拆卸的问题。安装边界方面，套体的内径尺寸匹配对应规格铝瓶的外壁直径，过盈量控制在0.8-1.2mm区间，既保证足够的抱紧力不会在晃动中移位，也不会因为过盈量过大导致套入困难、甚至挤压薄壁铝瓶出现变形。中部防护圈的外径比瓶身最大直径大6mm，这个厚度经过实际磕碰测试验证，既可以在常见的1米高度跌落至硬质地面时提供足够的缓冲形变空间，也不会因为套体过厚导致瓶身整体直径增加过多，无法放入常规的背包侧袋、自行车水壶架中。

　　抓握性能的优化也融入了结构细节中，中部防护圈的外表面做了内凹的弧形曲面，刚好贴合人手抓握时的指腹弧度，表面没有增设额外的凸起防滑纹，依靠TPU材质本身的摩擦系数即可满足湿手、戴薄手套时的抓握需求，避免凸起纹路在长期使用后积灰、或者剐蹭背包内部织物的问题。顶部位置特意避开了瓶盖与金属挂环的活动区域，套体的上边缘距离瓶盖旋合位置留有10mm的间隙，旋拧瓶盖时不会被套体边缘干涉，金属挂环可以正常翻折、挂扣在背包挂点上，不会被套体阻挡。实际使用中，这款防护结构除了户外场景使用，也适配日常通勤、工地作业等场景下的铝制水瓶防护，放在工具包中可以避免瓶身被扳手、卷尺等金属工具刮花，放置在工作台面时软质底圈也可以减少放置时的碰撞噪音，避免瓶身与硬质台面磕碰产生凹痕。
