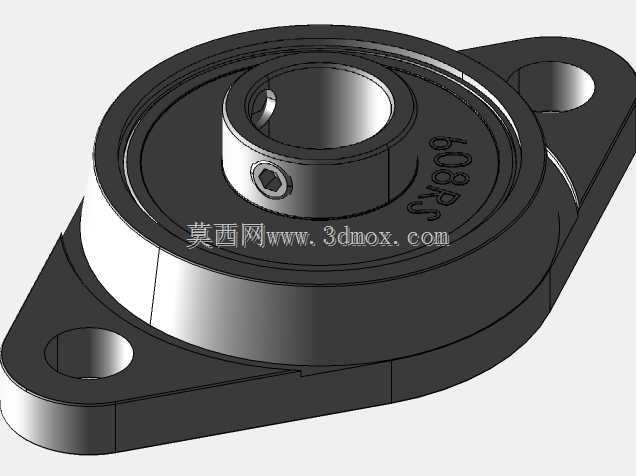

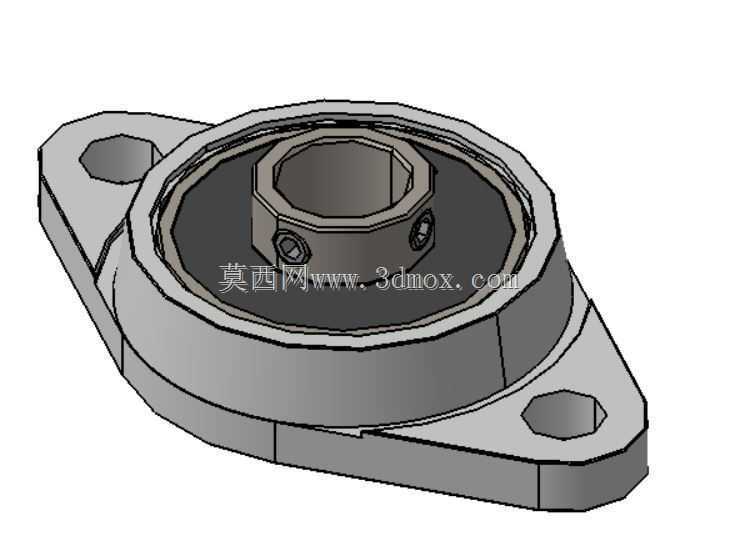

KFL08菱形带座外球面轴承三维结构

　　在轻工输送线、小型机床辅机、食品包装设备这类对安装空间有严格限制的传动场景里，菱形法兰式带座轴承一直是小轴距传动轴支撑的首选部件，KFL08款的结构设计完全贴合这类场景的使用需求。不同于立式座轴承需要预留底部安装沉台的空间，这款菱形座的两个安装孔沿轴承中心呈180度对称分布，安装面完全贴合设备立板或墙板平面，不需要额外加工凸台避让结构，对于壁厚较薄的设备护板、铝型材框架类安装基面，能直接通过螺栓完成锁紧固定，不会出现座体悬空导致的支撑刚性不足问题。

　　从功能特性来看，这款带座轴承的核心作用是为直径8mm的传动轴提供径向与少量轴向的复合支撑，内置的外球面轴承外圈与座体的球面配合结构，能自动补偿传动轴安装时出现的小角度同轴度误差——很多现场安装时，传动轴两端支撑孔的同轴度很难做到0.02mm以内的高精度，普通深沟球轴承如果强行安装会出现卡滞、运转发热的问题，而这款带座轴承的球面调心结构可以允许最大2度左右的轴偏角，完全覆盖现场安装的误差范围，不需要对安装基面做二次刮研修正，能大幅缩短设备装配的调校周期。轴承内圈采用顶丝锁紧结构，两个内六角紧定螺钉沿内圈径向对称分布，安装时将传动轴穿入内圈孔后，交替锁紧两个顶丝就能实现轴与内圈的无键固定，对于轻载、转速不超过3000rpm的传动场景，这种锁紧方式结构简单，拆装维护不需要额外的拉马工具，松开顶丝就能直接抽出传动轴，非常适合需要频繁更换辊筒、调整轴位的输送类设备。

　　设计这款三维模型时，首先要明确安装边界的尺寸约束：菱形座的两个安装孔中心距是核心安装参数，建模时需要优先确定两个安装孔的中心连线过轴承内孔的中心，避免安装时出现轴位偏移；安装孔采用沉孔设计，适配M6内六角圆柱头螺栓，沉孔深度要保证螺栓头完全沉入座体平面内，不会突出安装面影响座体与基面的贴合；座体的铸造成型圆角需要严格按照铸造工艺要求设置，所有转角处保留R2-R3的铸造圆角，避免应力集中导致座体在受冲击载荷时出现开裂，同时也符合实际铸件的脱模工艺要求，不会出现无法开模的锐角结构。轴承内部的密封结构也做了完整还原，两侧的橡胶防尘盖与内圈的密封槽配合，能阻挡日常工况下的粉尘、碎屑进入轴承滚道，对于木工机械、粮食加工这类多粉尘的使用场景，这种自带密封的结构不需要额外加装防尘罩，能减少附属零件的设计工作量。

　　从外形尺寸的适配性来看，这款轴承座的整体外轮廓宽度控制在60mm以内，座体总厚度不到20mm，对于安装空间局促的小型设备，比如桌面型自动化设备、小型传送带的端部辊筒支撑，不会占用过多的设备内部空间；座体的安装面做了平面度要求，建模时安装面的平面度公差设置为0.1mm，保证安装时座体与基面完全贴合，不会出现局部间隙导致的支撑振动。另外，轴承内圈的顶丝孔位置做了对称设计，不管传动轴从哪个方向穿入内圈，都能找到合适的锁紧角度，不会出现顶丝位置被设备结构挡住无法操作的问题；座体的外边缘做了小倒角处理，避免安装时锋利的边角划伤操作人员，也符合机械设计的安全规范要求。在实际选型使用时，这款轴承的额定动载荷能满足轻载传动的需求，对于载荷不超过5kN、运转平稳的传动轴系，不需要额外加大轴承座型号，紧凑的结构能有效降低设备的整体重量，对于便携式、移动式的小型机械设备，这种轻量化的支撑部件优势非常明显。建模过程中对轴承滚道、钢球、保持架的结构都做了参数化还原，在做装配干涉检查时，可以直接模拟轴承的运转状态，验证轴穿入后与周边零件的间隙是否足够，也能直接导出工程图标注安装尺寸，给生产加工提供准确的尺寸依据，不需要二次测绘实物就能完成整套支撑结构的设计工作。
