涡轮增压汽车用多通路真空歧管结构设计

　　这款真空歧管的核心应用场景，是搭载涡轮增压系统的乘用车辆发动机舱气路改造与配套装配环节，主要解决单真空源需要同时给多个真空驱动部件供气的回路拓展需求。在涡轮增压车型的实际使用中，原车真空取气口往往仅覆盖基础制动、废气阀控制等标配部件，当车主或改装厂额外加装真空控制的泄压阀、 boost表、二次进气阀、真空储气罐等部件时，单路取气会出现气路干涉、真空度不足、管路排布杂乱的问题，这款歧管就是作为真空回路的分路集成节点，把单一真空源的通路稳定分配给多个下游用气部件。

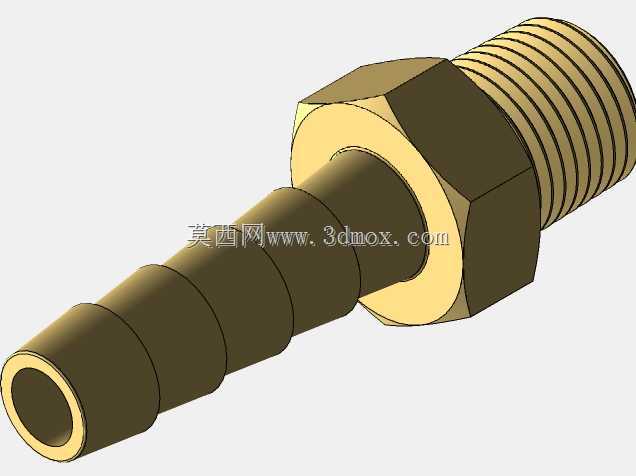

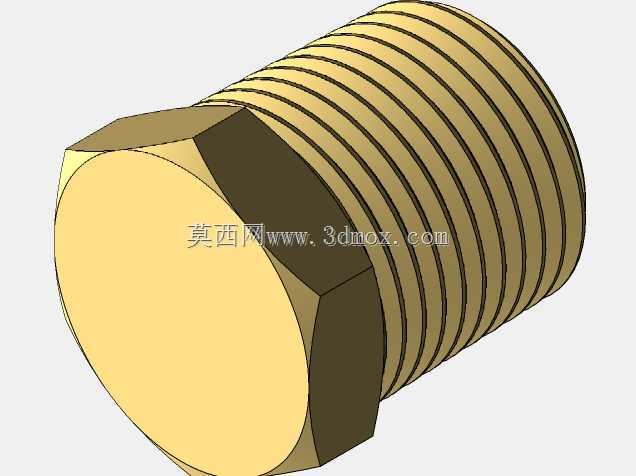

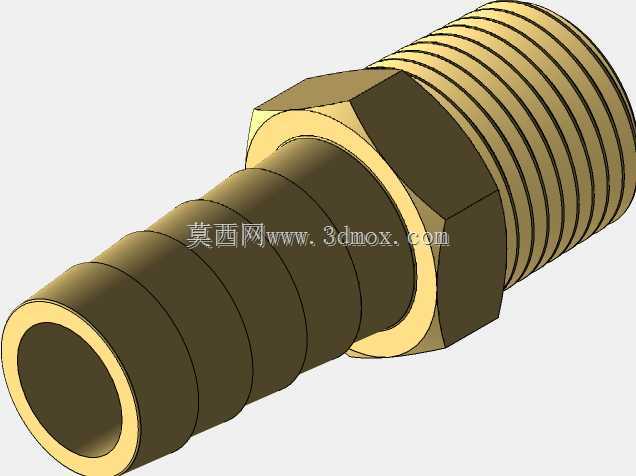

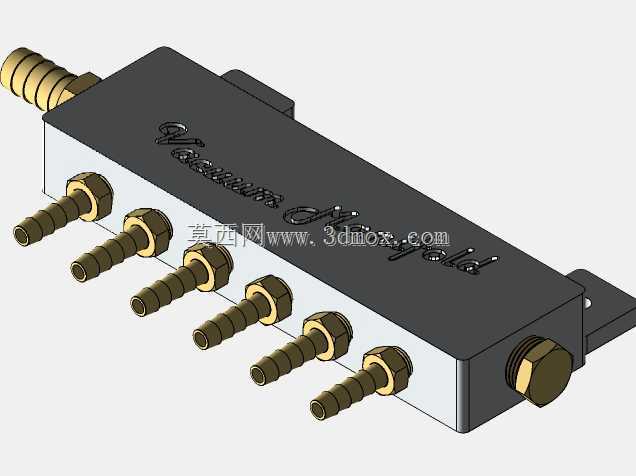

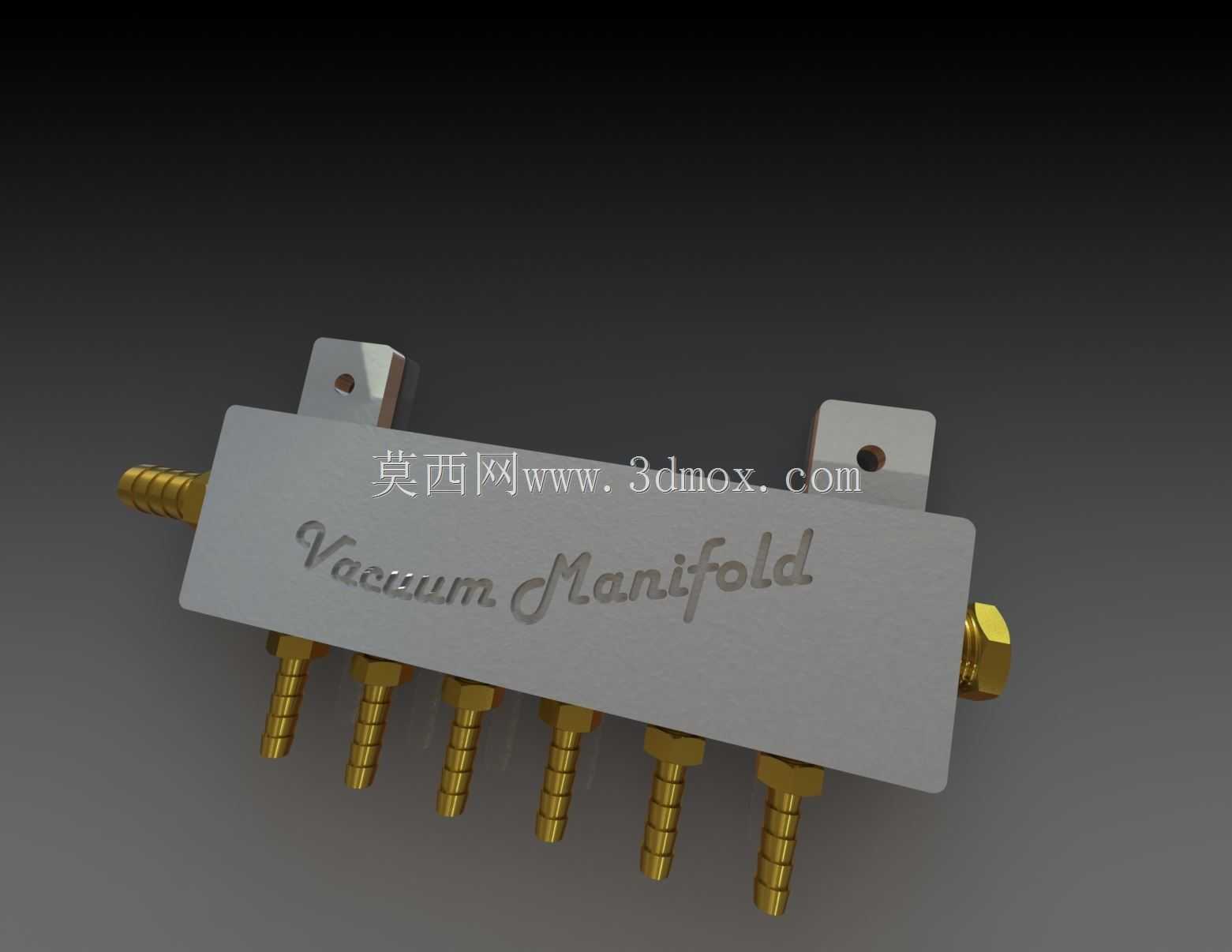

　　从功能特性来看，这款歧管采用单路进气、多路并行出气的结构设计，进气端采用大通径的宝塔式接头结构，匹配常见的汽车真空软管内径，插接后可以通过卡箍实现可靠密封，避免负压工况下出现管路脱落、漏气的问题。侧面排布的六个出气接头采用统一规格的宝塔结构，每个接头之间预留了足够的扳手操作空间，安装软管卡箍时不会出现相邻接头干涉的情况，每个出气通路的通径经过核算，能够保证多部件同时工作时各支路的真空度波动控制在合理范围内，不会出现某一支路抽气速率不足导致部件动作滞后的问题。歧管本体的端部设置有密封堵头结构，后期如果需要拓展通路数量，可以拆卸堵头更换为接头组件，不需要整体更换歧管，具备一定的改造适配空间。

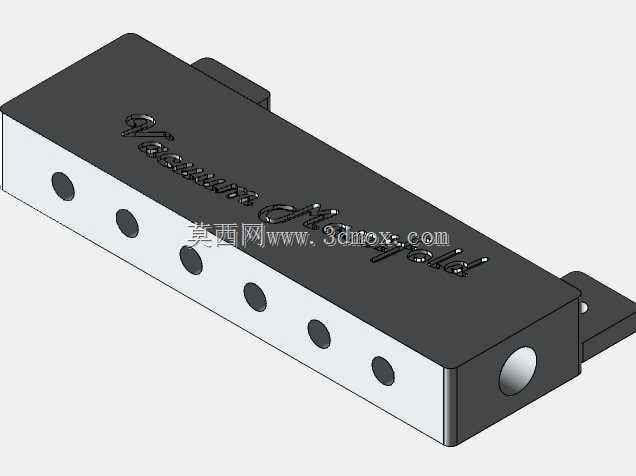

　　从设计思路层面，这款歧管的本体采用长方体集成式结构，相比传统的拼接式气路块，一体化的结构减少了密封结合面的数量，从根源上降低了负压工况下的漏气风险。本体上的安装凸耳采用对称式布局，设置有两个安装固定孔，可以通过螺栓直接固定在发动机舱的防火墙上或者周边的支架上，安装孔位的间距参考了常见车型的预留安装点尺寸，不需要额外制作转接支架。接头与本体的连接采用螺纹密封加厌氧胶的工艺设计，金属接头与本体的结合面能够承受发动机舱的高低温交变工况，不会因为长期的温度变化出现密封失效。本体表面做了阳极氧化处理，能够抵御发动机舱内的油污、水汽腐蚀，长期使用不会出现锈蚀、表层脱落的问题。

　　从外形尺寸与安装边界来看，这款歧管的整体长度控制在120mm以内，宽度35mm，高度不含接头的情况下为20mm，加上两侧接头的总宽度为60mm，整体体积小巧，能够适配发动机舱内的狭小安装空间，不会和周边的线束、管路、发动机覆盖件产生运动干涉。安装时需要注意，歧管的固定面需要保持平整，两个固定螺栓的锁紧扭矩控制在8N·m即可，避免扭矩过大导致本体出现微变形影响各通路的密封性。排布外接软管时，每个支路的软管长度尽量保持相近，过长的软管需要做固定处理，避免车辆行驶过程中管路晃动与周边高温部件接触导致软管老化破损。在实际选型匹配时，需要确认所有外接真空部件的总抽气速率不超过歧管单路进气的通径上限，避免多部件同时工作时真空度建立速度过慢，影响相关部件的动作响应速度。另外这款歧管的工作压力范围适配汽车常规真空系统的负压区间，不适合正压气路场景使用，安装时需要注意进气端的气流方向，避免接反导致各支路的真空度分配不均。
