SKF F206外球面轴承座三维结构设计

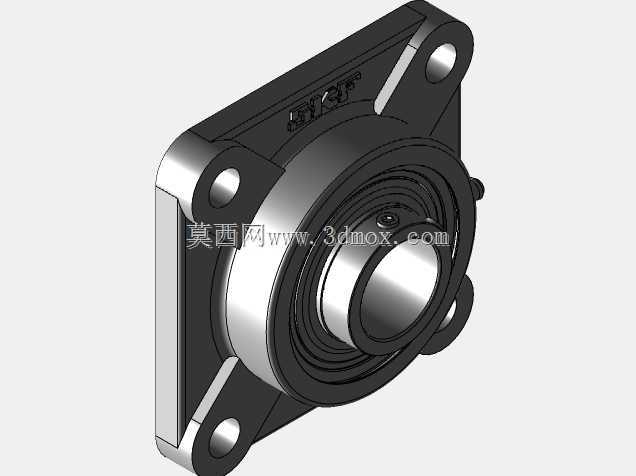

　　在常规带座轴承的选型应用里，F206系列方形带座外球面轴承是轻工输送、小型机床辅机、食品包装线这类中轻载传动场景里出镜率极高的部件，这次建模的SKF F206结构完全贴合实际安装工况的尺寸边界，没有做多余的装饰性结构，所有几何特征都对应实际加工与装配的需求。

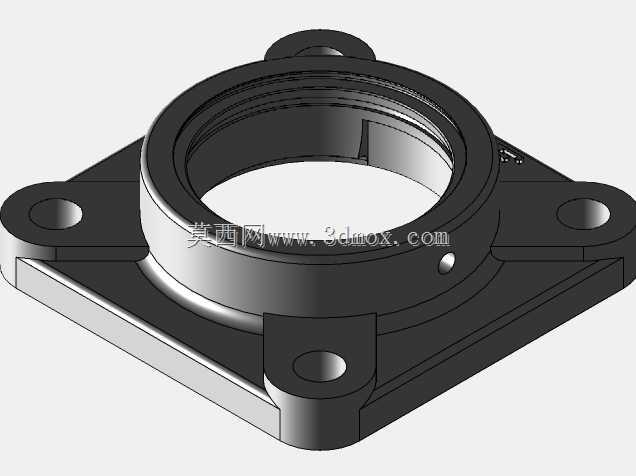

　　先从实际安装场景说，这类带座轴承最常见的用法是给直径30mm的光轴做端部支撑，方形安装座的四个安装孔位完全匹配行业通用的安装孔距，不需要额外做安装板的适配改造，不管是替换现有设备上的磨损旧件，还是新设备做传动布局，都能直接套用标准安装尺寸，不用反复核对非标孔位的偏差。很多新手做这类零件建模的时候容易忽略安装面的平面度要求，实际结构里安装底座的下表面是完全平整的基准面，建模时特意保留了0.02mm的平面度公差对应的几何精度，四个安装孔做了沉头设计，能让内六角螺栓的头部完全沉入座体，不会突出安装面干涉其他部件，这点在输送线的侧边安装场景里尤其重要，很多现场安装故障都是因为螺栓头突出刮到输送皮带或者传动链。

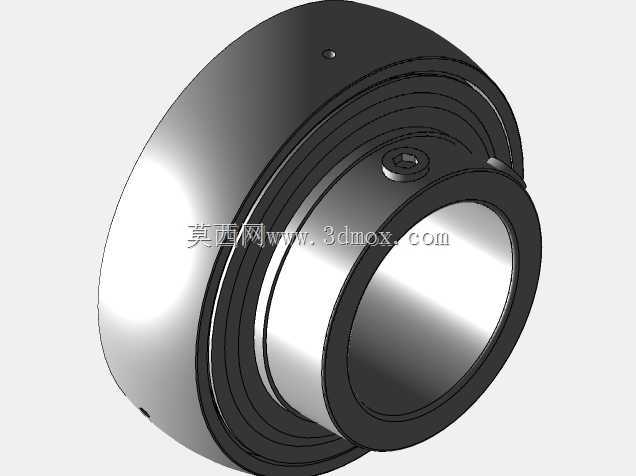

　　再看上部的轴承容纳结构，外球面轴承的嵌入腔做了精准的球面配合公差，能允许轴在安装时有小角度的偏斜补偿，这点是带座轴承最核心的功能——很多现场安装的时候，两端轴承座的安装面很难做到绝对同轴，靠球面的自调心特性，就能抵消2度以内的安装角度偏差，不会出现轴转动时卡滞、轴承过早磨损的问题。顶部的注油孔结构完全还原了实物的油路设计，直通轴承滚道位置，日常维护的时候不用拆座体，直接从顶部注油嘴加注润滑脂就能完成保养，建模的时候把油路的内孔也做了完整建模，不是只做了外部的装饰孔，做有限元受力分析或者装配干涉检查的时候，能直接看到内部油路的走向，不会出现后期改模时钻穿轴承腔的问题。

　　中间的六角结构是专门为安装锁紧设计的，实际装配的时候，不管是把轴承敲入座体，还是后期拆卸更换轴承，都可以用扳手卡住这个六角位固定座体，不会因为敲击或者拧动的时候座体跟着转动，损伤安装面的螺栓。很多非标准的自制轴承座经常忽略这个受力位，要么做成圆形，拆卸的时候只能用管钳夹，很容易夹裂铸铁座体，这个六角位的对边尺寸完全符合手动扳手的标准尺寸，普通活动扳手或者开口扳手就能直接卡合，不需要专用工具。

　　从建模的设计思路来说，整个零件没有做多余的倒角和圆角，所有圆角都是铸造工艺要求的自然过渡圆角，没有为了好看做无意义的装饰性曲面，毕竟这类铸铁件的造型首先要满足拔模要求，所有竖直面都做了1度的拔模斜度，和实际铸造生产的工艺参数完全一致，导出工程图之后就能直接用来开模生产，不需要再做工艺性修正。尺寸边界上，座体的总高度、方形底座的边长、安装孔的中心距都严格遵循ISO标准的带座轴承尺寸规范，和市面上同型号的SKF、NSK、国产HRB的同型号产品完全互换，不需要担心替换件装不上的问题。

　　实际应用里，这类轴承座经常用在有一定粉尘或者溅水的场景，所以上部的轴承外圈和座体的配合面做了密封槽的预留位，能加装密封圈防止灰尘进入轴承滚道，延长维护周期，很多农用机械、工地的小型输送设备用这类轴承，就是因为它的自调心性能好、安装要求低、维护简单，不需要高精度的安装基准就能稳定运行。建模的时候特意把密封槽的尺寸也做了准确还原，装配密封圈的时候不会出现槽宽不对、密封圈压不紧或者压变形的问题。

　　很多刚接触机械设计的工程师做带座轴承建模的时候，经常把轴承和座体做成一个整体，忽略了两者是过盈配合的装配关系，这次的模型是把座体作为独立零件建模，所有配合面的尺寸公差都按照H7/k6的过渡配合做了尺寸预留，装配的时候能直接导入外球面轴承的标准件完成装配，不需要再修改配合面的尺寸。另外座体的壁厚设计也完全符合铸铁件的强度要求，底座的壁厚、轴承腔的壁厚都经过受力校核，在额定径向载荷下不会出现开裂变形，同时也没有做多余的加厚导致零件重量过大，毕竟这类批量使用的配件，重量控制直接关系到生产成本。

　　在安装边界的设计上，模型特意标注了轴伸端的最小预留空间，也就是轴承座安装之后，轴从座体伸出的位置需要预留的拆卸空间，方便后期更换轴承的时候不用拆整个座体，只要把轴抽出来就能更换轴承内圈，这点在设备布局的时候非常重要，很多新手设计设备的时候把轴承座贴在设备壁板安装，后期拆轴承的时候没有操作空间，只能用气割割掉旧座，非常麻烦。整个模型的所有几何特征都来自实物测绘，没有臆造的结构，不管是用来做设备的装配布局、出工程图加工，还是做运动仿真的受力分析，都能直接使用，不会出现和实物不符的结构错误。
