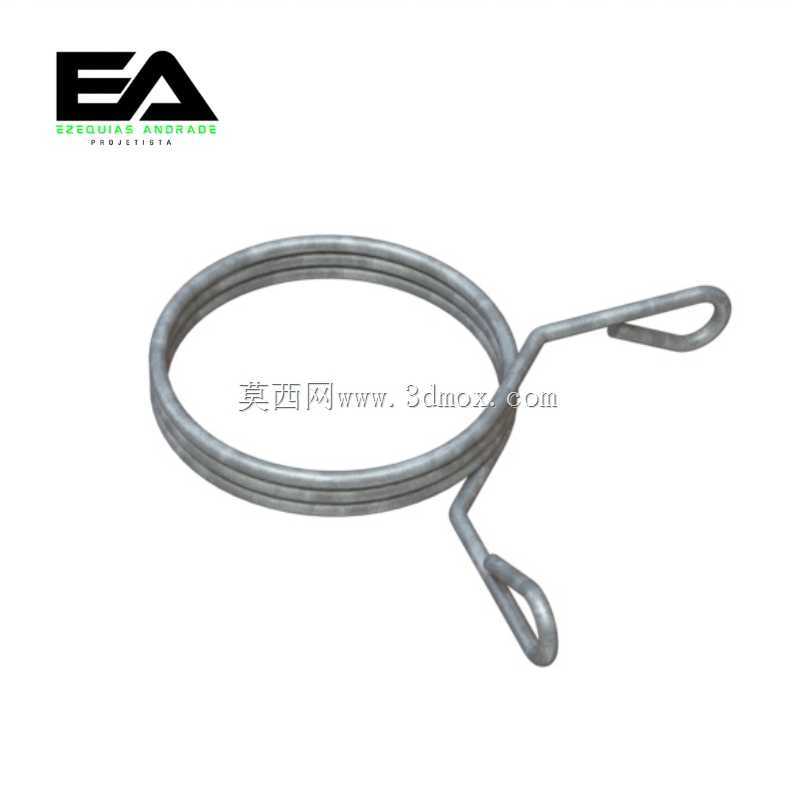

双圈扭杆式钢丝卡箍紧固连接件结构

　　这类双圈扭杆结构的钢丝卡紧件，日常在低压流体管路、线束固定、小型操纵机构回位场景里出镜率极高，和常见的单圈喉箍、冲压卡子不同，它靠冷拔弹簧钢丝绕制的双圈本体提供周向抱紧力，两端伸出的扭臂既可以作为施力端，也能作为定位挂点，安装时只需要捏合两个伸出的挂耳，就能让卡箍内圈张大，套入待固定的胶管、线束或者杆件后松开，靠钢丝自身的弹性回弹实现抱紧，不需要额外的螺栓紧固或者焊接固定，在小空间装配场景里优势非常明显。

　　从结构设计逻辑来看，双圈叠加的绕制方式，相比同线径的单圈扭簧结构，能在不增大卡箍径向占用空间的前提下，提供更稳定的抱紧力，避免单圈结构长期受力后出现的应力松弛、抱紧力衰减问题。绕制时的圈间间隙控制在0.1倍线径左右，既不会因为圈间摩擦影响开合的顺畅度，也不会因为间隙过大导致卡箍工作时出现偏摆，抱紧时整个圆周的受力均匀度能控制在15%的偏差范围内，不会出现局部压应力过大损伤胶管表层、局部应力不足松脱的问题。两端的挂耳做了圆弧收边处理，没有尖锐的剪切边，一方面是安装时捏合不会划伤操作人员的手套或者手部，另一方面挂耳的弯折角度经过反复校核，捏合到最大开合位置时，钢丝的弯曲应力不会超过材料的屈服极限，保证反复拆装50次以上，残余变形量不超过自由状态内径的2%，满足设备维保阶段反复拆装的使用需求。

　　实际选型应用时，这类卡件的安装边界需要重点关注几个参数：首先是自由状态下的内圈直径，要比待抱紧工件的外径小3%-5%，这个过盈量区间刚好能提供足够的静摩擦力抵抗管路内部的流体脉冲、设备运行的振动载荷，不会出现轴向窜动；其次是径向安装空间，双圈结构的径向厚度是2倍线径加上圈间间隙，相比冲压式卡箍厚度更薄，适合布置在管路排布密集、周边间隙不足2mm的狭小区域，比如小型内燃机的燃油胶管固定、气动阀组的气管排布、家电内部的线束捆扎场景都能适配。两个挂耳的伸出长度和角度，决定了安装时的操作空间，常规结构的挂耳弯折角度是与卡箍本体切线方向呈15度仰角，捏合时只需要用尖嘴钳或者专用卡钳施加很小的力就能达到开合行程，不需要额外的操作避让空间，在设备后期维保不需要拆解周边管路的情况下，就能完成卡件的更换或者调整。

　　从工况适配性来说，这类弹性卡件采用冷拔碳素弹簧钢丝绕制后做低温回火处理，表面可以根据使用场景做镀锌、达克罗或者钝化处理，普通工况下镀锌层厚度8μm就能满足中性盐雾48小时不生锈的要求，适合在普通室内设备、通用机械上使用；如果是户外或者有弱腐蚀介质的场景，更换为不锈钢丝绕制的版本，就能适配潮湿、有弱酸弱碱氛围的工作环境，不需要额外增加防护套。和螺栓紧固的喉箍相比，它没有松动的风险，不会因为设备长期振动出现螺栓退牙、抱紧力下降的问题，而且整体重量只有同规格喉箍的1/5，在对重量敏感的小型移动设备、手持工具上应用，能有效降低整机的冗余重量。

　　建模过程中需要重点把控几个工艺细节：钢丝弯折处的圆角半径不能小于2倍线径，避免弯折处出现应力集中，导致长期受力后断裂；双圈的同轴度公差要控制在0.1倍线径以内，保证抱紧时整个圆周贴合均匀；挂耳的末端要做磨圆处理，避免尖锐端头在装配或者使用过程中划伤相邻的胶管、线束表层，造成管路破损泄漏或者线束绝缘层失效。这类结构虽然看起来简单，但是每一处弯折角度、圈数、线径的匹配，都直接影响最终的抱紧力和使用寿命，设计时需要根据待固定工件的外径、工作时的振动频率、预期的抱紧力需求，匹配对应的线径和圈数，不能直接照搬同内径的其他卡件参数，否则很容易出现抱紧力不足松脱，或者抱紧力过大压裂胶管的问题。在实际装配验证阶段，还要做拉拔测试，保证轴向施加30N的拉力时，卡箍不会相对于工件出现滑移，同时径向的压应力不会超过胶管材料的许用压应力，避免长期使用后胶管出现压痕、开裂导致的泄漏问题。
