小型手推式混凝土搅拌设备三维结构

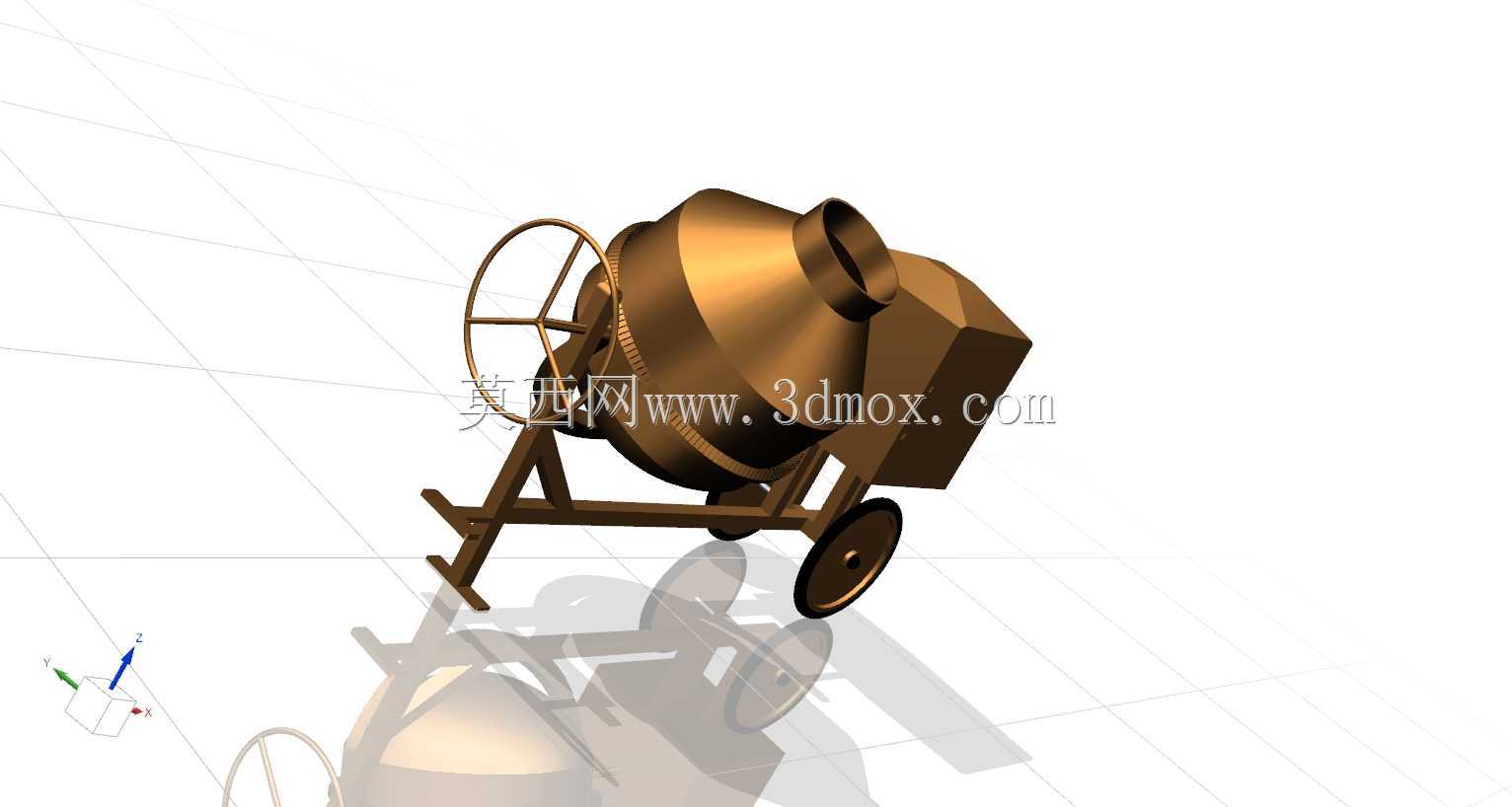

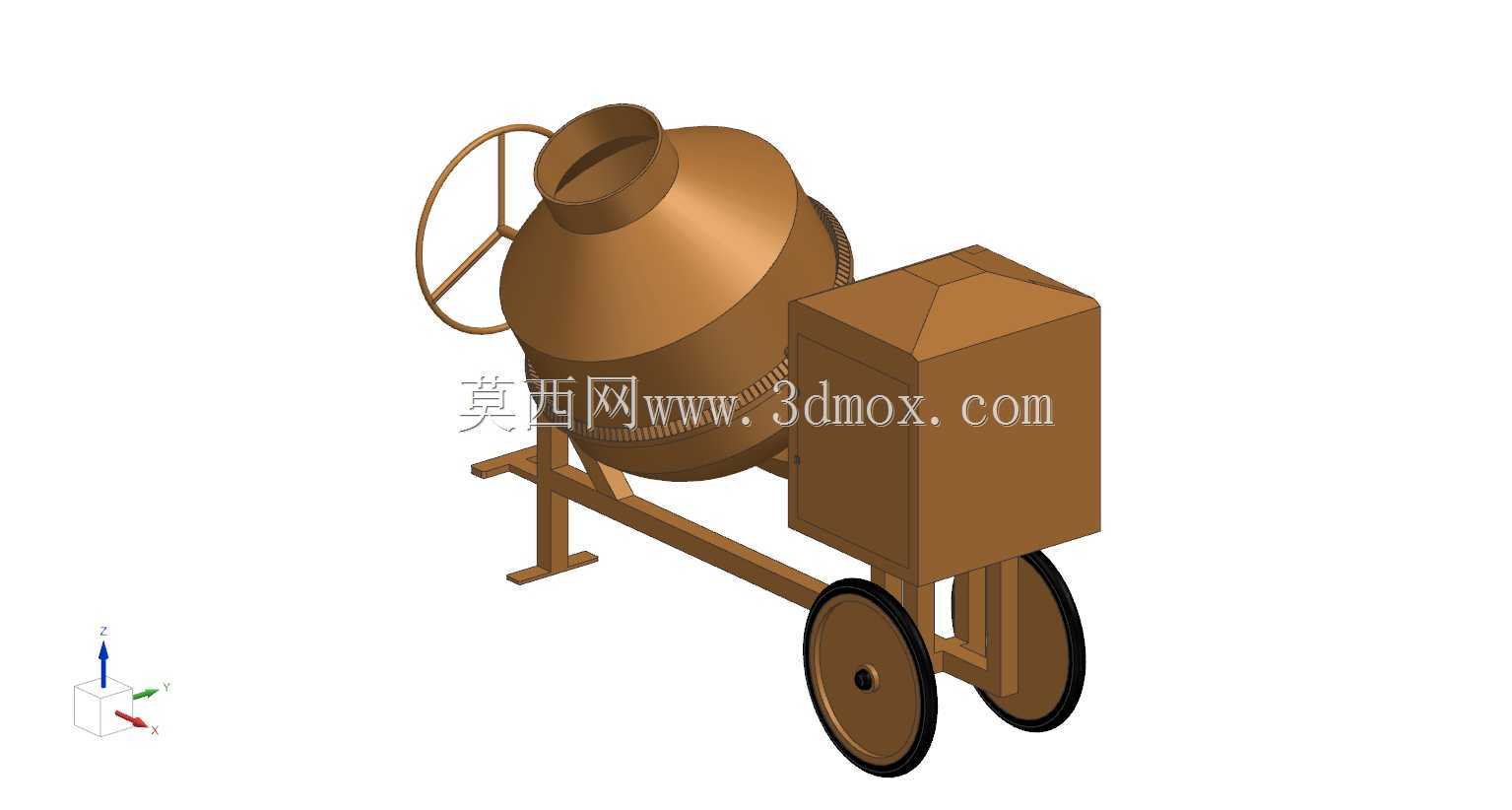

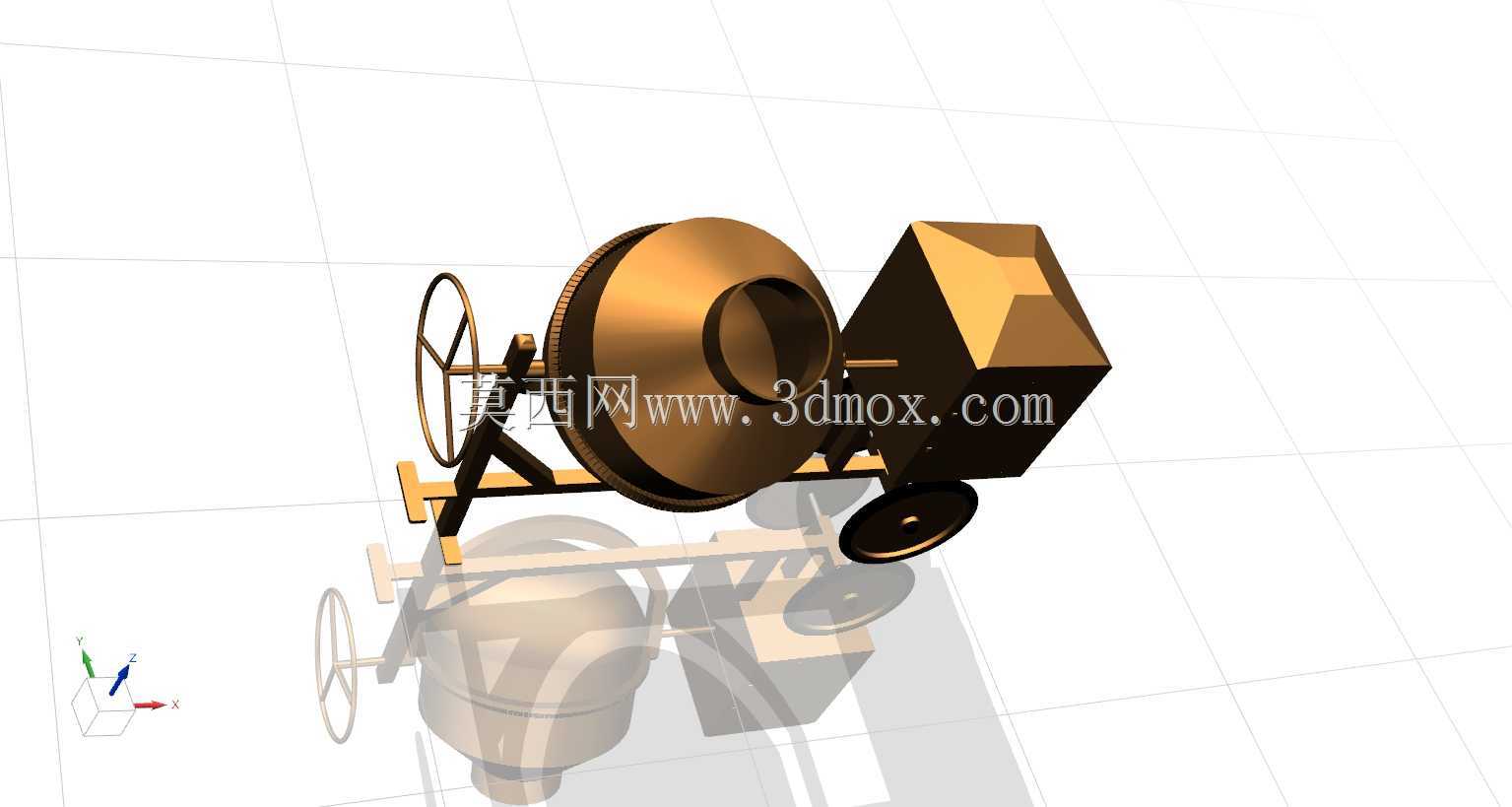

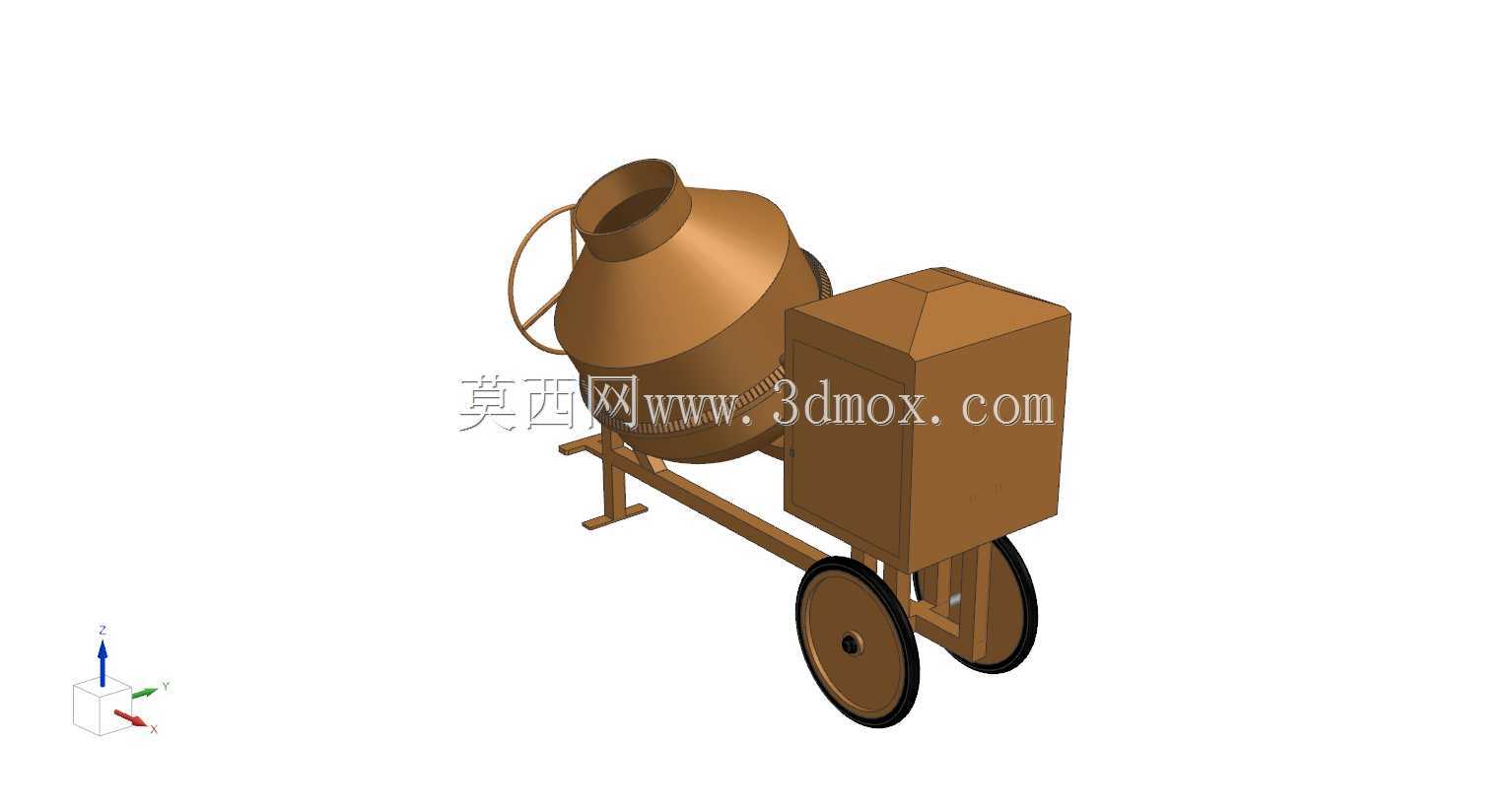

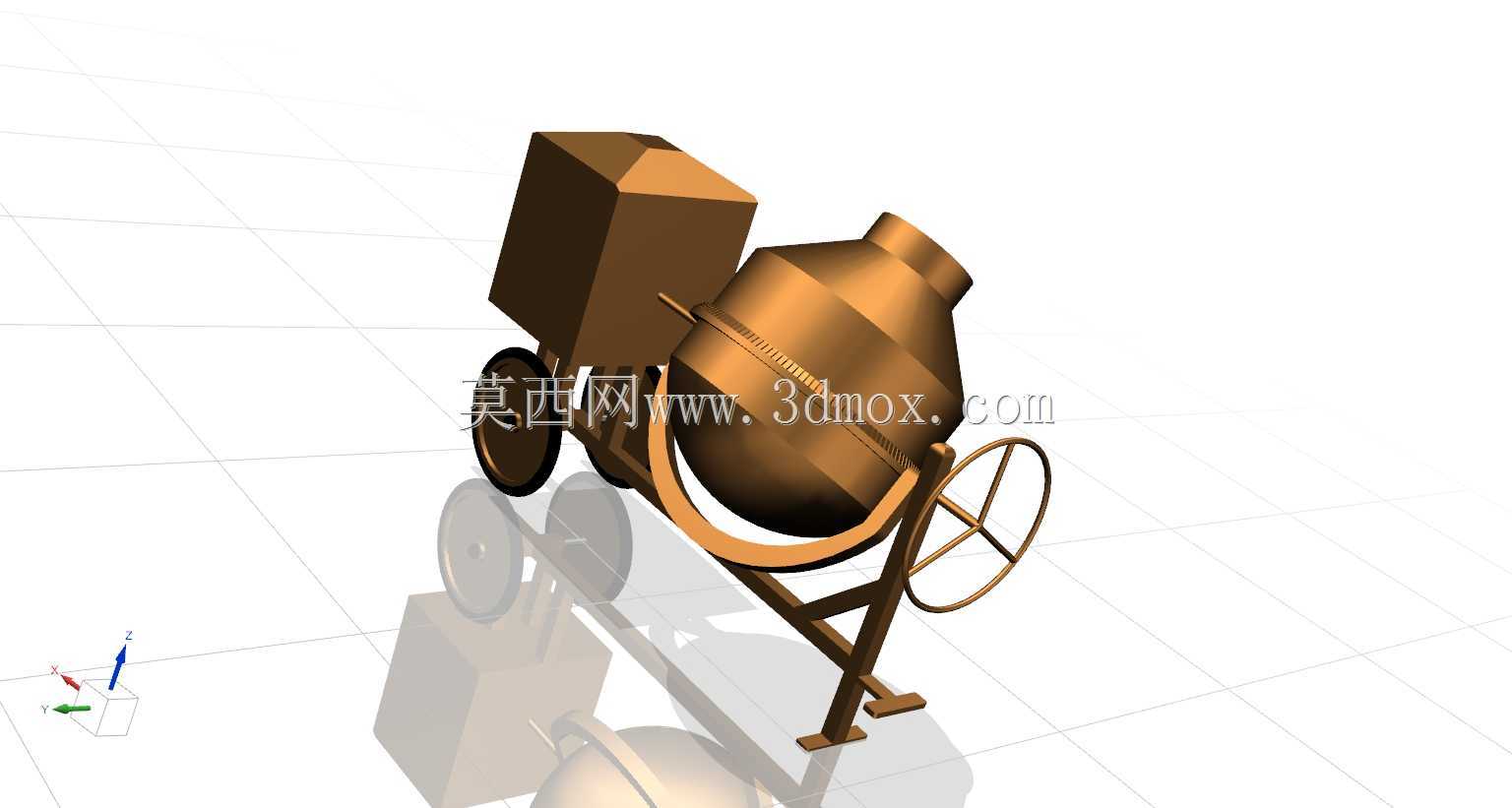

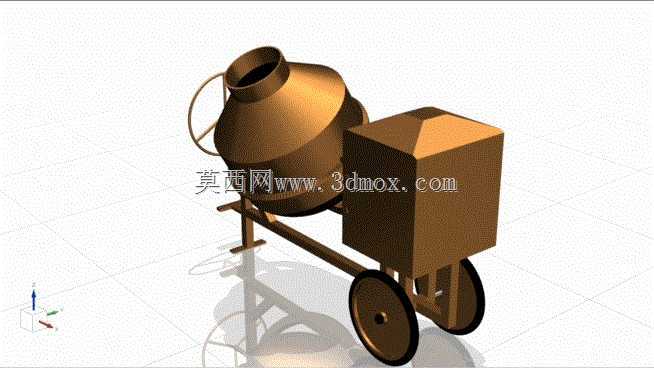

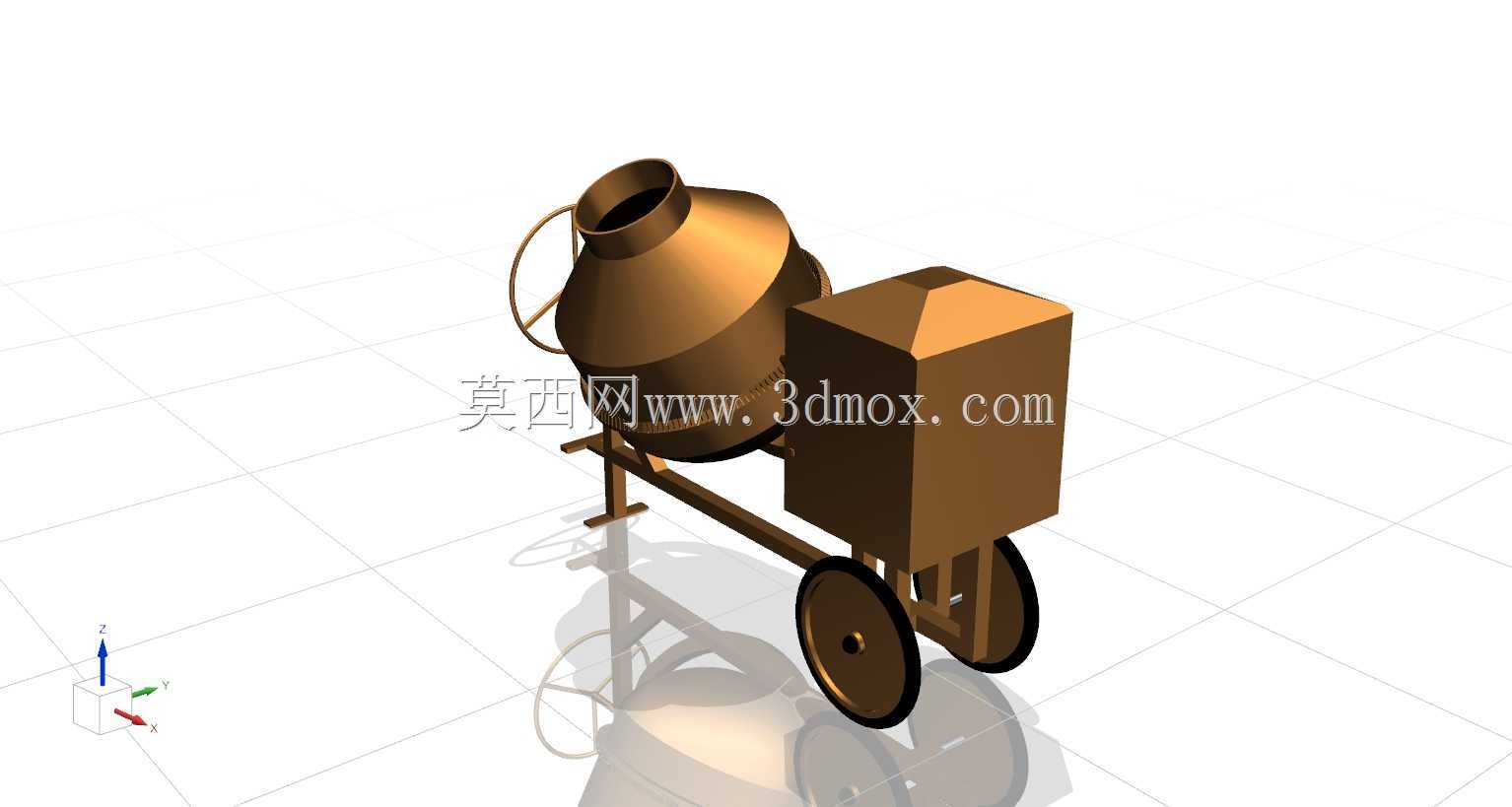

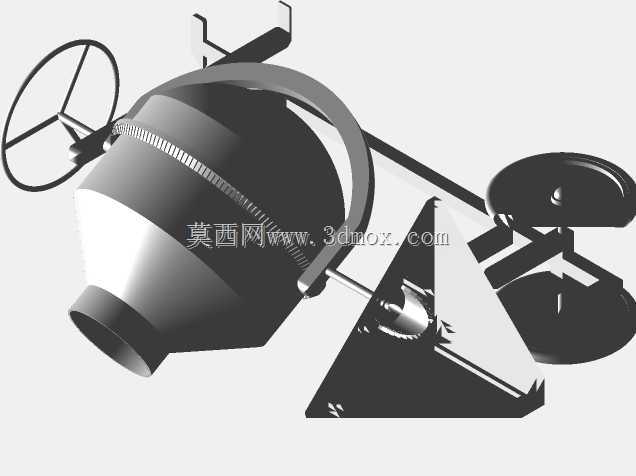

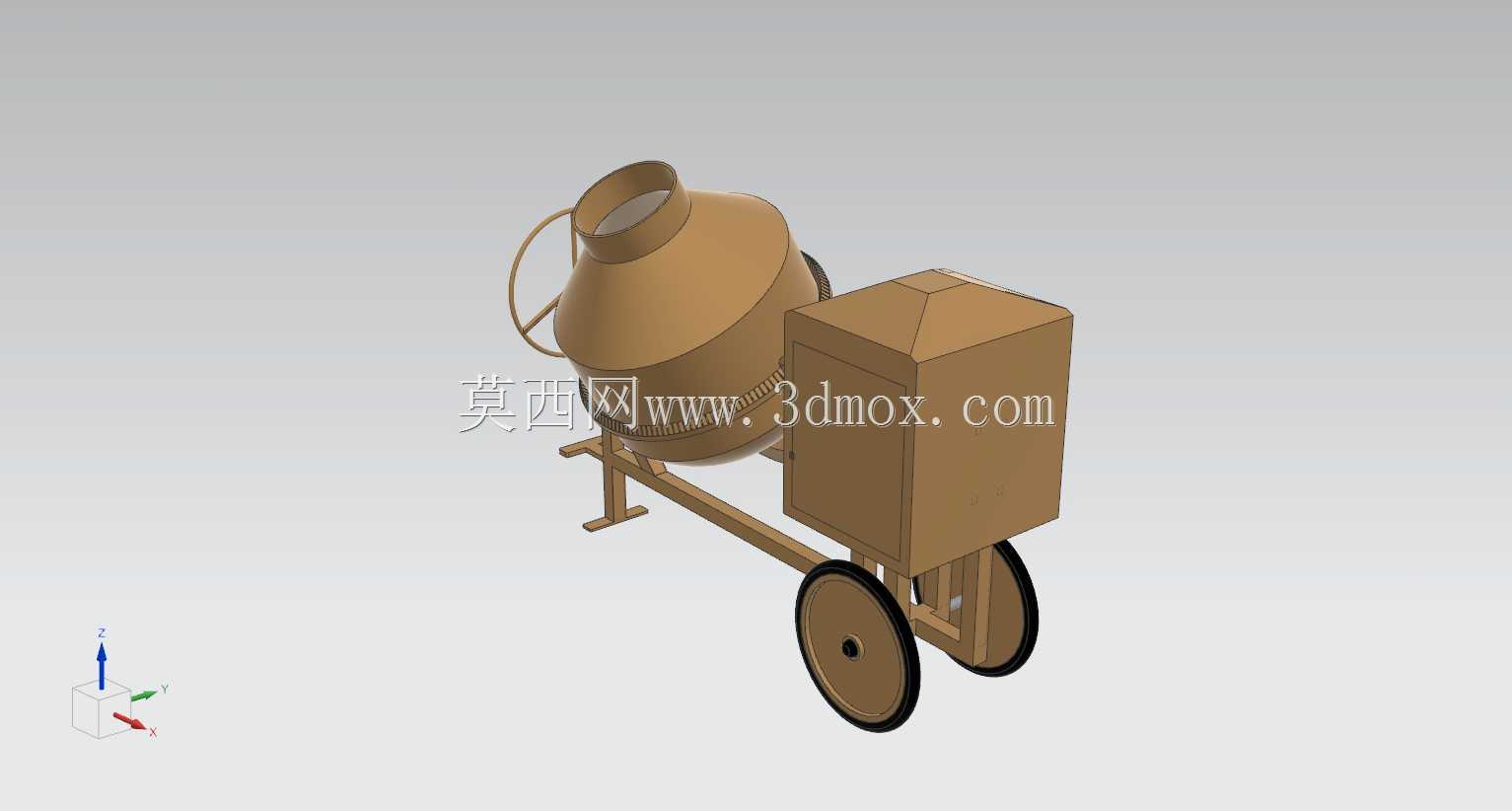

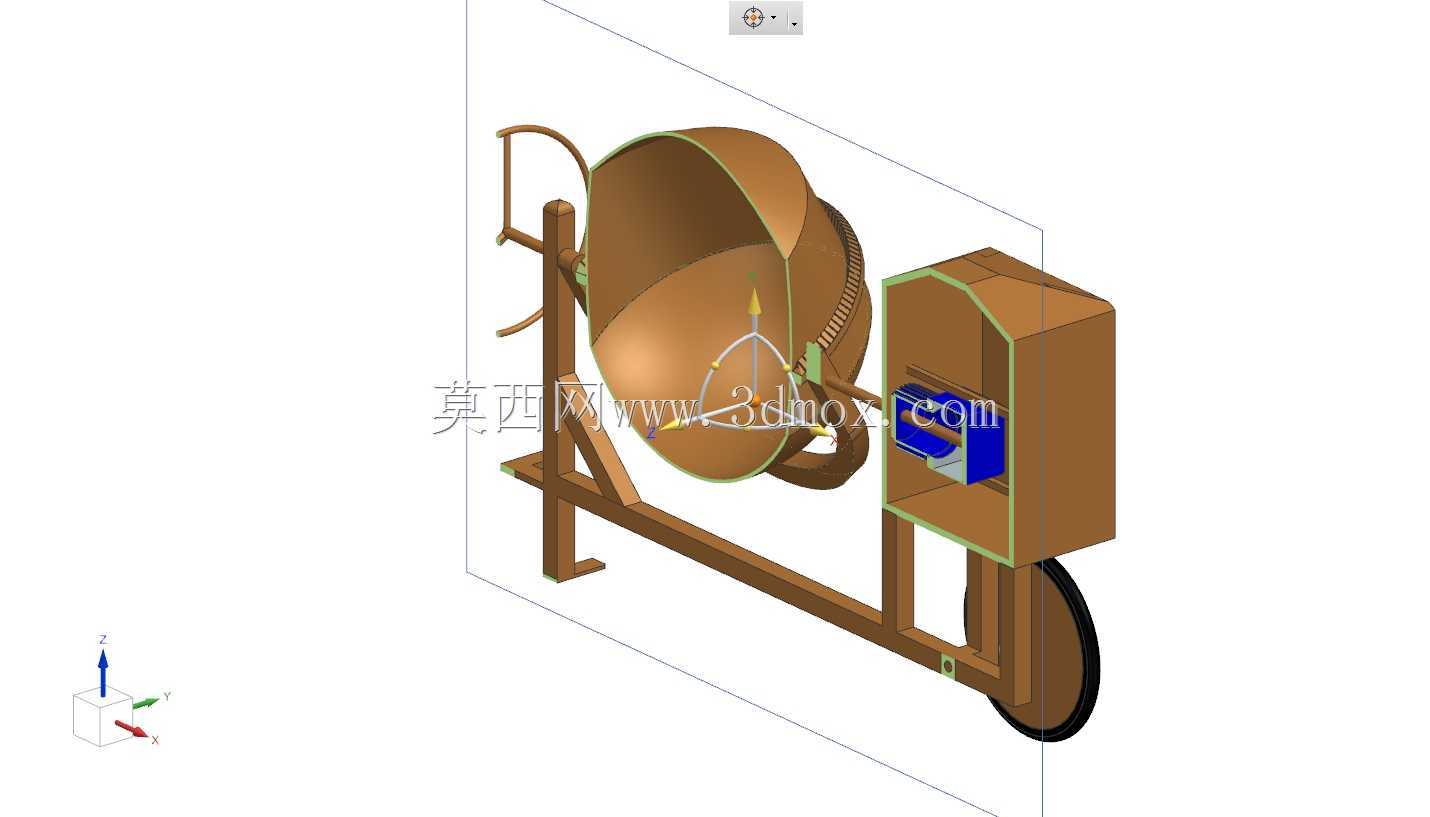

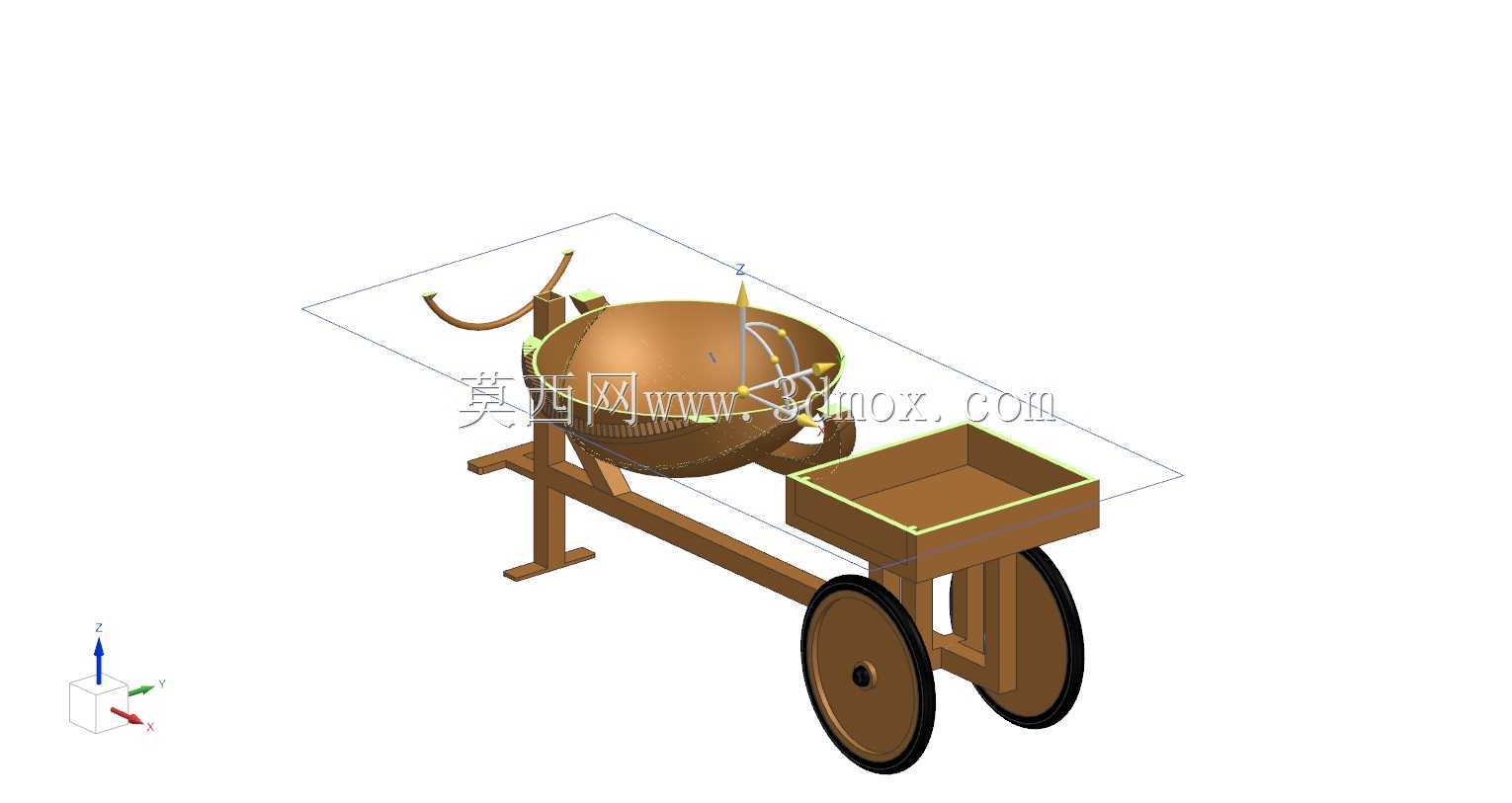

　　这款小型轮式搅拌设备的三维结构，核心围绕小规模现场作业的灵活需求搭建，区别于大型商混站的固定式搅拌机组，它的应用场景集中在农村自建房庭院施工、市政道路局部修补、室内装修垫层浇筑、小型景观工程作业这类单次搅拌量不大、作业点位分散、大型设备无法进场的工况，能在狭窄的巷道、楼层内部、边角地块完成拌合作业，无需依赖固定搅拌站点的供料，减少短距离物料转运的人力损耗。从功能实现逻辑来看，模型还原了搅拌筒倾斜布置的核心结构，筒身的进料口与出料口采用一体化锥段过渡，作业时通过筒身绕自身轴线的回转，带动内部焊装的螺旋导料叶片不断翻拨筒内物料，让水泥、砂石、水在连续的抬升、抛落过程中均匀混合，避免出现局部结块、灰浆离析的问题；

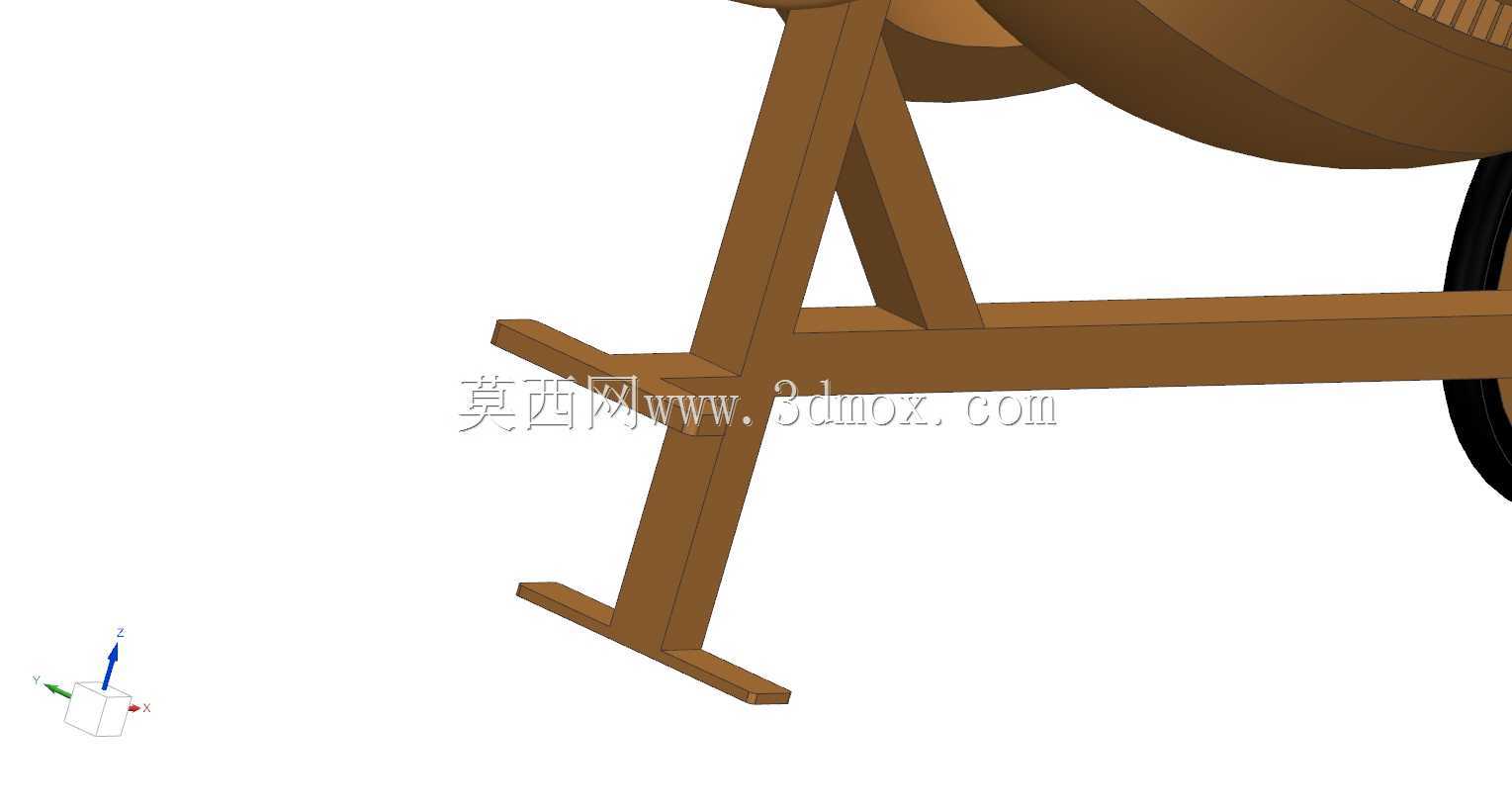

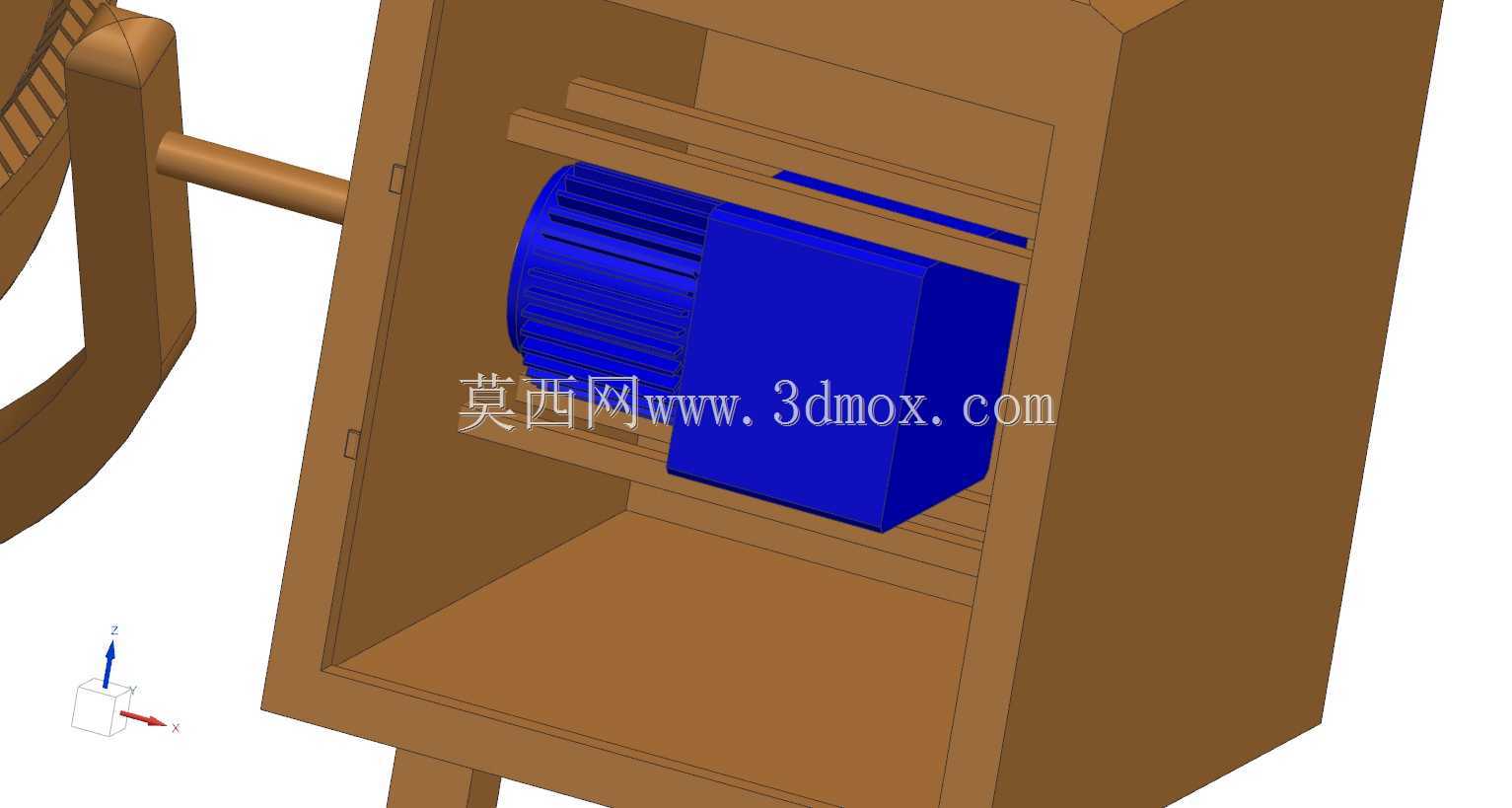

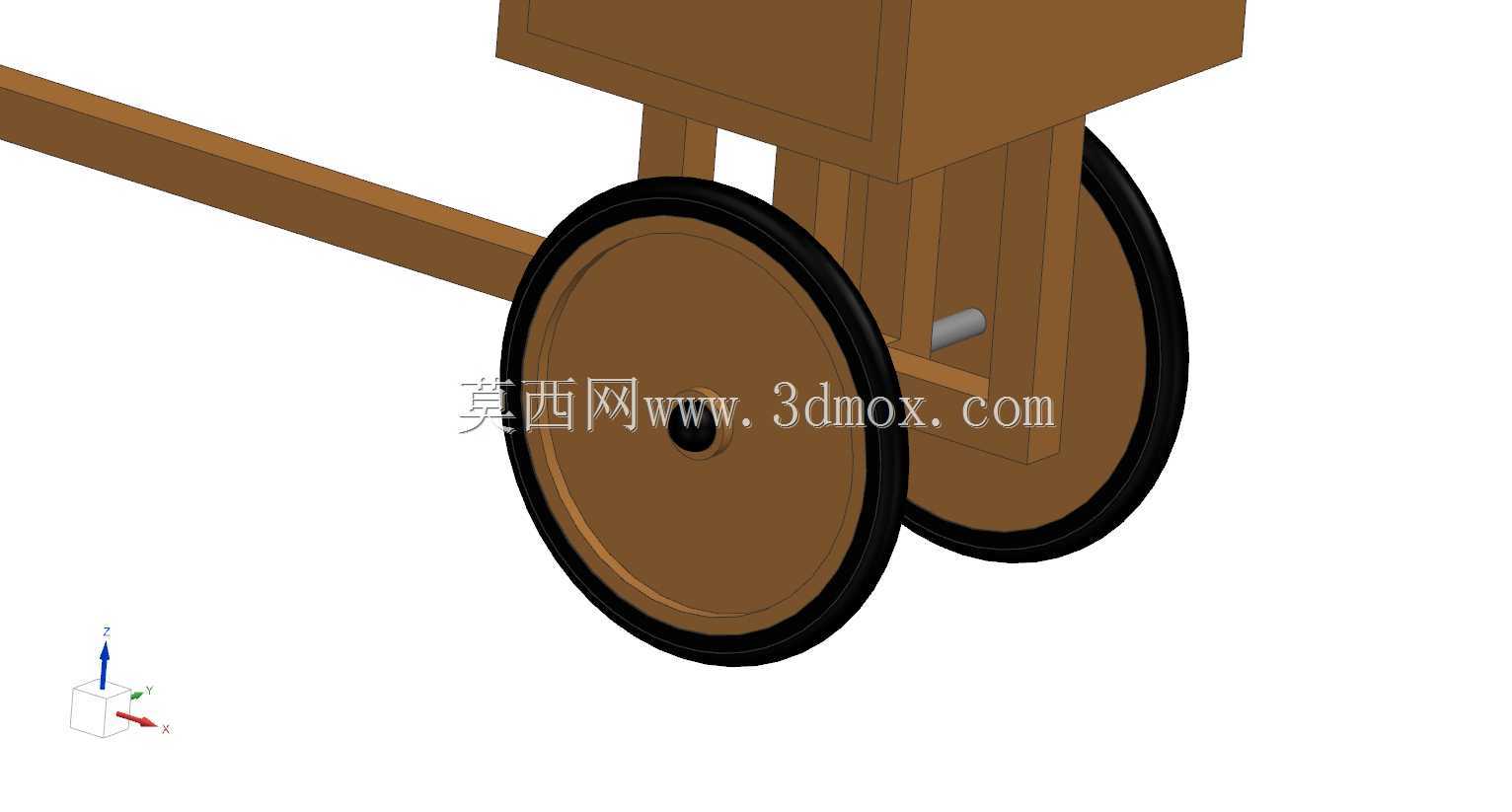

　　设备配套的动力单元布置在搅拌筒侧方的机架平台上，通过传动结构连接筒身的支撑滚圈，动力传递路径短，结构紧凑，没有冗余的外伸部件，能降低作业过程中的磕碰风险。设计过程中优先考虑了移动转场的便利性，机架下方采用两个大直径实心行走轮搭配前部支撑腿的结构，轮距匹配常规施工便道的通行宽度，作业时放下前部支撑腿即可形成稳定的三点支撑，抵消搅拌筒回转产生的偏载力矩，转场时抬起支撑腿依靠人力即可推动设备移位，无需额外的吊装或牵引设备，单人即可完成短距离的点位转移。搅拌筒的倾角经过反复校核，既保证进料时物料不会从筒口滑出，也能在出料时通过调整筒身翻转角度，让拌和好的混凝土顺着筒口导料段顺畅流出，不会在筒底残留余料，减少每次作业后的清理工作量；

　　机架采用型钢焊接的框架结构，所有受力节点都做了加强筋处理，能承受搅拌作业时的振动载荷，同时控制整体重量，避免设备过重导致推行困难。从安装边界来看，设备的整体宽度控制在常规单开门的通行尺寸以内，能顺利通过住宅楼道、施工临时围挡的出入口，整机高度适配室内楼层的净高要求，不会在室内作业时出现顶部剐蹭的问题；搅拌筒的容积匹配小规模作业的单次拌料需求，不会因为单次搅拌量过大导致物料初凝浪费，也不会因为容量过小拖慢施工节奏，动力单元的安装位置预留了足够的维护空间，日常检修、加注润滑脂时不需要拆解过多外围结构，手推扶手的高度符合人体工程学设计，推行时操作人员无需过度弯腰，能降低长距离转场的疲劳感。设备的所有转动部件都做了安全防护考量，传动部位的外围预留了防护罩的安装位，避免作业时衣物、工具卷入传动结构，搅拌筒的滚圈支撑位置采用耐磨材质设计，能减少长期回转过程中的磨损量，延长设备的维护周期，适合无专业维保人员的零散施工场景使用。
