多层带脚轮移动置物周转推车结构设计

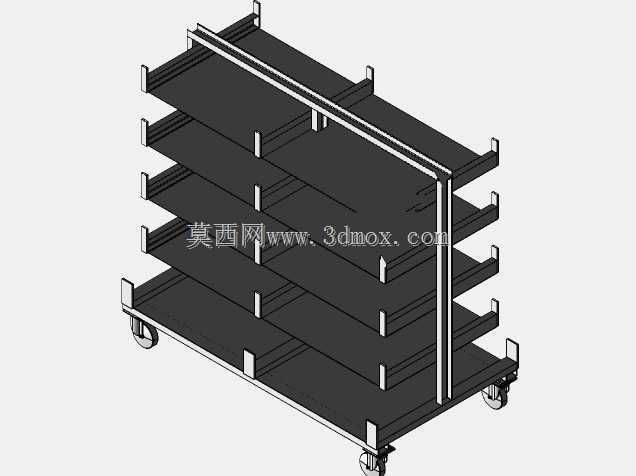

　　这款多层移动置物推车的设计，核心围绕生产车间、仓储区域的零散物料、工装夹具、待加工工件的短距离转运与临时存放需求展开，区别于固定安装的仓储货架，它的移动属性决定了整体结构需要兼顾承载稳定性、推行灵活性与空间利用率。从结构布局来看，整体采用双侧立柱支撑的框架结构，立柱选用等截面矩形型材，沿高度方向均匀设置层板支撑位，共配置五层水平置物层板，层板边缘设置向上的翻边结构，避免转运过程中放置的工件、物料盒从侧边滑落，相邻层板的间距经过测算，既可以容纳常规尺寸的塑料周转箱、小型工装治具，也不会因为层间距过大浪费垂直方向的储物空间。底部框架的四个角点安装万向脚轮，其中两个脚轮带刹车锁定结构，当推车停靠在工位旁作为临时置物台使用时，

　　踩下刹车即可锁定轮组，避免推车受外力滑动移位，推行状态下万向轮的转向结构可以灵活调整行进方向，适配车间内狭窄的通道、设备间隙等通行场景。设计过程中重点考量了框架的受力变形控制，两侧立柱之间设置横向连接横梁，在推车长度方向的中部位置加装竖向加强筋，避免满载状态下层板中部出现下挠变形，同时立柱与层板的连接采用可拆卸式的紧固件结构，方便根据实际存放物料的高度需求调整层板的安装位置，适配不同尺寸物料的存放需求。整体外形的宽度控制在常规车间通道的通行宽度范围内，长度方向的尺寸适配标准周转箱的摆放模数，单层层板的承载能力按照常规车间零散物料的单点位载荷做冗余设计，避免局部重载导致层板变形。推车的侧边设置一体化的推行扶手，

　　扶手高度符合人体工程学的推行施力高度，推行时无需过度弯腰，降低长时间转运物料的操作疲劳感。层板表面采用平整的板式结构，没有突出的尖锐棱角，避免取放物料时刮伤工件表面或者划伤操作人员，框架所有的型材连接位置都做了圆角过渡处理，消除加工、装配过程中产生的毛刺锐边。在实际生产场景中，这类推车可以用于机加工车间的工序间工件转运，将上一工序加工完成的工件放置在层板上，转运至下一工序的设备旁临时存放，也可以用于装配车间的零配件配送，按照装配工位的物料需求配齐螺丝、垫片、小型组件等零配件，通过推车直接配送至工位旁，减少操作人员往返物料仓取件的无效走动时间，还可以作为维修班组的工具移动存放架，将常用的维修工具、耗材分层放置在推车上，

　　跟随维修人员移动到设备故障点位，无需反复往返工具室取放工具。设计时也考虑了不同使用场景的适配性，整体框架的结构强度可以满足常规工业场景的使用需求，脚轮选用耐磨的聚氨酯材质，既可以在环氧地坪的车间内推行，也可以在水泥地面的仓储区域使用，推行过程中噪音低，不会刮伤地面涂层。层板的支撑结构采用挂接式设计，无需额外工具即可完成层板的高度调整与拆卸，当需要存放尺寸较高的工件时，可以拆除中间的一层或数层层板，拓展单格层的存放高度，提升设备的场景适配能力。底部框架的结构做了低位设计，降低整车的重心高度，即使满载状态下推行，也不会因为重心过高出现侧翻风险，四个脚轮的安装位置突出于底部框架的边缘，提升整车停靠时的支撑稳定性，即使受到侧向的轻微碰撞，也不容易出现倾翻。
