CA6140机床配套下沉式冷却水槽结构

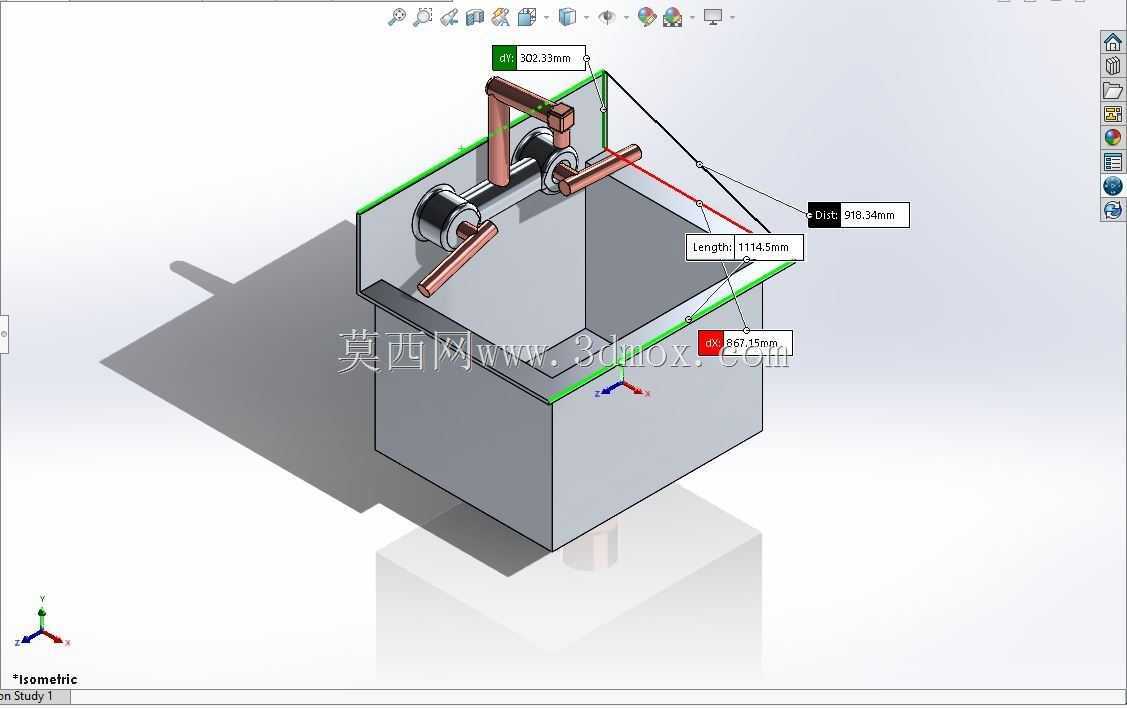

　　在普通卧式车床的日常加工场景里，切削液的导流、回收与切屑的临时承接一直是车间现场容易被忽略却直接影响加工效率的细节，这套适配CA6140车床的下沉式水槽结构，正是针对传统车床外置接水盘容易飞溅、占用操作空间、切屑清理不便的痛点做的定向结构优化。从实际安装边界来看，该结构整体嵌入车床床身靠近操作侧的下沉预留空间，垂直方向总高度控制在190mm以内，不会超出床身底部的安装基准面，水平方向的安装定位尺寸匹配CA6140床身前端的原有安装孔位，不需要对床身主体做额外的打孔、焊接改造，现场安装时只需要拆除原有老旧的外置接水盘，将水槽整体嵌入预留下沉位，通过侧边的定位块卡紧即可完成固定，适配性较强。

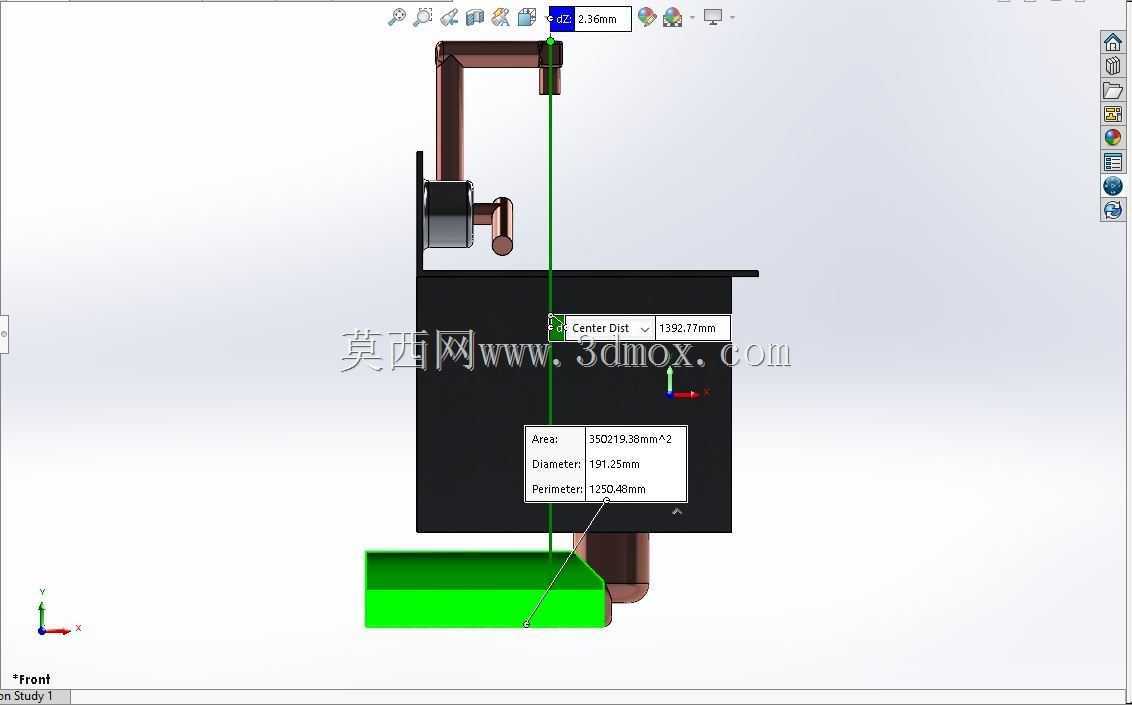

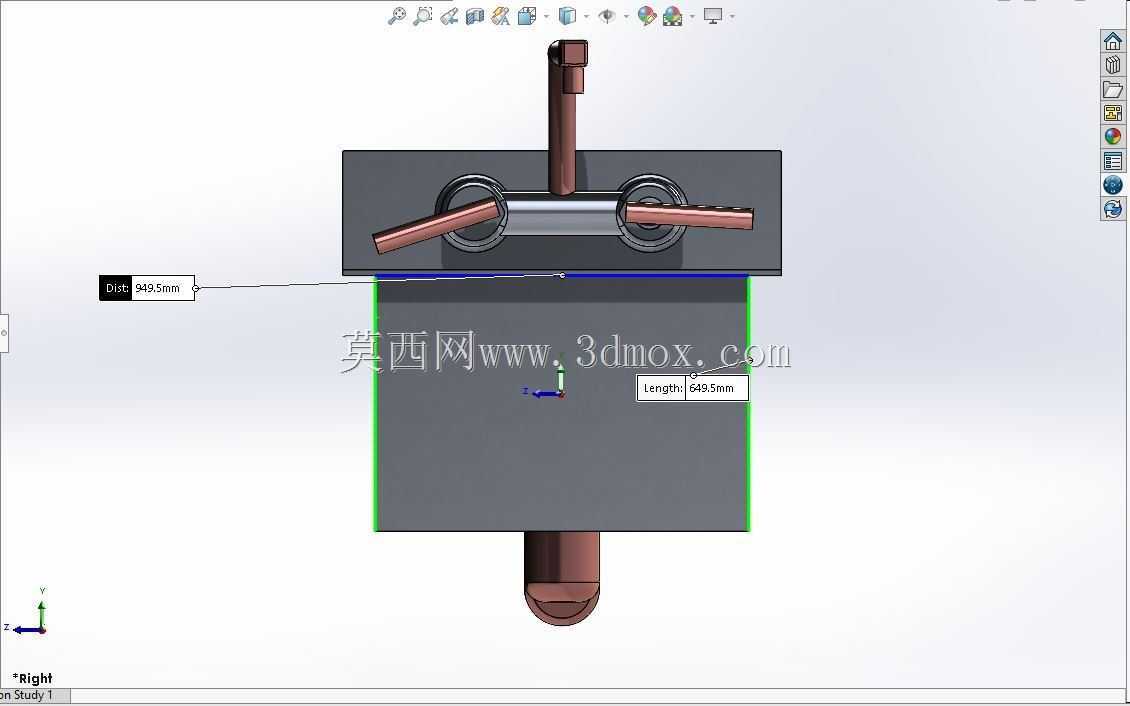

　　从功能特性上看，水槽主体采用直角挡边结构，靠近操作侧的挡边高度比靠近主轴侧低25mm，既可以保证切削液顺着卡盘、刀架方向回流时不会从操作侧溢出，又能避免过高的挡边干涉操作人员更换刀具、测量工件的动作；水槽底部做了1:50的倾斜坡度，最低处预留了直径19.05mm的排液口，可以直接对接车间现有切削液回收管路，不需要额外加装转接接头，日常使用中混有细碎切屑的切削液会顺着坡度自动流向排液口，不会在槽底形成积液残留。伸出的弯管结构是切削液的加注与导流支路，弯管的水平伸出距离控制在130mm以内，出水端对准刀具切削区域的正上方，管路内部做了光滑过渡处理，不会因为管路弯折造成切削液流量衰减，弯管与水槽主体的连接位置采用旋转密封结构，可以根据不同长度的工件加工需求调整出水角度，调整范围覆盖0到90度，调整后不需要额外锁死即可依靠密封件的摩擦力保持定位，操作十分便捷。

　　设计过程中优先考虑了车间现场的使用耐久性，水槽主体的板材厚度预留了足够的刚性余量，日常清理时操作人员可以直接用铁钩扒出槽内堆积的切屑，不会因为局部受力造成槽体变形；槽体表面的棱角全部做了R3的圆角处理，避免清理切屑时划伤操作人员的手部，也不会残留尖锐的切屑毛刺。从实际使用场景来看，这套结构既可以用于CA6140车床的原厂备件替换，也可以用于老旧车床的现场改造，针对加工钢件时产生的带状切屑，水槽的宽度尺寸预留了足够的临时堆积空间，不需要每加工完一件工件就清理切屑，可以配合车间的定时排屑节奏完成清理；针对加工铸铁件产生的粉状切屑，倾斜的槽底可以让粉状切屑随着切削液顺利流向排液口，不会在槽底形成板结残留。

　　结构建模过程中对所有的安装配合尺寸都做了公差匹配，定位块与床身安装位的配合采用间隙配合，安装时不需要敲击即可顺利就位，排液口的尺寸匹配车间通用的软管口径，不需要定制特殊规格的管路配件；弯管的旋转位置做了限位结构，最大旋转角度不会让切削液喷到操作区域之外，避免造成地面湿滑的安全隐患。水槽前端的绿色标识区域是日常清理的操作提示位，提示操作人员清理时从该位置开始扒出切屑，避免碰到侧边的切削液管路造成管路松动。不同于市面上通用的外置接水盘，这套下沉式结构完全利用床身原有的下沉空间，不会额外占用车床周边的操作空间，操作人员站在车床前操作时，脚部不会碰到突出的接水盘边缘，走动、上下料的动线更加顺畅。在加工长轴类工件时，下沉的结构也不会干涉工件的吊装上下料，工件从主轴孔穿出后，下方的水槽可以完整承接整个加工长度范围内滴落的切削液，不会出现切削液滴到地面的情况。
