谷歌像素手机无线充电支架扫描复刻结构

　　日常桌面数码配件的结构设计中，手机无线充电支架的曲面贴合度直接决定使用体验，这款基于实物扫描获取的支架结构，完整还原了量产款像素支架的曲面弧度与支撑力学特性，可作为数码配件逆向设计、结构优化的参考样本。从实际使用场景来看，这类支架主要服务于桌面办公、居家床头等场景下的手机放置与无线充电需求，用户在放置手机时无需对准插拔充电线，靠倾斜的支撑面将手机固定在适宜观看的角度，同时底座内置的无线充电模块区域可对准手机接收线圈位置，实现边放置边充电的功能。

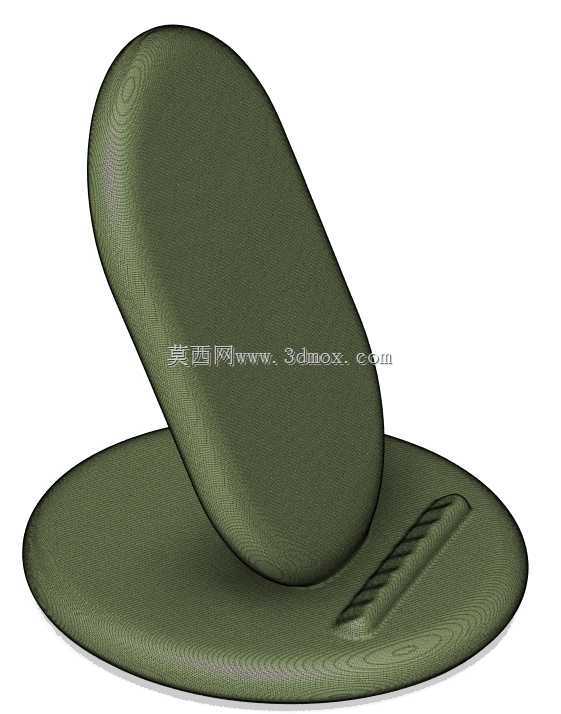

　　从结构设计思路来看，这款支架采用一体化的曲面承托设计，没有额外的活动卡扣或者调节关节，整体为一体成型结构，避免了活动结构长期使用出现的松垮、卡顿问题。支撑面采用大弧度的椭球形曲面，和手机背面的贴合范围更大，相比窄边支撑的支架，能分散手机放置时的局部压强，避免手机边框或者玻璃后盖出现压痕。底座部分为圆盘式结构，直径尺寸经过配重平衡计算，当手机斜靠在支撑面上时，整体重心落在底座投影范围内，不会出现前倾翻倒的问题，底座边缘做了圆弧过渡，没有尖锐棱角，避免日常拿取时刮碰桌面或者手部。

　　支撑面的倾斜角度经过实际使用验证，保持在65度左右，这个角度下用户坐在桌前平视屏幕时无需过度低头，符合日常观看视频、浏览信息的视线角度，同时倾斜角度也不会过大导致手机滑落。支撑面下方的底座平面上设置了一条浅凹槽式的承托边，高度仅3mm左右，刚好卡住手机的下边缘，不会遮挡手机底部的扬声器、麦克风开孔，同时能给手机提供纵向的支撑力，抵消手机自重带来的下滑分力。承托边的表面做了细微的防滑纹理处理，和手机边框接触时能增大摩擦力，即使手机套有薄款保护壳也能稳定放置，不会出现缓慢下滑的情况。

　　从安装与放置边界来看，这款支架无需额外打孔或者固定配件，直接放置在平整的桌面、台面即可使用，整体占用的桌面投影面积约为直径120mm的圆形区域，相比多关节调节的支架占用空间更小，适合紧凑的桌面布局。支撑面的高度设计适配主流尺寸的直板智能手机，从6英寸到7英寸左右的手机都能稳定放置，无线充电线圈的位置对准支撑面的中下部区域，对应手机内置线圈的常规安装位置，无需用户刻意调整放置位置就能触发无线充电。

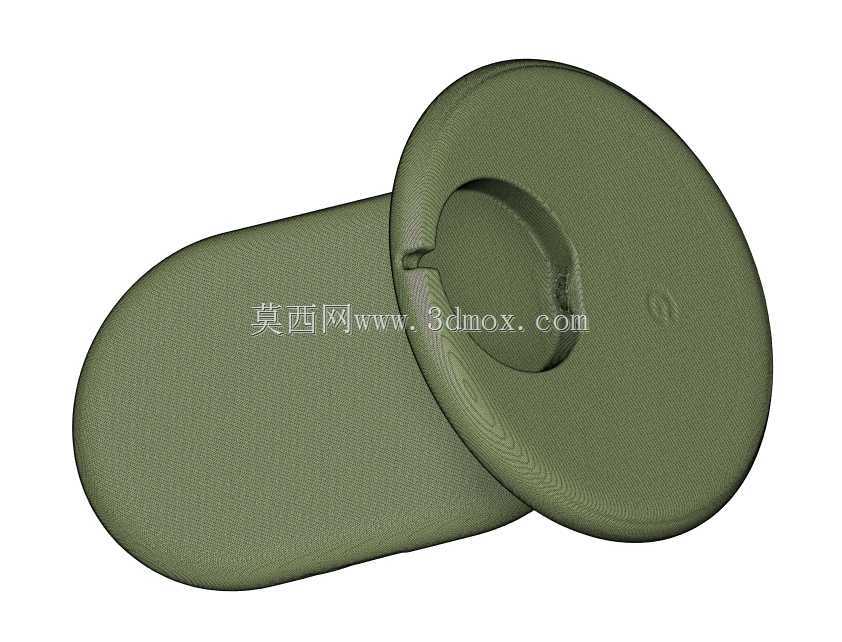

　　在曲面过渡的处理上，整个支架从底座到支撑面的衔接处采用连续的G2曲率过渡，没有折线或者突兀的转角，一体成型的结构也减少了组装缝隙，日常清洁时可以直接擦拭表面，不会有灰尘积攒在拼接缝隙中。表面的纹理处理采用细晒纹工艺，既避免了光面塑料容易留指纹的问题，也能增大和手机背面的接触摩擦力，提升放置稳定性。结构壁厚保持均匀的2.5mm设计，既保证了整体结构的刚性，放置手机时不会出现形变晃动，也不会因为壁厚过大导致材料浪费、整体重量过重的问题。底座底部预留了环形的防滑胶条安装槽，安装硅胶防滑胶条后，和木质、玻璃、金属桌面接触时都能保持足够的摩擦力，用户单手取放手机时支架不会跟着滑动移位。

　　从逆向建模的角度来说，这份扫描数据完整保留了实物的所有曲面细节，包括承托边的防滑纹理深度、曲面过渡的微小弧度变化，在进行同类产品设计时，可以直接参考其曲面曲率分布、重心位置设计、支撑角度设定，减少反复打样验证的周期。相比从零开始建模的概念设计，基于实物扫描的结构数据更贴合实际量产的工艺要求，所有曲面的拔模角度都符合注塑成型的工艺标准，不需要额外做工艺性修正就能直接用于模具设计参考。
