28mm20mm圆形COB面发光LED光源模块

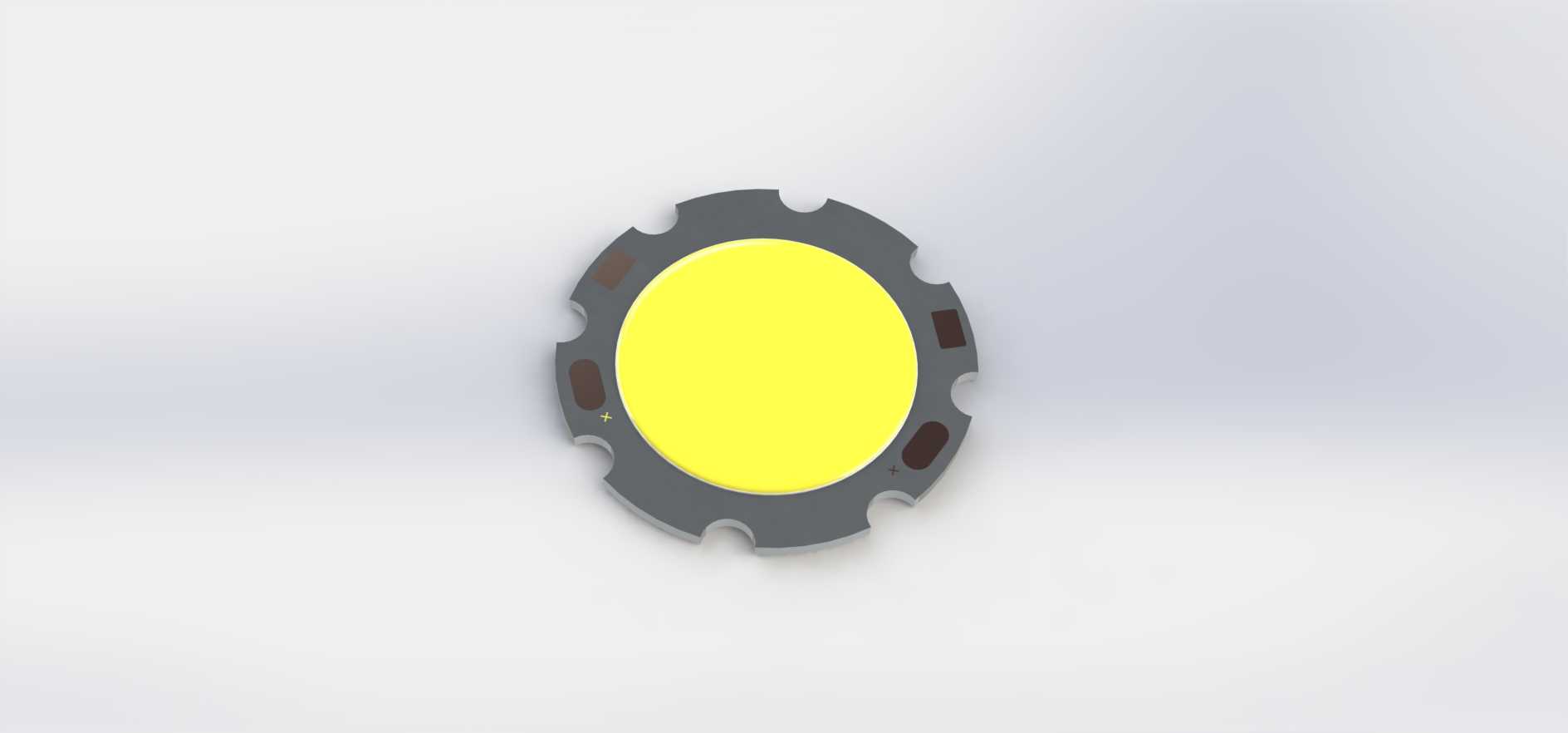

　　日常做照明类设备结构设计时，这类小尺寸圆形COB光源是出镜率极高的零部件，不管是做小型机床工作灯、设备状态指示灯、嵌入式筒灯内芯，还是小型手持照明设备的发光核心，选对适配的光源模块能省掉不少后期配光、安装的麻烦。这次建模的这款圆形COB光源，核心发光面为正圆形，整体安装外径28mm，中心发光区域直径20mm，边缘带均匀分布的缺口式安装位，不需要额外做复杂的固定压片，直接用对应规格的卡簧或者三颗M2小螺丝就能完成固定，安装边界预留了0.5mm的公差余量，就算是钣金冲压出来的安装孔有轻微偏差，也能顺利装进去，不会出现卡边或者装完偏位的问题。

　　从实际使用场景来看，这类COB光源相比传统的贴片灯珠阵列，发光均匀度优势非常明显，不会出现单颗灯珠的颗粒光斑，做近距离照明的工作灯时，照射在工件表面不会有重影或者明暗条纹，适合机床操作工位的局部照明、小型检测设备的补光光源，甚至是一些商用展柜的重点照明模块都能适配。设计建模的时候，首先要还原的就是边缘的安装缺口结构，这些缺口不是随便开的，每个缺口的位置都对应了常规灯座的卡扣点位，缺口的深度做了1.2mm，既保证卡扣卡入后有足够的固定强度，不会因为设备振动出现松脱，又不会过多占用基板的散热面积。基板部分采用的是常见的铝基材质建模，厚度设定为1.0mm，这个厚度是行业内这类小功率COB光源的通用厚度，既能保证自身的结构强度，不会在安装时因为螺丝锁紧力过大出现弯折，又能通过背面贴合的铝基板把发光时产生的热量快速传导到后端的散热结构上，避免长时间工作出现光衰过快的问题。

　　中心的发光区域做了微弧面的荧光层建模，还原了实际COB光源封装时荧光胶的自然弧度，这个弧度不是为了好看，实际生产中这个弧度会轻微调整光线的出射角度，让中心区域的光照度更均匀，边缘不会出现明显的暗圈。建模时特意把发光面和基板的衔接处做了0.1mm的溢胶细节，还原真实封装工艺的状态，不会出现两个零件完全齐平的理想化建模误差，给后续做装配仿真、渲染效果图的时候能更贴近真实产品的状态。

　　安装尺寸的匹配上，这款光源的背部焊盘位置做了标准化的两个电极焊盘，间距是8mm，对应市面上通用的COB光源接插件，不需要单独定制接线端子，采购标准件就能直接焊接或者插接，降低整个设备的物料采购成本。在做设备结构适配的时候，要注意光源前方的透镜或者柔光板距离发光面的距离不要小于3mm，不然会因为距离太近出现局部温度过高，烤坏柔光板的问题，同时这个距离也能让混光效果达到最佳，不会看到发光面的荧光层纹理。

　　从设计思路上来说，做这类标准光源件的三维模型，核心不是做外观的美化，而是把所有和安装、适配相关的尺寸做精准，包括安装孔位的相对位置、基板的厚度、焊盘的尺寸和位置、发光面的有效直径，这些尺寸都是结构工程师选型时最关注的点，如果这些尺寸有偏差，后续画完整个灯体结构打样回来，会出现光源装不进去、接线对不上、发光位置偏位等一系列问题。比如边缘的安装缺口，每个缺口的中心到光源圆心的连线夹角都是60度，均匀分布在基板边缘，不管是用三卡扣还是两卡扣的灯座，都能兼容安装，不用特意调整安装角度。另外基板边缘做了0.2mm的倒角，避免安装时锋利的边缘割伤接线或者操作人员的手，这个细节在实际生产装配中很重要，很多新手建模的时候会忽略这个倒角，导致加工出来的零件边缘锋利，装配时容易出现工伤或者线材绝缘层被划破的问题。

　　实际选型使用的时候，这类尺寸的COB光源功率一般在3W到7W之间，适配的驱动电流不要超过额定值，配合对应的散热结构，工作寿命能达到三万小时以上，不管是做工业设备的配套照明，还是民用照明产品的核心发光件，都能满足可靠性要求。建模的时候把所有配合面的公差都按行业通用的自由公差做了预留，装配时不会出现过盈或者间隙过大的问题，导入到装配体里可以直接做干涉检查，不用再反复调整尺寸。
