工业喷涂用Spartech喷枪主体结构设计

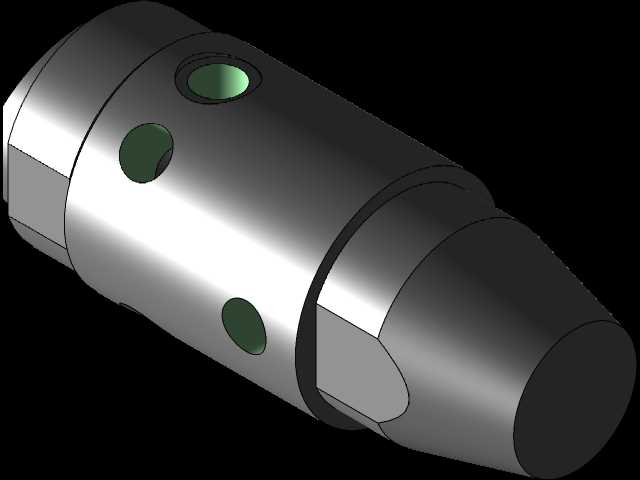

　　在表面处理生产线、五金件涂装工位、小型工件补喷作业场景中，喷枪作为流体雾化输出的核心执行部件，其主体结构的同轴度、流道布局合理性，直接决定了喷涂作业的膜厚均匀性与涂料利用率。这款Spartech喷枪的主体结构采用回转体为主的构型设计，核心功能是承接前端涂料输入与压缩空气通路，将高压流体通过内部流道分配至前端雾化结构，同时通过侧壁的调节孔位实现气路通断、流量微调的操作控制。从结构设计逻辑来看，主体采用阶梯轴式的分段构型，靠近输出端的锥面段是为了匹配前端雾化帽的安装定位，锥面的锥度公差控制在IT7级区间，保证装配后雾化帽与主体流道的同轴度，避免雾化气流偏斜导致的喷涂扇形面畸变。中段圆柱面是整个喷枪的握持与安装基准，

　　三个沿周向均匀分布的径向孔并非随意布置，其中两个对向分布的孔为压缩空气的输入与调节气路接口，剩余的偏心孔为涂料通路的泄压孔，当扳机松开时，该孔导通将流道内残余压力泄出，避免枪嘴位置出现滴漆问题。靠近输入端的扁位结构是为了匹配管路安装时的扳手夹持位，避免装配管路时整个主体发生跟转，损坏内部密封结构。从安装边界来看，主体最大外圆直径适配常规手持喷枪的握持尺寸，不会出现直径过大导致握持疲劳的问题，输入端的外螺纹规格匹配通用涂料管路的快速接头，不需要额外定制转接件就能直接接入现有喷涂系统的供料管路。设计时特意将所有径向孔的孔口做了0.2mm的倒角处理，一方面是去除机加工后的毛刺，避免装配时割伤密封胶圈，另一方面也能引导O型圈顺利进入安装槽，

　　降低装配难度。内部流道采用等径过渡设计，没有出现截面突变的台阶结构，减少涂料在流道内的残留堆积，换色清洗时只需要通入少量清洗剂就能将流道冲洗干净，减少涂料浪费与清洗工时。主体的壁厚设计经过耐压校核，在0.8MPa的常规喷涂工作压力下，壁厚的安全系数达到3.5以上，即使出现瞬时压力冲击也不会发生开裂泄漏。周向孔位的位置度公差控制在0.05mm以内，保证调节旋钮装配后，旋钮的锥面与孔口的密封面能够完全贴合，不会出现气路串气、流量调节失灵的问题。在实际产线应用中，这种结构的喷枪主体既可以用于手持手动喷涂工位，也可以通过加装固定支架安装在往复机、喷涂机器人的末端执行器上，适配自动化喷涂产线的使用需求。相较于一体铸造成型的喷枪主体，

　　这种采用棒料机加工成型的结构，内部流道的粗糙度更低，涂料流动阻力更小，对于高粘度的防腐涂料、陶瓷涂料也能实现稳定输送，不会出现流道堵塞的问题。设计时还考虑了易损件的更换便利性，所有密封槽的尺寸都符合通用密封件的标准规格，现场维护时不需要采购专用密封件，使用常规的O型圈就能完成更换，降低设备的维护成本。主体表面没有多余的凸起结构，日常清洁时只需要用抹布擦拭就能去除表面附着的漆雾，不会出现漆雾在结构缝隙内堆积难以清理的问题。
