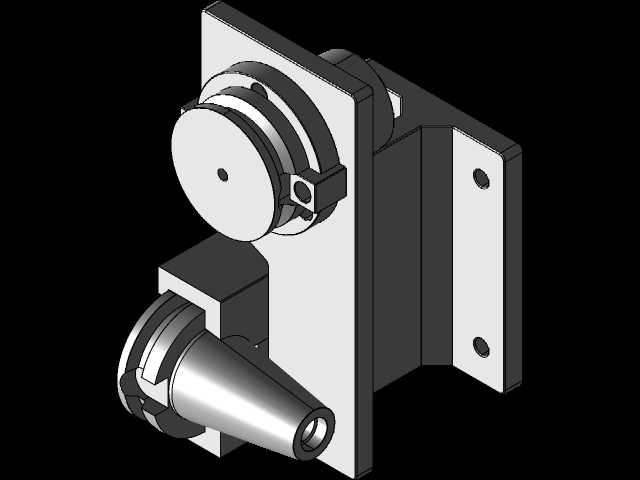

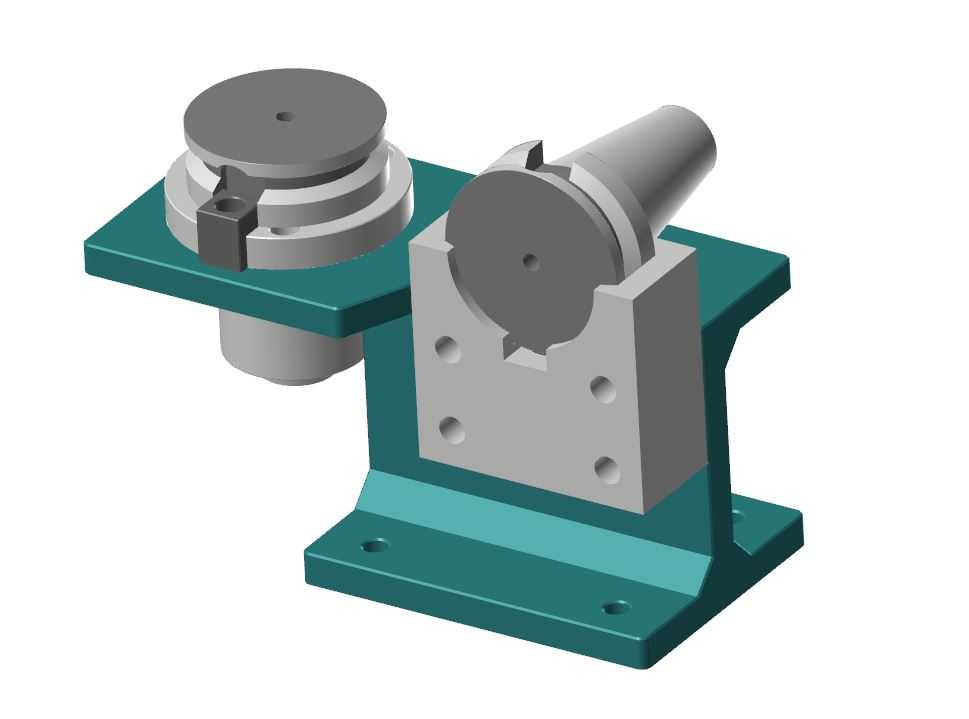

BT50锥柄刀具安装固定支座结构

　　安装时可以通过内六角螺栓直接固定在型材架或者钢板工作台面上，安装面的平面度公差控制在0.02mm以内，保证支座安装后不会出现倾斜，避免刀具装夹后因支座歪斜导致锥面贴合不良。基板正面设置了两个BT50锥孔定位座，上下排布的布局充分利用了垂直安装空间，相比水平排布的刀座能节省近40%的安装占地面积，适合操作空间有限的机床旁安装。每个锥孔定位座都采用和机床主轴锥孔一致的7:24锥度设计，锥面的表面粗糙度达到Ra0.8，和BT50刀柄锥面的接触面积不低于85%，保证刀柄装入后能获得和主轴内近似的定位精度，不会出现晃动。锥座侧面设置了弹簧销式锁紧结构，当BT50刀柄推入锥孔到位后，锁紧销会自动卡入刀柄尾部的拉钉卡槽内，在立式加工中心、数控镗铣床的日常生产场景中，刀具的机外预调、工位旁临时存放以及自动线的刀具中转工位，都需要可靠的固定结构来装夹BT50规格锥柄刀具，避免锥面磕碰、刀柄脏污影响装夹精度，这款支座结构正是针对这类需求设计的实用工装。从实际使用场景来看，这类支座既可以安装在机床操作侧的防护栏旁，用于操作人员临时放置待换的BT50刀具，也可以集成在机外对刀仪旁，作为刀具预调时的固定基座，部分多台机床组成的柔性加工单元里，也会将这类支座成排安装在刀具中转台架上，配合机械手完成刀具的缓存与取放。结构设计上，这款支座采用L型安装基板作为承载主体，基板上预留了两个沉头安装孔，孔位间距符合常见机床辅具安装的通用尺寸规范，

　　防止刀具因意外触碰从支座上滑落，需要取下刀具时只需按压侧面的解锁拨块，即可解除锁紧顺利取出刀柄，操作逻辑和机床主轴的松拉刀动作形成习惯呼应，操作人员无需额外适应即可上手。支座下部还设置了一个水平伸出的承托结构，当刀具装入锥座后，刀柄的法兰端面会和承托结构的上表面保持1.5mm的间隙，既不会干涉刀柄的正常装入，也能在意外冲击时提供额外的支撑防护，避免锁紧销受过大径向力出现变形。从安装边界来看，整个支座的垂直高度控制在220mm，水平方向从安装基板到锥座前端的最大伸出距离为160mm，安装后不会超出机床操作侧的安全防护范围，也不会和机床的自动换刀机械手运动路径产生干涉。在实际加工车间的应用中，这类支座相比传统的木质刀架、塑料刀套，

　　金属材质的结构具备更好的抗切削液腐蚀能力，表面做了发黑处理，长期接触车间内的油雾、切削液也不会出现锈蚀，日常维护只需定期擦拭锥面、清理锁紧销处的切屑即可，使用寿命能达到普通塑料刀座的5倍以上。设计过程中，针对BT50刀柄的重量特性，每个锥座的额定承载能力设计为20kg，足以满足装夹搭载大直径面铣刀、粗镗刀的重型BT50刀柄的需求，不会出现锥座变形、支座歪斜的问题。两个锥座的中心距设置为120mm，当两个锥座同时装入最大直径100mm的刀具时，刀具之间仍有20mm的安全间隙，不会出现刀具相互碰撞刮伤刀片的情况。安装基板的厚度为12mm，采用Q235钢板铣削加工而成，具备足够的刚性，即使操作人员在装刀时施加较大的推入力，

　　基板也不会出现明显变形，保证锥座的位置精度长期稳定。对于结构设计从业者来说，这类工装的设计核心不在于复杂的传动结构，而在于对实际使用场景细节的把控：比如锥面的精度匹配、锁紧结构的操作便利性、安装尺寸的边界避让、承载能力的冗余设计，每一处细节都对应着车间实际使用中的痛点，比如锥面精度不足会导致刀柄放置时出现偏斜，长期使用会蹭伤刀柄锥面，影响后续在机床主轴上的装夹精度；锁紧结构如果操作费力，会降低操作人员的换刀效率，甚至出现操作人员嫌麻烦不锁锁紧销，导致刀具滑落摔坏刀片的情况；安装尺寸如果没有考虑安全边界，可能会和机床的运动部件发生碰撞，引发安全事故。这款支座的设计没有多余的装饰性结构，所有结构特征都服务于实际功能，是典型的生产现场实用型工装结构，既可以单独使用，也可以作为功能模块集成到更大的刀具管理站、自动换刀缓存机构中，适配不同规模的机加工车间的刀具管理需求。
