车间壁挂式得伟20V锂电池固定座结构

　　在机加工、维修类车间的日常作业场景里，手持电动工具的收纳一直是现场5S管理的细碎痛点，尤其是得伟20V系列这类普及率极高的锂电工具，备用电池如果随意堆放在工作台面，既容易被加工切屑刮擦触点、被切削液沾污引发接触不良，也会占用本就紧张的操作台面空间，取用的时候翻找也会打断作业节奏。这款壁挂式电池固定座，就是针对这类现场痛点做的适配性结构设计，核心用途是在车间墙面、工位侧立面、工具柜侧壁等垂直安装面上，为得伟20V规格锂电池提供可靠的挂载点位，实现电池的定点收纳、随取随用。

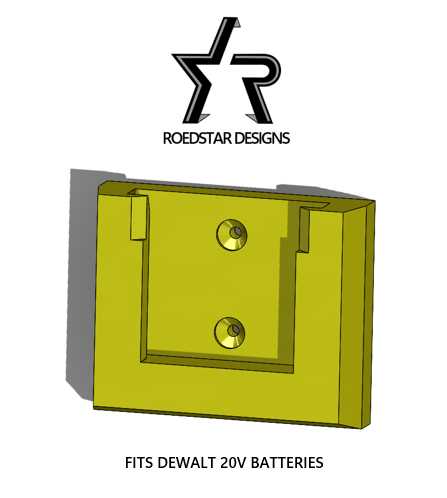

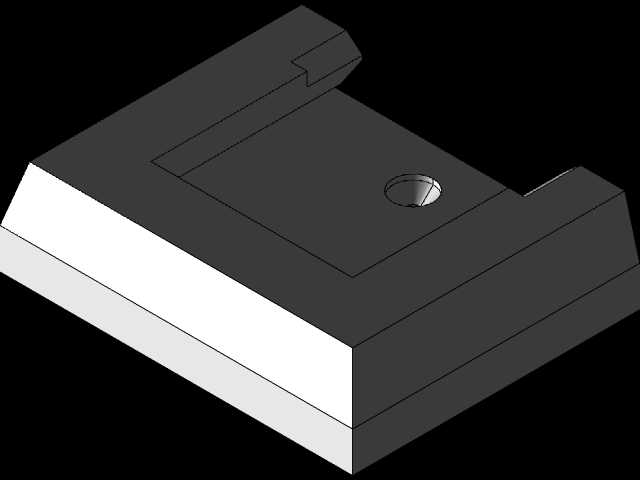

　　从功能特性上看，整个固定座采用一体化的块状基体结构，正面做了与得伟20V电池底部卡扣轮廓完全匹配的卡槽限位，电池推入后可以依靠自身卡扣结构与座体卡合锁定，不会因为车间常见的设备振动、轻微碰撞出现滑落脱出的情况；座体上设置的两个沉头安装孔，可适配自攻螺丝或者膨胀螺丝，直接将座体固定在各类垂直硬质安装面上，沉头结构可以保证螺丝安装后头部完全没入座体表面，不会对电池的插拔动作造成干涉，也避免螺丝头部刮擦电池外壳。座体的卡槽深度经过反复适配验证，既保证电池卡入后有足够的咬合深度，不会在挂载时出现松旷，也控制了插拔所需的力度，单手握持电池就可以完成取放动作，不需要额外操作解锁结构，符合车间作业时单手操作的使用习惯。

　　设计思路上完全围绕快速落地使用的需求展开，整体结构没有多余的复杂特征，所有壁厚都做了均匀化处理，不存在壁厚突变导致的打印应力集中问题，不需要额外添加支撑结构就可以完成3D打印制作，普通桌面级FDM3D打印机就可以直接加工成型，打印完成后不需要做二次打磨、装配等后处理工序，直接打孔安装就能投入使用，非常适合车间现场根据自身工位布局快速制作、按需布置。座体背部与安装面贴合的区域做了整面的平面处理，保证安装后整个座体与墙面完全贴合，不会出现局部翘边导致的挂载受力不均问题；卡槽的边缘位置都做了小尺寸的圆角过渡，一方面是避免打印过程中出现锐边翘曲，另一方面也能在电池插拔时减少对电池外壳的磨损，长期使用也不会刮花电池表面的标识与壳体。

　　从安装边界与尺寸适配来看，整个座体的外轮廓尺寸控制得十分紧凑，宽度方向刚好覆盖单块得伟20V电池的安装宽度，不会占用过多的墙面空间，多个座体并排安装时也可以根据电池数量灵活调整间距，不会出现空间浪费；安装孔的孔距经过标准化设定，既可以适配车间常见的铝型材工位架的槽位间距，也能直接在砖混墙面、木质工具柜、钢板工作台侧立面等不同材质的安装面上固定，对安装基材的适配性很强。座体的突出墙面的厚度经过优化，电池挂载后整体突出墙面的尺寸不会过大，不会对车间通道的通行造成干涉，也避免人员走动时磕碰挂载的电池。

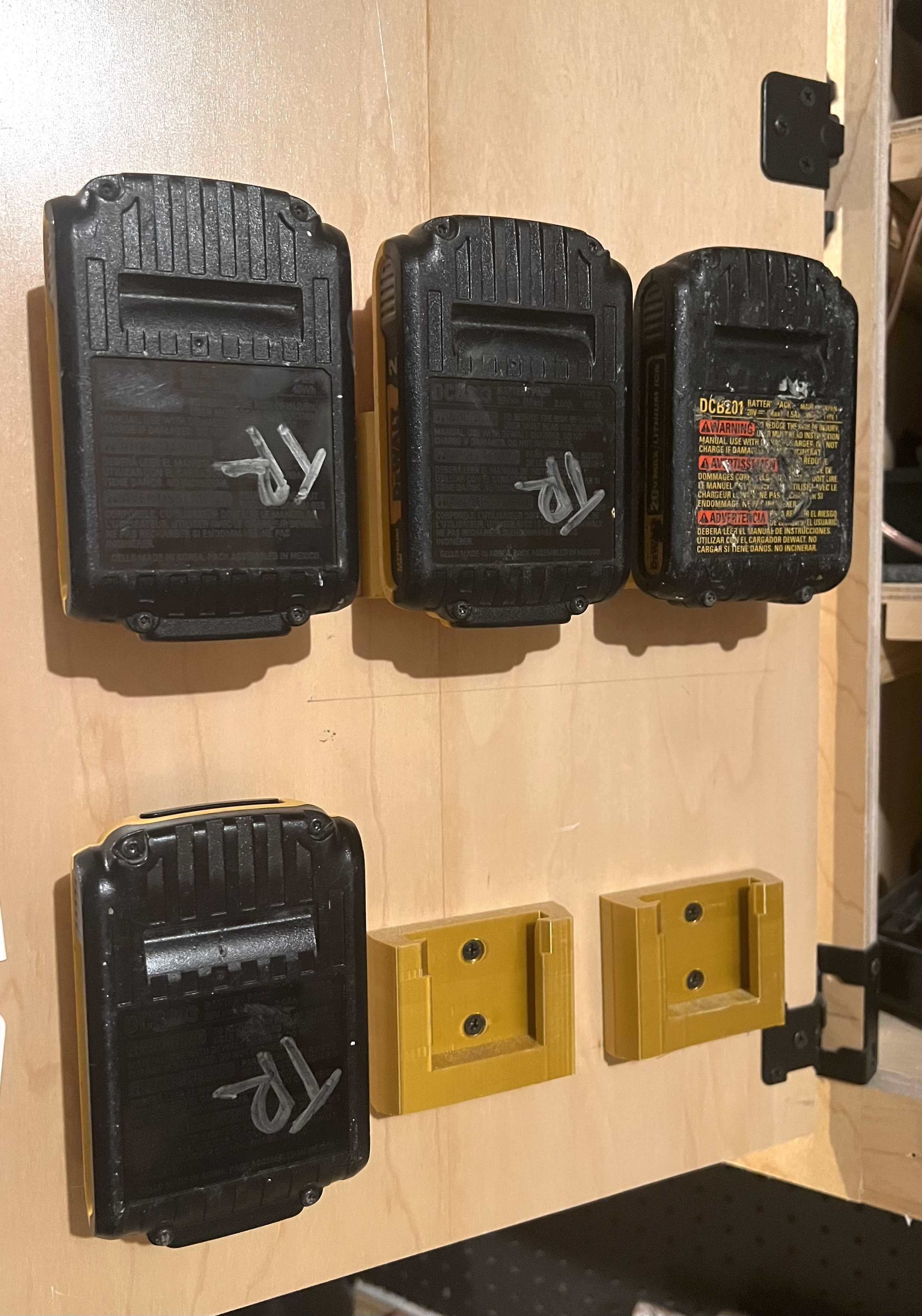

　　实际使用中，这类固定座除了安装在墙面做固定收纳外，也可以根据工位需求安装在移动工具车的侧壁、流水线工位的侧挂板上，适配不同作业场景下的电池收纳需求，座体的承重能力经过结构验证，挂载满电状态下的20V锂电池完全不会出现结构变形、断裂的问题，长期使用的可靠性足够满足车间高频次取放的使用强度。整个结构没有活动零部件，不存在磨损、失效的风险，只要安装牢固就可以长期稳定使用，不需要额外的维护操作，非常适合生产现场的工具收纳管理使用。
