装配线阶梯式给料聚箱存放机架

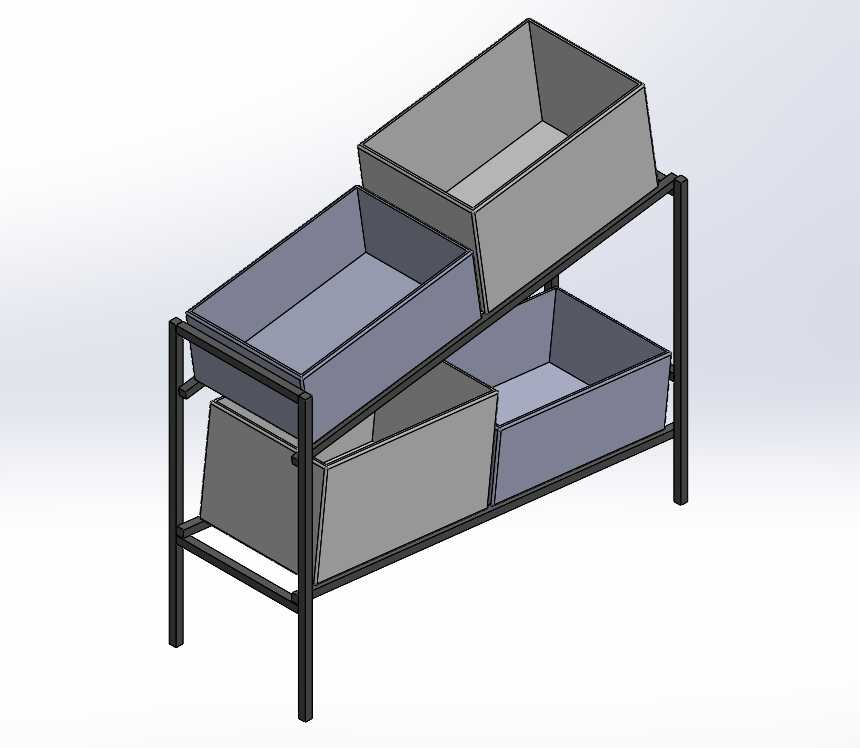

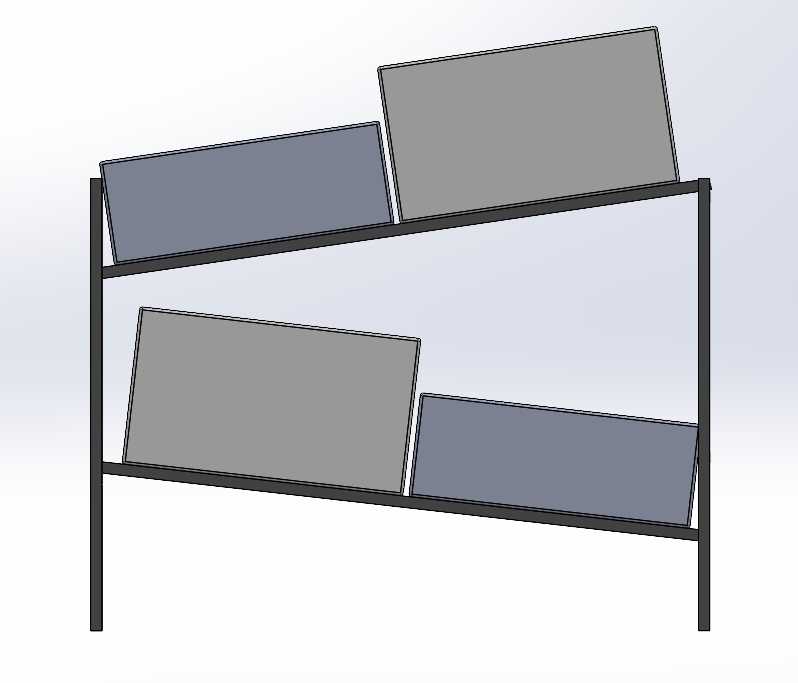

　　在汽车零部件装配、工业小件组装的流水线工位旁，这类阶梯式给料聚箱机架是工位物料暂存的核心辅助工装，主要解决平层料架取料视线遮挡、不同规格料箱混放拿取效率低的问题。从结构设计来看，机架采用方管焊接作为主支撑框架，整体做三层阶梯错位排布，每层的承载面都向前探出一定距离，让放置在不同层的聚箱开口都能完整暴露在作业人员的视线范围内，无需弯腰或者侧身探取就能拿到对应料箱内的物料，适配站立作业的装配工位人机工程要求。每层的承载边都做了向上的折边限位，避免装配线运行产生的振动让塑料聚箱出现滑移掉落的情况，框架底部设置了可调脚杯，能够适配车间地面不平整的安装场景，调整机架整体水平度，防止料箱倾斜导致小件物料洒落。设计阶段优先考虑了工位旁的安装边界，

　　整体宽度控制在单工位操作面的合理范围内，不会占用流水线旁的人员通行通道，深度方向贴合料箱的常规尺寸，不会让料箱过度探出机架边缘，同时阶梯的高度差经过反复校核，既保证下层料箱的取放空间足够，也不会让整体机架过高导致顶部料箱取料困难。实际应用中，这类机架可以根据装配工位的物料种类，在不同层放置对应规格的塑料聚箱，比如上层放置小规格的紧固件、密封件，中层放置中等尺寸的装配卡扣、连接件，下层放置体积稍大的衬套、防护件，作业人员在工位上无需大幅移动身体就能完成不同物料的拿取，能够有效减少无效动作时长，提升装配作业的整体效率。框架的焊接位置都做了打磨处理，避免尖锐毛刺划伤作业人员或者刮破料箱，表面做喷塑处理，能够适应车间内油污、粉尘的使用环境，

　　长期使用不会出现锈蚀掉漆的情况。机架的立柱上预留了安装孔位，可以根据实际使用需求加装侧挂的工具挂钩或者标识牌卡槽，方便对应物料的标识管理，避免不同工位的物料混放。在结构强度校核上，每层承载按照单工位最大物料存放重量做冗余设计，即使满箱放置金属紧固件也不会出现框架变形的情况，支撑腿的受力点做了加强焊接，避免长期承重出现焊缝开裂的问题。和普通的平层置物架相比，这种阶梯错位的结构能够在相同的占地面积下，提供更多的可视化物料存放位，不会出现后排料箱被前排遮挡需要翻找的情况，尤其适配多品种小批量的装配生产场景，能够帮助作业人员快速定位所需物料，减少找料的时间浪费。安装时不需要额外打膨胀螺栓固定，依靠自身重量和脚杯的摩擦力就能保持稳定，方便根据产线调整的需求灵活移动位置，适配柔性装配线的布局调整要求。料箱和机架承载面之间预留了微小的间隙，方便料箱的整体更换，当某一类物料用完时，可以直接将整箱换下，不需要逐个倒料，能够缩短物料补给的停机时间。
