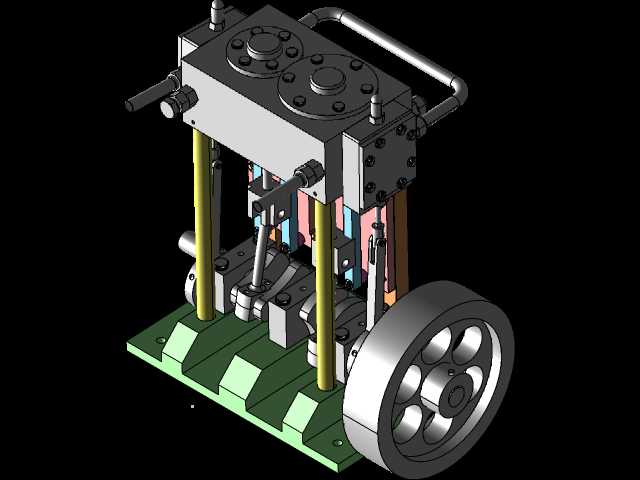

立式双缸复合蒸汽动力装置结构设计

项目分类:发动机 发布时间:2023-11-23 ID:717513
  • 立式双缸复合蒸汽动力装置结构设计

  这套立式双缸复合蒸汽动力结构,在小型蒸汽动力应用场景中有着明确的适配方向,既可以作为教学演示领域的热力循环原理展示载体,也能适配小型固定式动力输出场景,为低转速大扭矩需求的小型作业设备提供动力源,比如早期小型工坊的加工机具驱动、小型船舶的辅助动力单元,或是科普场馆的动力原理演示装置,都能通过这套结构实现稳定的动力输出。从实际用途来看,双缸复合结构的设计核心是提升蒸汽的利用效率,高压蒸汽先进入第一级气缸完成初步膨胀做功,之后再导入第二级气缸继续利用剩余热能做功,相比单缸蒸汽机,能在同等蒸汽消耗量下获得更高的动力输出效率,同时双缸错相位布置的结构,能让曲轴的动力输出更平顺,减少单缸结构常见的动力死点问题,降低运转过程中的振动幅度。

  从功能特性上拆解,这套结构的动力输出端集成了大直径飞轮结构,飞轮本身的转动惯量可以储存做功冲程的多余能量,带动活塞顺利越过上下止点,让整个运转过程的转速波动控制在更小范围内;缸体部分采用立式排布,两个气缸平行布置在机架上方,通过配气阀组控制蒸汽的进出时序,配气结构与曲轴的传动通过连杆机构实现同步,保证蒸汽进排的时机与活塞运动位置精准匹配;底部的安装基座采用带加强筋的一体式铸造型结构,预留了多个安装固定孔位,可以直接通过螺栓将整套装置固定在安装平台上,基座的承力面经过平面度设计,能保证缸体立柱、曲轴轴承座的安装同轴度要求,避免运转过程中出现偏磨问题。

  设计思路上,这套结构优先考虑了装配与维护的便捷性,缸体与基座之间的支撑立柱采用可拆卸式设计,既可以在装配时调整缸体与曲轴的相对位置,也能在后期维护时快速拆解活塞连杆组件,不需要完全拆解整个基座结构;蒸汽管路的走向采用外置式布置,进汽管从缸体侧方接入,排汽管路顺着支撑立柱侧边排布,避免管路与运动的连杆、飞轮部件产生干涉,同时管路接口都采用标准的法兰连接结构,方便外接蒸汽源与排汽回收装置;曲轴部分采用整体式锻造结构,两个曲柄的相位角按照90度布置,保证任意时刻至少有一个气缸处于做功冲程,彻底消除启动死点,不需要额外的辅助启动结构就能顺利启动运转。

  关于外形尺寸与安装边界,整套结构的横向最大尺寸集中在飞轮侧,飞轮的外圆直径是整套装置的最大回转半径,安装时需要在飞轮外侧预留不小于飞轮半径1.2倍的安全操作空间,避免运转过程中人员或其他物件接触旋转部件;纵向尺寸上,立式缸体的顶部是装置的最高点,顶部预留了提手结构,方便整套装置的搬运移位,安装时顶部需要预留足够的散热空间,避免蒸汽管路的热量在封闭空间内积聚;基座的安装孔位采用对称排布,孔位间距按照通用小型动力设备的安装标准设计,可以直接适配多数现有小型动力台架的安装孔位,不需要额外制作过渡连接板;曲轴的动力输出端从飞轮侧伸出,输出轴的轴径、键槽尺寸都按照通用传动接口设计,可以直接连接皮带轮、联轴器等传动部件,快速对接后续的负载设备。

  在结构细节处理上,活塞与缸体的配合段预留了密封件安装槽,可以适配不同类型的蒸汽密封环,减少蒸汽泄漏量;连杆两端的轴承都采用自润滑式铜套结构,在长时间运转过程中不需要频繁加注润滑脂,降低维护频次;配气阀组的阀芯采用研磨配合结构,能保证高压蒸汽下的密封性能,同时阀组的调节手柄布置在缸体外侧方便操作的位置,可以在运转过程中手动调整配气正时,适配不同蒸汽压力下的动力输出需求。整套结构的所有运动部件都做了运动干涉校验,活塞往复运动的极限位置、连杆摆动的最大角度、飞轮旋转的包络范围都在设计阶段做了仿真验证,不会出现部件碰撞的问题,装配时只需要按照定位标记依次组装,就能保证各部件的相对位置精度。
