自定义结构多片式离合器三维设计作品

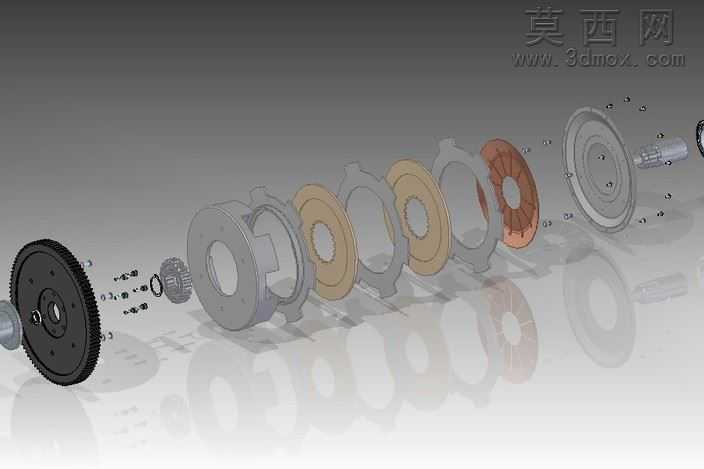

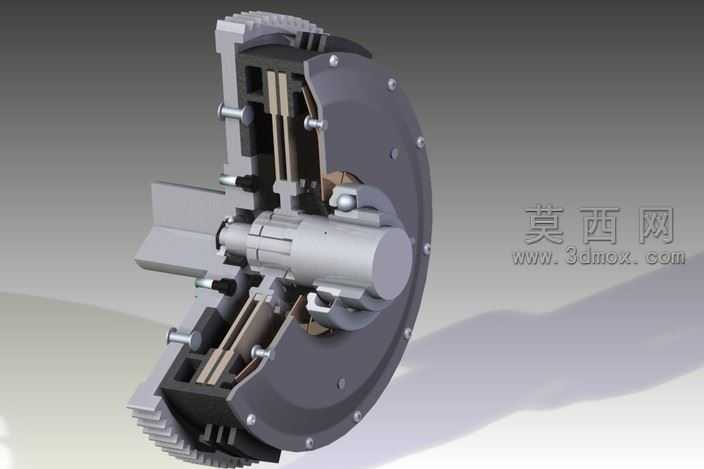

本作品为完全自定义设计的多板离合器三维模型，建模过程严格遵循机械传动部件的设计逻辑，在三维建模软件中通过参数化草图绘制、特征拉伸、旋转切除、阵列装配等操作完成全零件的独立建模，所有零件尺寸经过合理推演，既满足多板离合器的功能实现逻辑，也兼顾了结构装配的合理性。模型渲染阶段采用金属材质为主的材质体系，针对不同功能零件匹配差异化材质表现：主动摩擦片采用带细微纹理的铜基摩擦材质，呈现暖棕金属质感，表面还原摩擦层的细微颗粒纹理；从动钢片采用高抛光合金钢材质，呈现冷银金属光泽，边缘做倒角钝化处理还原真实机加工质感；输入端齿轮盘采用发黑处理的碳钢材质，呈现深灰哑光金属质感，齿面做细微磨损痕迹的材质细节提升真实感；壳体、轴类零件分别匹配铸铝、调质钢的对应材质，不同零件的粗糙度、反光度参数均经过反复调试，让渲染效果贴近工业实物的视觉表现。结构层面完整还原多板离合器的核心组成：从输入端开始依次布置输入齿轮盘、定位卡簧、轴承组件、离合器壳体、多组交错排列的主动摩擦片与从动钢片、压盘组件、输出轴端连接件，所有零件的装配约束完全符合实际装配逻辑，摩擦片组的叠放顺序、卡簧的卡槽定位、轴承的配合位置都经过校验，可直观展示多板离合器通过压紧摩擦片组实现动力接合、松开摩擦片组切断动力传递的工作原理。设计思路上跳出传统量产多板离合器的结构局限，对摩擦片的花键配合结构、压盘的压紧力传导路径、壳体的散热槽结构做了自定义优化，在保证核心传动功能的前提下，让整体结构更紧凑，零件拆分更清晰，既可以作为机械设计教学中讲解离合器结构的直观演示模型，也可以作为非标传动设备开发时的结构参考原型，模型的爆炸视图展示效果清晰呈现了每个零件的装配位置与配合关系，能帮助观者快速理解多板离合器的组成逻辑与动力传递路径。
