CA6140机床用双弯式袜子挂钩结构设计

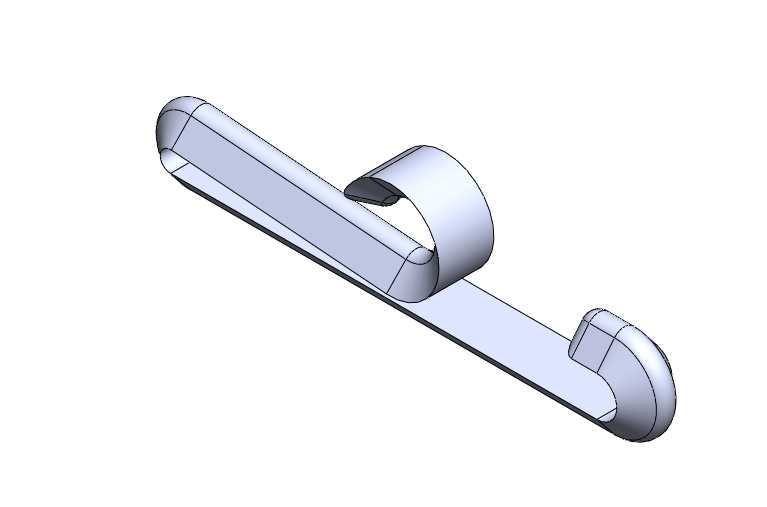

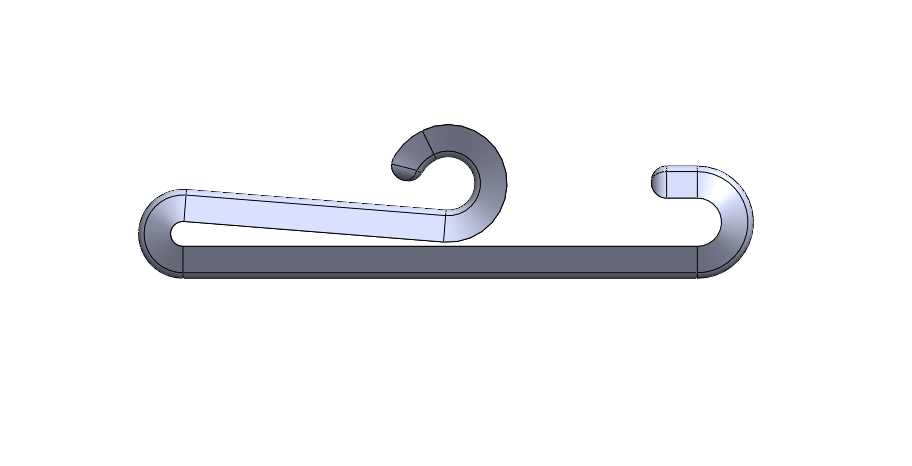

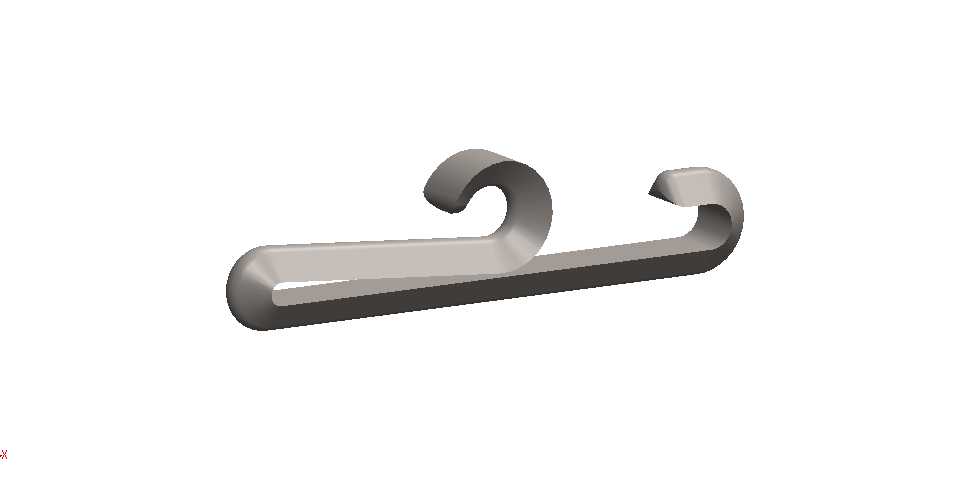

　　这款双弯式挂钩结构，最初是为CA6140普通车床的工位辅助置物需求开发的，在机床加工的生产场景里，操作工人常需要在工位旁随手放置劳保袜、清洁擦布、小型工具挂袋这类零散物件，以往直接堆放在机床台面上容易混入切屑、被切削液沾污，还可能因台面振动滑落卡入机床导轨缝隙造成安全隐患，这款挂钩就是针对这类工位零散物件悬挂需求做的结构设计。从功能特性上看，整体采用一体化弯折成型的结构，没有额外的拼接焊缝或者紧固件，主体平直段作为承载的基础梁，两端的弯勾结构做了差异化设计：一端是大曲率的封闭弯弧，用来挂接在机床床身的侧边方管、工位护栏的横杆上，挂接后不会因为机床运行的振动出现滑脱；另一端是小曲率的开口弯钩，用来悬挂需要放置的物件，

　　开口角度经过反复调整，既保证取放物件时不需要刻意对准卡位，单手就能完成挂取动作，又能避免悬挂的袜类、布类物件在轻微晃动时从钩端脱出。设计过程中首先考虑的是安装边界的适配性，CA6140车床床身侧边可供挂接的杆件直径普遍在15mm-25mm之间，因此挂接端的弯弧内径做了28mm的预留，既可以适配常规的圆管护栏，也能卡在床身侧边的凸沿结构上，平直段的总长度控制在120mm，不会突出机床操作通道过多，避免操作人员走动时剐蹭，整体安装后突出安装面的距离控制在40mm以内，符合机床工位附件的安全距离要求。结构强度方面，整体采用等截面的长条料弯折成型，截面的抗弯模量经过核算，在悬挂2kg以内的物件时，平直段的最大挠度不超过0.2mm，

　　不会出现明显的下弯变形，两端的弯折位置做了圆角过渡，避免应力集中，长期反复挂取物件也不会在弯折处出现疲劳断裂。实际使用场景中，除了CA6140机床工位使用，这类挂钩也可以适配其他普通车床、铣床、磨床的工位护栏挂装，甚至可以用在生产线的工位旁悬挂劳保用品、小型工具袋，两端的弯勾结构不需要额外的安装紧固件，直接挂接在杆件上就能使用，拆装移位都非常方便，不需要在机床床身上打孔或者焊接固定，不会破坏机床的原有漆面和结构完整性。外形设计上没有多余的装饰结构，所有的棱边都做了倒钝处理，不会刮破悬挂的织物类物件，也不会划伤操作人员的手部，整体的流线型弯折结构也不容易积存切屑和切削液，日常清理只需要随手擦拭就能保持整洁，

　　不会因为杂物堆积在结构缝隙里造成清洁死角。在建模过程中，弯折处的曲率连续是重点考量的细节，大弯弧端的曲率从平直段平滑过渡，保证挂接时和杆件的接触面积足够大，不会因为线接触造成应力集中压弯杆件表面，小弯钩端的末端做了微翘处理，进一步降低物件意外脱出的概率，平直段的背面做了微小的平面处理，当挂接在平面凸沿上时，这个平面可以和安装面完全贴合，避免挂钩挂装后出现转动歪斜的情况。
