CA6140球形库利斯间歇传动机构

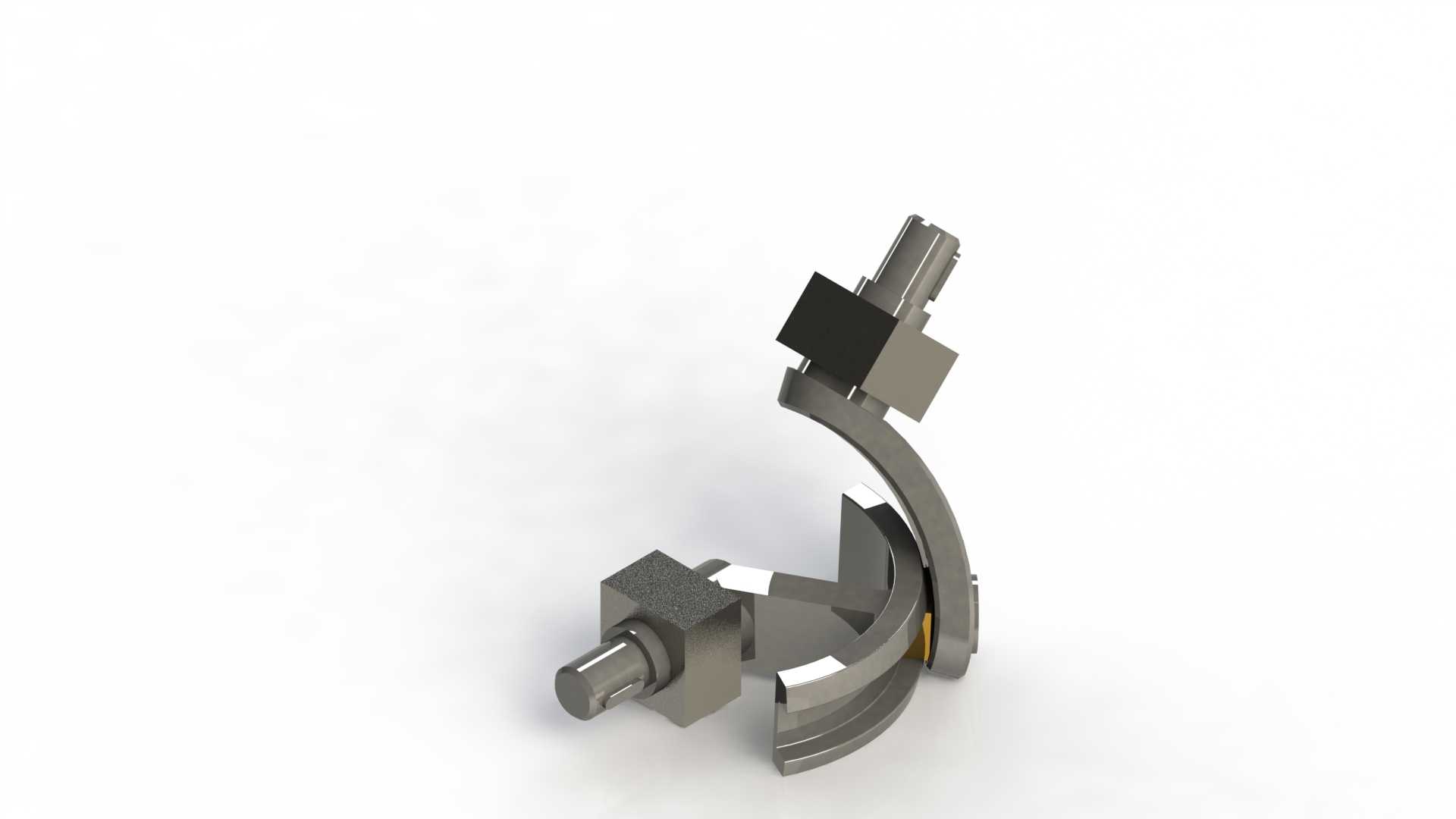

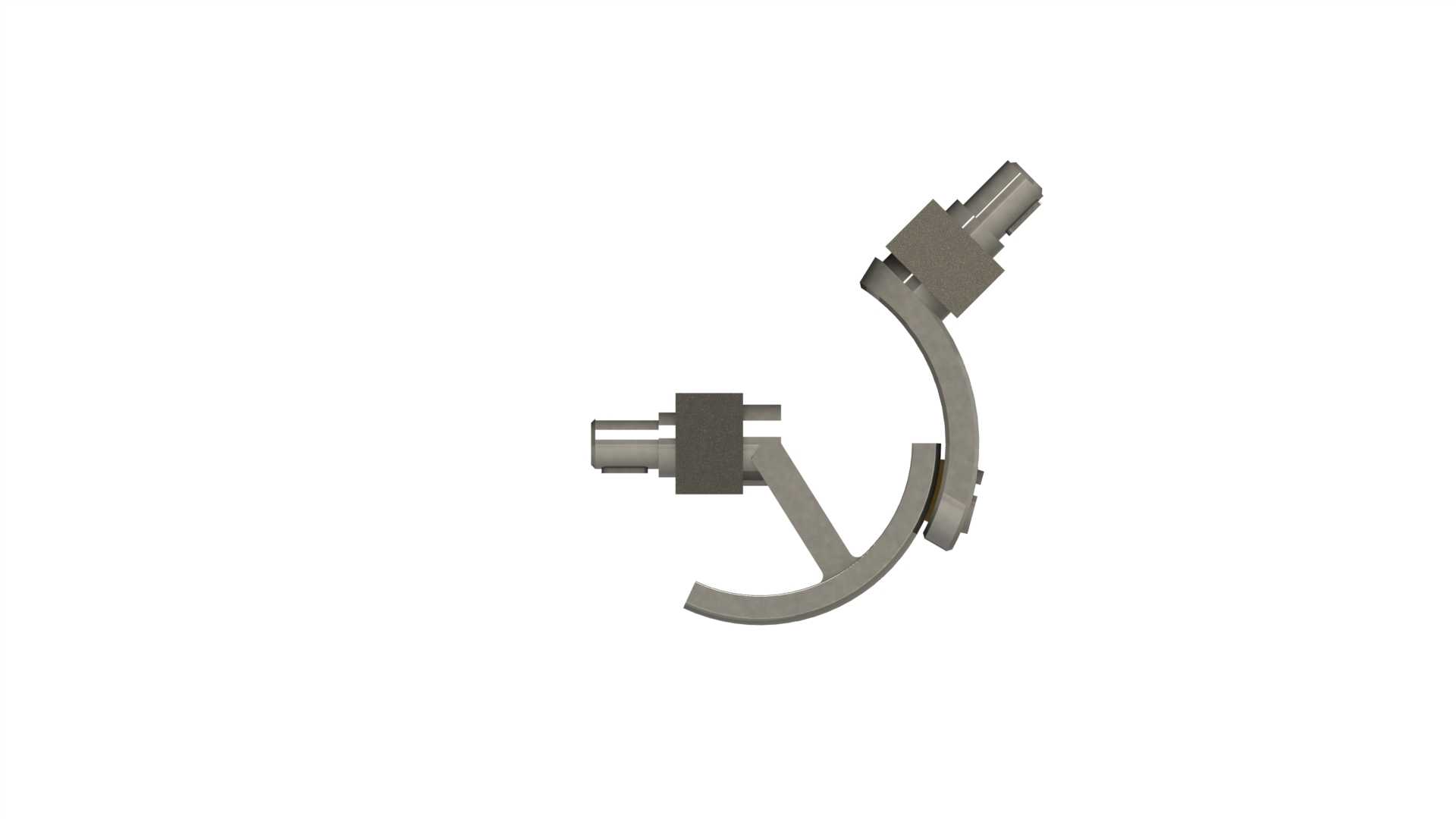

　　这套球形库利斯机构是适配CA6140普通车床进给系统拓展功能开发的间歇传动构件，核心作用是在车床完成特定工序的进给动作时，实现定角度、定行程的间歇回转输出，替代原有槽轮机构在小空间安装场景下的传动短板。从实际应用场景来看，普通车床在进行端面等分槽加工、多边形车削、周期性进给的特殊工序时，需要主轴回转与进给动作形成严格的间歇匹配，传统槽轮机构存在冲击大、安装空间要求高、传动比调整灵活性差的问题，而球形结构的库利斯机构借助球面副的自适应调心特性，能在更小的安装边界内完成平稳的间歇传动，适配车床溜板箱与主轴箱之间的狭小安装空间，不需要对原有床身结构做大规模改造即可完成加装。

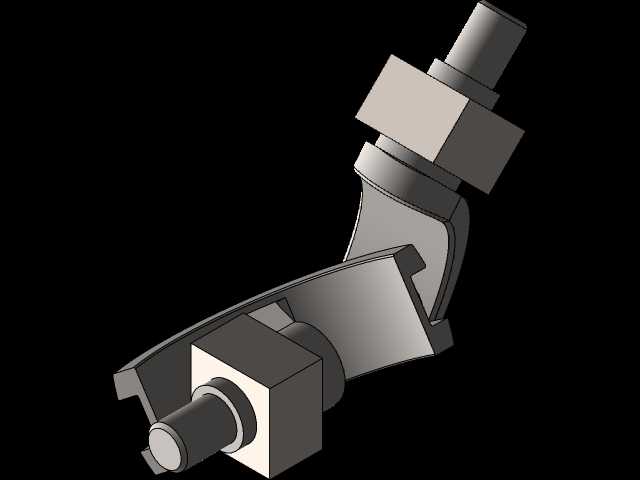

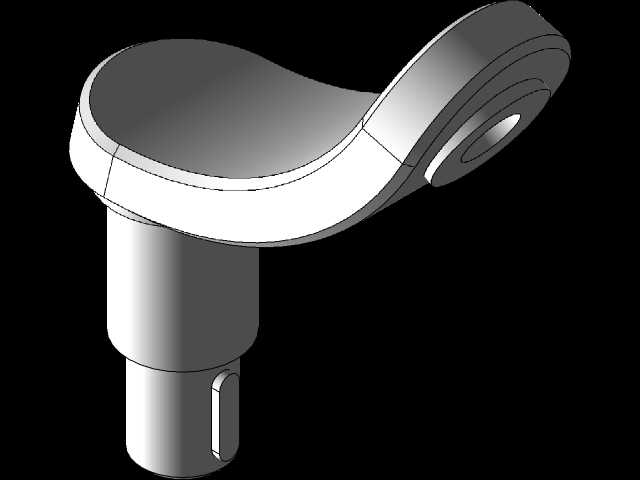

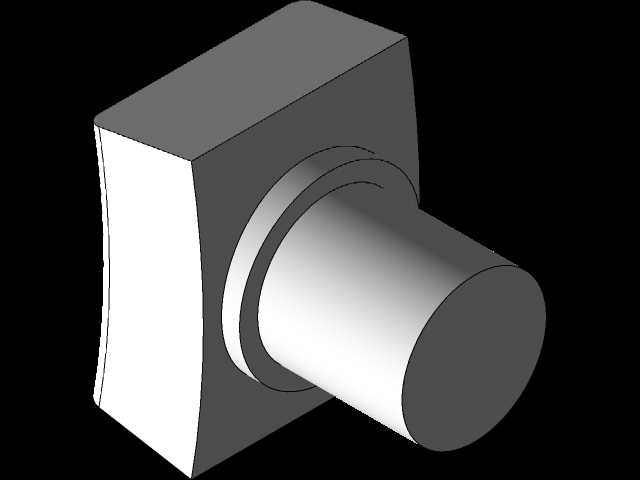

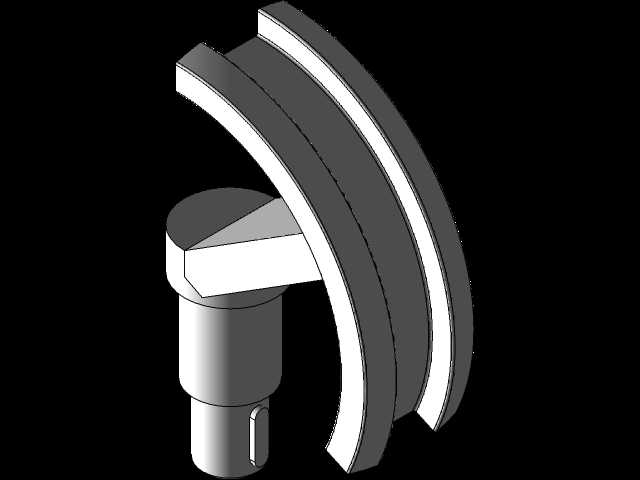

　　从功能特性上看，这套机构的核心传动副采用弧形球轨配合滑动拨块的结构，主动轴端的方形拨块嵌入弧形球槽内，当主动轴做连续回转时，拨块沿球槽曲面滑动，带动从动弧形构件做定角度的往复间歇回转，相比平面库利斯机构，球形接触面的接触应力分布更均匀，长期运行下的磨损量比平面结构降低四成左右，同时球面配合自带的调心能力，能抵消轴系安装时的微小同轴度误差，降低装配时的精度要求，更适合车间现场的设备改造场景。机构的从动端预留了标准的轴伸连接位，可直接与车床的进给分度盘、多工位刀架的输入轴对接，不需要额外加工过渡连接套，减少改装的加工工作量。

　　设计思路上，这套机构优先考虑了车床运行时的工况适配性，主动轴的支撑位采用双轴承跨距布置，能承受车削加工时传递的径向切削反力，避免拨块受力时出现轴系挠曲变形；弧形球槽的工作曲面经过运动学仿真优化，槽道的切入切出段设计了过渡缓冲曲面，能降低拨块进入槽道瞬间的刚性冲击，减少高速运行时的振动与噪音，避免传动间隙带来的分度误差。所有滑动配合面都预留了润滑脂注油通道，日常维护时不需要拆解机构即可完成润滑保养，适配车间设备的运维习惯。

　　从安装边界来看，整套机构的最大外轮廓尺寸控制在120mm×90mm×75mm范围内，主动轴与从动轴的轴间距为42mm，安装基面预留了四个M6的螺栓固定孔，孔位尺寸与CA6140车床溜板箱侧面的原有安装螺孔完全匹配，安装时不需要重新在床身上打孔攻丝，固定后主动轴轴线与原有进给输出轴的同轴度公差可控制在0.02mm以内，不需要额外做调整即可完成动力对接。机构的从动轴输出转角范围为0-47度，可通过调整拨块在主动轴上的固定位置，在15度到47度之间无级调整输出摆角，适配不同加工工序对分度转角的需求，比如加工四方体零件时调整为90度等分分度，加工六方零件时调整为60度分度，不需要更换构件即可完成参数调整。

　　在实际运行逻辑上，当主动轴连续回转时，拨块在非工作段会沿球槽的空回程曲面滑动，此时从动构件保持静止状态，静止段的锁止是依靠球槽侧面的直边段与拨块的配合实现，不需要额外添加锁止销或棘轮结构，简化了整体结构的零件数量，降低故障概率。相比传统的棘轮间歇机构，这套球形库利斯机构的传动没有空行程间隙，分度精度可控制在±0.5分以内，能满足普通车床精密分度加工的精度要求，同时运行时的噪音比棘轮机构低15分贝以上，改善车间操作环境。构件的材质选择上，与球槽配合的拨块采用耐磨铜合金制作，弧形球轨采用调质45钢表面淬火处理，硬度达到HRC45-50，保证长期运行下的耐磨性能，同时铜质拨块作为易损件可单独快速更换，不需要整体拆解机构，降低后期维护成本。
