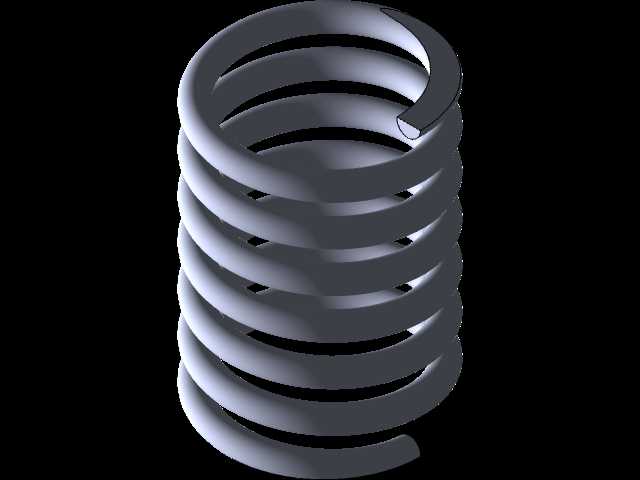

Solidworks平台圆柱螺旋压缩弹簧参数化设计方案

　　给后续的工程图导出、干涉检查工作带来不必要的麻烦。这套参数化的弹簧设计模型，从结构工程师的实际工作痛点出发，将弹簧设计过程中涉及的所有核心变量都做了全参数关联绑定，设计人员只需要在参数表中输入目标弹簧的簧丝直径、弹簧中径、自由高度、有效圈数、支撑圈数、端面磨平量这些实际选型确定的参数，模型就可以自动完成几何特征的重构，不需要手动修改草图或者扫描路径，大幅提升了弹簧类零件的设计迭代效率。从实际应用的场景来看，这套参数化模型可以适配绝大多数常规圆柱螺旋压缩弹簧的设计需求，不管是用于小载荷精密仪器里的细簧丝微型弹簧，还是用于重型冲压设备缓冲的大线径重载弹簧，只要参数输入符合机械设计手册里的弹簧设计规范，就能生成符合工程实际的三维模型，在各类工业设备的结构设计环节里，弹性缓冲、复位储能类元件的选型与适配，往往是影响整机运行稳定性的关键细节，圆柱螺旋压缩弹簧作为应用覆盖范围最广的弹性元件，从普通冲压工装的卸料复位结构，到机床进给机构的缓冲限位组件，再到自动化产线振动盘的隔震支撑模块，甚至民用五金、汽车零部件领域的各类复位结构，都能见到这类元件的身影。传统的弹簧三维建模流程，往往需要设计人员根据刚度、行程要求手动计算簧丝直径、中径、有效圈数、节距等核心参数，再通过螺旋线扫描、端面磨平处理等步骤完成模型搭建，一旦设计过程中需要调整刚度或者安装尺寸，就要重复整套建模流程，不仅耗费大量的设计时间，还容易在参数修改过程中出现特征关联失效、几何尺寸冲突的问题，

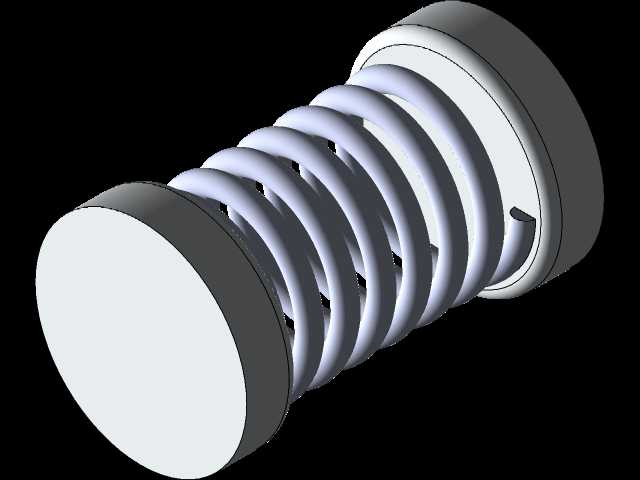

　　模型自带的端面并圈、磨平处理特征，完全符合实际弹簧加工的工艺要求，不会出现理论模型和实际加工件脱节的问题。在安装边界的适配设计上，模型预留了和上下安装座配合的端面参考基准，设计人员可以直接通过配合参考将弹簧装配到对应的安装位置，不需要额外创建辅助基准面，同时模型内置的弹簧压缩变形配置，可以根据实际工作行程生成对应压缩量下的弹簧形态，方便在做整机干涉检查的时候，直观看到弹簧在极限压缩状态下和周边零部件的间隙情况，避免出现弹簧压并时和周边结构发生干涉的问题。很多刚接触机械设计的人员在做弹簧建模的时候，经常会忽略支撑圈和有效圈的过渡处理，要么是节距设置不合理导致螺旋线出现自相交的几何错误，要么是端面磨平量设置不符合加工规范，

　　导致生成的模型无法用于实际生产，这套参数化模型在特征构建的时候就把这些工艺约束内置到了参数关联逻辑里，当输入的参数超出常规加工范围时，模型会出现特征报错提醒设计人员核对参数合理性，从源头上避免了不符合工艺要求的设计输出。在设备的振动隔离场景中，弹簧的刚度匹配直接决定了隔震效果，传统建模方式下要调整刚度就要反复修改线径和圈数，每次修改都要重新建模再验算刚度，这套参数化模型可以和Solidworks的Simulation模块做无缝关联，修改参数后可以直接运行有限元分析验算弹簧的刚度、最大剪切应力是否满足设计要求，把建模和验算的流程打通，不需要在不同软件之间反复导入导出模型。从结构细节来看，模型的螺旋线扫描特征做了曲率连续处理，

　　簧丝表面的过渡光滑，没有生硬的几何棱角，导入到工程图模块的时候可以自动生成正确的剖面线和尺寸标注，不需要手动调整视图比例或者线型，生成的弹簧模型可以直接用于装配体的运动仿真，在做机构动画演示的时候，弹簧可以根据上下安装座的位移自动调整长度，真实模拟弹簧在机构运动过程中的伸缩变形效果，不需要单独做动画帧的配置。对于做通用机械设备设计的人员来说，弹簧这类标准件的参数化建模是提升整体设计效率的重要环节，不需要每次做新项目都重新绘制弹簧模型，只需要根据实际安装空间和载荷要求调整对应参数，就能快速得到符合要求的零件模型，把更多的精力放在整机的结构优化和性能提升上，而不是耗费在重复的标准件建模工作中。这套参数化设计思路同样可以延伸到拉伸弹簧、扭转弹簧等其他类型弹性元件的建模上，只需要调整对应的特征逻辑和参数项，就能搭建起整套弹性元件的参数化模型库，覆盖更多的设计场景需求。
