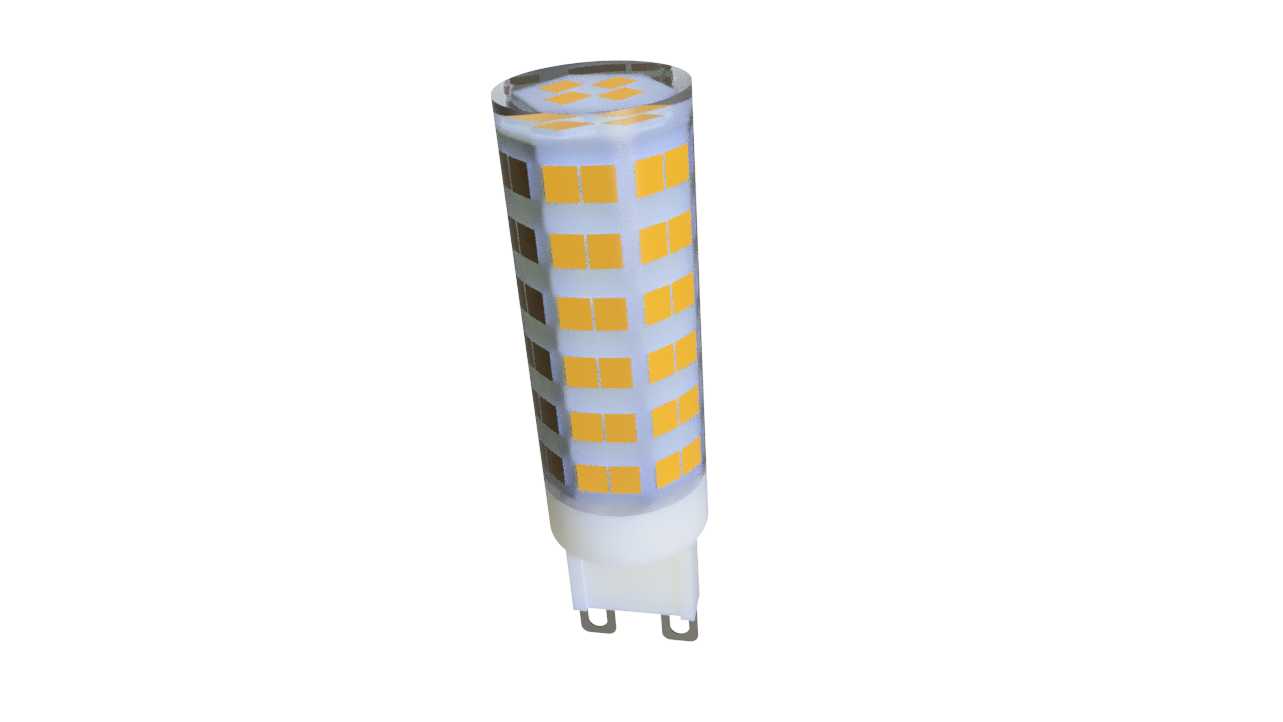

G9插脚12W全周发光LED灯珠结构设计

　　在商用展陈照明、家居水晶灯组、嵌入式辅助光源的实际选型场景中，G9规格的插脚式LED光源一直是替换传统卤素灯珠的核心品类，本次建模的这款12W规格G9灯珠，完全围绕现有G9灯座的安装适配边界做结构匹配，不需要对原有灯具的灯座结构做任何改造，就能直接完成替换安装。从结构设计的底层逻辑来看，这款灯珠首先要解决的是传统G9卤素灯工作温度过高、能耗偏大的痛点，同时要兼顾全周发光的配光要求，避免普通LED灯珠单面发光带来的照明阴影问题。

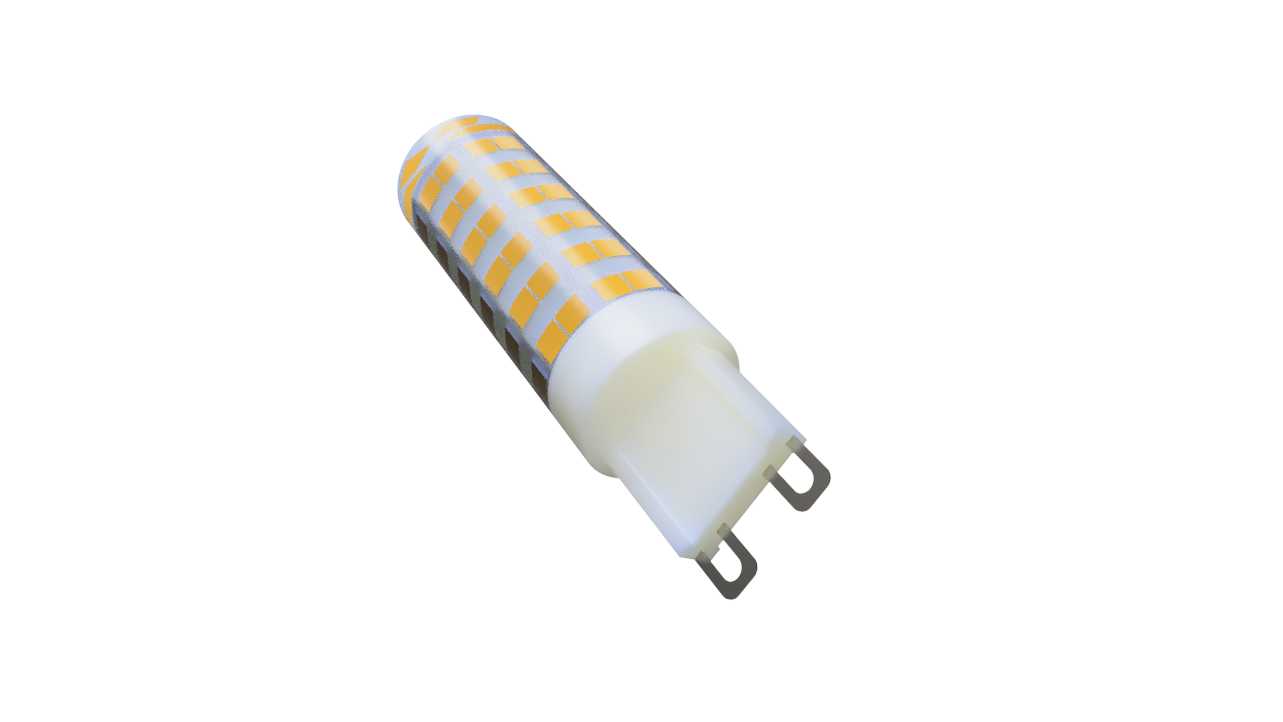

　　建模过程中首先锁定的是安装端的插脚尺寸，两个金属插脚的中心距、插脚直径、插脚伸出陶瓷基座的长度，完全遵循G9灯座的通用安装规范，插脚根部做了微小的圆弧过渡处理，既可以避免安装时插脚剐蹭灯座内壁的绝缘层，也能在插拔过程中分散应力，减少插脚受侧向力弯折的概率。灯珠的主体散热结构采用半透明陶瓷基座搭配PC透光外罩的组合，陶瓷基座的壁厚控制在1.8mm，既保证了LED灯珠工作时产生的热量能快速通过陶瓷材质传导到灯座端，也不会因为壁厚过大挤占内部灯板的排布空间。

　　内部的LED灯板采用柔性FPC板卷绕成圆柱状排布，每一面的灯珠焊盘位置都做了等距阵列，整圈共排布6列灯珠，每列设置8颗LED芯片，芯片之间的走线宽度按照12W功率的载流要求做了加宽处理，避免长期工作时走线过流发热。卷绕式的灯板结构可以实现360度全周出光，出光角度完全覆盖传统卤素G9灯珠的配光范围，替换后不会出现原有灯具的光照角度缩水、局部暗区的问题，适配水晶吊灯、壁灯、展柜射灯等需要漫射光照的场景。

　　透光外罩采用高透光率的PC材质，内壁做了微磨砂雾化处理，不需要额外添加扩散粉就能实现均匀的出光效果，避免单颗LED芯片形成的颗粒光斑，外罩和陶瓷基座的连接位置采用卡扣式结构，配合一圈薄硅胶圈做密封处理，既可以满足日常使用场景下的防尘要求，也能在装配过程中不用打胶，提升生产装配的效率，后期维护拆解也更方便。外罩的整体长度控制在48mm，最大直径14mm，这个尺寸边界可以适配绝大多数现有G9灯座的安装空腔，不会出现灯珠过长无法装入灯具灯罩、直径过粗卡滞在灯座入口的问题。

　　电路驱动部分内置在陶瓷基座的空腔内，采用宽电压设计方案，可以适配100V到240V的交流供电范围，不需要针对不同地区的电网电压做单独的版本调整，驱动板上的元器件全部采用贴片封装，排布时预留了足够的爬电距离，满足安规要求，同时驱动输入端和插脚做了铆压连接，比传统焊接的连接方式抗振动性能更好，在运输或者灯具频繁移动的场景下，不会出现焊点松脱导致的接触不良问题。

　　从实际应用的适配性来看，这款灯珠的结构设计完全兼容现有G9卤素灯的安装尺寸，替换过程不需要任何辅助工具，直接插拔就能完成安装，全周发光的特性可以很好地还原水晶灯具的折光效果，不会像单面发光的LED G9灯珠那样，导致水晶挂件只有局部被照亮，影响整体的装饰照明效果。建模过程中对所有配合面的公差都做了预留，陶瓷基座和外罩的配合公差控制在0.1mm，插脚和灯座的配合公差控制在0.05mm，既保证安装时的顺畅度，也不会因为间隙过大导致使用过程中灯珠松动接触不良。

　　在散热结构的设计验证上，建模时同步做了热传导的路径模拟，LED芯片工作时产生的热量通过FPC板背面的导热胶层传导到陶瓷基座，再通过陶瓷基座传导到金属灯座上，整个散热路径没有冗余的隔热层，在12W满功率工作的状态下，灯珠外罩的表面温度可以控制在60摄氏度以内，远低于传统卤素G9灯珠工作时的表面温度，既降低了灯具周边材料的耐热要求，也能提升LED芯片的工作寿命，减少光衰的速度。

　　灯珠的整体外观没有做多余的装饰结构，所有的外形结构都服务于功能需求，陶瓷基座的表面做了哑光处理，不会在灯具内部产生多余的反光，外罩的透光率控制在92%，在保证雾化匀光效果的同时，尽可能减少光损，提升整灯的发光效率。插脚的表面做了镀镍处理，既可以防止金属插脚氧化导致的接触电阻变大，也能提升插脚的耐磨性能，多次插拔之后也不会出现镀层脱落、插脚生锈的问题。
