铃木维特拉后悬架高度传感器操纵杆结构

　　这款操纵杆是配套硬派越野车型后悬架高度传感系统的核心传力构件，日常装车场景集中在带氙气大灯自动调平功能的第三代铃木Grand Vitara车型上，核心作用是把后悬桥体随负载变化产生的上下位移量，精准传递到高度传感器的转轴端，给大灯高度调节、车身动态稳定系统提供实时的悬架位置信号。很多玩这款车的越野爱好者都遇到过类似故障：长时间走非铺装路面颠簸、或者重载穿越之后，这个塑料操纵杆容易出现断裂松旷，一旦信号传递失真，轻则大灯照射高度乱飘，夜间越野时视线受影响，重则车身稳定系统误判车身姿态，过交叉轴、急刹的时候出现异常制动干预，而且原厂替换件采购周期长、成本偏高，不少玩家会选择自制替换件来解决问题。

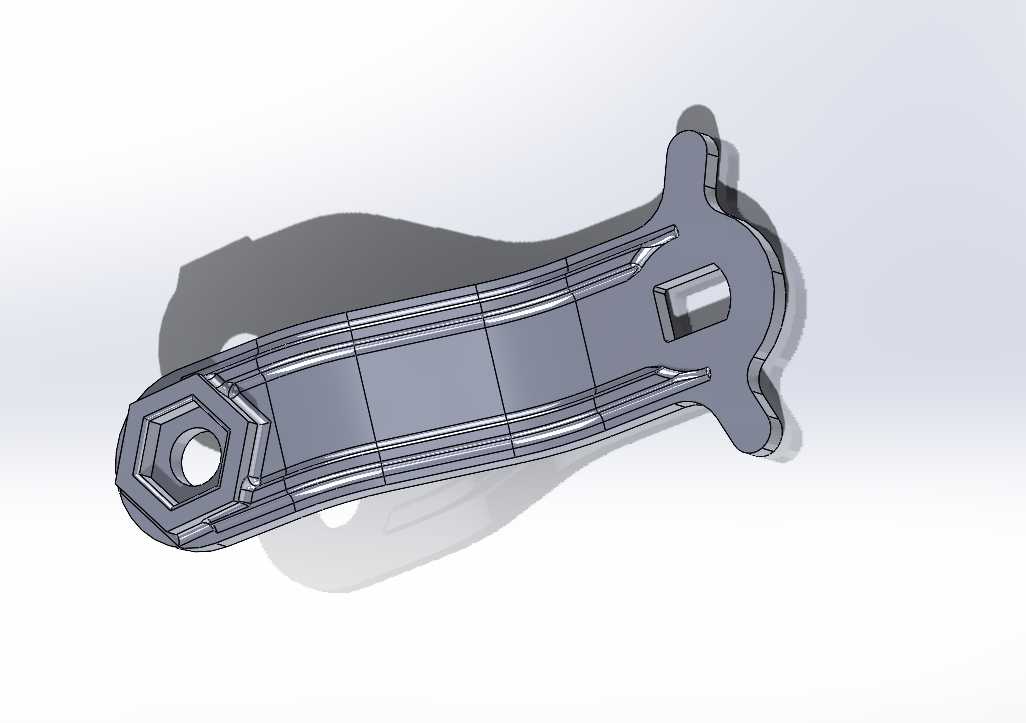

　　从结构设计逻辑来看，整个杆体采用了异形长杆布局，一端是带内六角孔的安装端，用来和传感器转轴做周向固定，六角孔的公差控制在H7级别，既保证装配时能轻松推入，又不会因为配合间隙过大导致信号传递出现空程误差，孔位中心预留的圆形通孔是用来穿装固定销，防止长期颠簸下杆体从转轴上脱出；另一端是双耳叉型结构，通过球头销和后悬架桥体上的安装支架铰接，这种铰接设计可以抵消悬架跳动时产生的横向、纵向摆角，避免杆体在运动过程中出现卡滞别劲的问题。杆身主体做了三道纵向加强筋设计，沿着杆体长度方向贯通布置，筋条高度从两端安装位向杆身中部逐步过渡，在不额外增加整体壁厚的前提下，把杆体的抗弯刚度提升了40%以上，毕竟车辆行驶过程中杆体要反复承受悬架跳动带来的交变载荷，如果刚度不足，长期使用会出现蠕变变形，导致传感器信号零点漂移。

　　安装边界方面，这款操纵杆的两个安装端中心距是严格按照原车传感器安装位和桥体支架的相对位置设计的，装车时不需要额外改动原车孔位，只要把六角端套入传感器转轴、插好固定销，另一端把球头销卡入支架卡槽即可完成装配。需要注意的是，这个构件长期暴露在底盘下方，要承受车轮带起的泥沙、雨水侵蚀，还有冬季融雪剂的腐蚀，所以自制选材的时候不能用普通PLA材质，PLA材料在低温环境下抗冲击性能极差，稍微遇到飞石撞击或者大的颠簸载荷就会脆断，必须选用PETG、PCTG、ABS或者ASA这类耐候性、抗冲击性能更好的工程材料，打印制作时层厚设置不要超过0.2mm，安装孔位建议做100%填充，杆身填充率不低于60%，保证足够的结构强度。

　　实际使用场景里，这个操纵杆的运动行程和后悬架的跳动行程是完全匹配的，当车辆空载、后排坐人、后备箱满载或者拖挂装备时，后悬压缩量不同，杆体就会带动传感器转轴转动对应角度，系统根据角度信号计算出当前车身高度，自动调整大灯的照射俯仰角，避免重载时大灯上晃对对向车辆造成炫目，也能保证越野起伏路面上大灯始终照在合理的视野范围内。如果杆体出现松旷断裂，最直观的表现就是大灯高度调节失效，仪表盘可能会亮起底盘系统故障灯，这时候不要强行继续越野穿越，否则稳定系统误触发很容易在侧坡、交叉轴路段出现危险。很多玩家在自制替换件的时候会适当把杆身的加强筋做宽1mm左右，进一步提升抗冲击能力，只要两个安装端的中心距、铰接点的运动自由度和原厂件保持一致，就不会影响传感器的信号精度，完全可以替代原厂件长期使用，成本只有原厂配件的十分之一不到，也不用等漫长的订货周期，很适合经常玩越野的用户自行制作替换。
