带FC接口的光纤分路器盒结构设计

　　在光纤到户、园区局域网、机房光链路布设的现场场景里，这类带FC连接器的光纤分路器盒是光信号分配环节的核心承载部件，主要作用是将单路输入的光信号按照预设分光比拆分至多路输出链路，同时为内部的分光芯片、熔接点位提供可靠的物理防护，避免施工、运维过程中光纤弯折、接头松动或是外界粉尘水汽侵入造成链路损耗超标。从实际工程使用的反馈来看，这类分路器盒大多部署在楼层弱电井、机柜内部、户外光交箱这类空间紧凑的点位，所以设计阶段首先要考量的就是安装边界的适配性，壳体整体采用一端圆弧过渡的长条形结构，圆弧端没有尖锐棱角，既可以在穿线布设时避免剐蹭光纤外护套，也能在狭窄的安装槽位里减少卡滞，直边段则预留了标准的安装卡位，可以直接卡装在常规的光纤配线架导轨上，也能通过侧面的固定孔用螺丝锁附在墙面或安装板上，适配不同场景的安装需求。

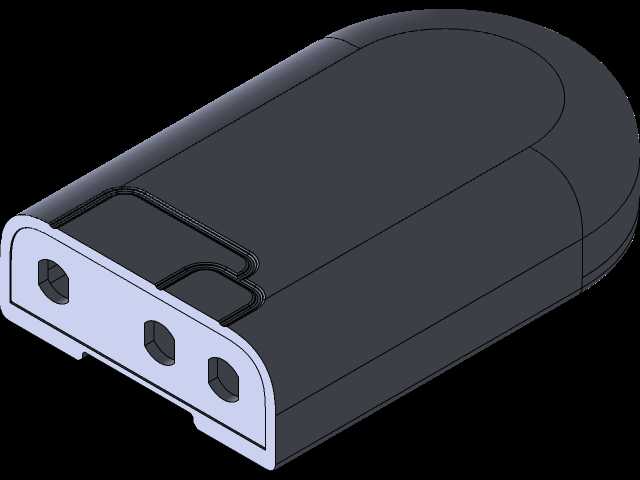

　　接口端的布局完全遵循FC连接器的操作空间要求，三个FC接口沿端面水平排布，相邻接口的中心距预留了足够的扳手操作空间，施工人员在插拔接头、拧动螺纹锁紧套的时候不会出现相邻接头互相干涉的情况，接口周边的壳体端面做了局部加厚处理，避免多次插拔接头后固定孔位出现开裂，保障接口的连接稳定性。壳体上下盖采用卡扣加定位筋的配合结构，内部沿腔体走向布置了多道限位筋，一方面可以将内部的分光器PCB板、熔接盘精准卡装在预设位置，避免运输、震动过程中内部器件移位，另一方面也能在上下盖扣合时起到导向定位作用，减少装配时的对位时间，适合批量生产组装。

　　壳体的壁厚设计兼顾了防护强度与材料成本，主体壁厚均匀，避免注塑成型时出现缩痕、翘曲等缺陷，外表面做了细微的磨砂纹理处理，既可以减少生产过程中表面划痕的产生，也能在运维操作时增加摩擦力，方便手持挪动设备。腔体内部预留了足够的光纤盘绕空间，光纤的弯曲半径严格控制在光纤允许的最小弯曲半径以上，避免盘纤时造成宏弯损耗，影响光信号传输质量。在壳体的接缝位置设计了一圈嵌入式的密封槽，可以选配橡胶密封条实现IP54级的防护能力，满足半户外部署场景的防尘防水要求，不需要额外加装外防护盒就能直接在湿度较高、粉尘较多的弱电井环境下长期使用。

　　从结构设计的合理性角度来看，这款分路器盒没有采用多余的装饰性结构，所有外形特征都服务于实际功能：端部的圆弧造型除了避免剐蹭之外，还能在多台设备并排安装时减少相邻设备之间的间隙，提升机柜内部的空间利用率；壳体侧面的防滑凹槽设计，方便运维人员在狭小的机柜空间里将设备从卡位上抽出，不需要额外借助工具；接口端的下方预留了小小的标签粘贴位，施工人员可以直接将链路标签贴在指定位置，不会因为标签翘起遮挡接口，也方便后续运维时快速识别对应链路。

　　在实际选型使用时，这类分路器盒可以适配1分4、1分8等不同分光比的FC接口分光单元，内部的卡位可以根据分光器的尺寸做小幅调整，不需要重新开模就能兼容不同规格的内部分光器件，大幅降低了配套壳体的开模成本。壳体材料选用阻燃ABS材质，满足通信设备的阻燃等级要求，即使在设备密集的机柜内部出现局部过热的情况，也不会出现壳体自燃的风险，符合通信机房的安全规范。整体结构没有易损的活动部件，正常使用环境下的使用寿命可以达到十年以上，不需要频繁更换壳体，大幅降低了光链路的长期运维成本。
